數控外圓磨床加機械手自動上下料FX27-60CNC哈特曼科技，廠家直銷！

此款磨床可配置：靜壓主軸、全伺服機械手自動上下料、全罩/半罩鈑金、西門子/發那科數控系統、液壓尾座、馬波斯外徑/端面測量，高效率，高精度

富信成機械有限公司創立于2000年,富信成專門研發制造外圓磨床,精密外圓磨床,數控外圓磨床,精密平面磨床等磨床產品----源自臺灣服務世界。由于制造技術精良,生產效率高,使得本公司成為五金機械界的后起之秀。目前在國內有2大生產基地---廣東豪特曼智能機器有限公司（東莞）富信成機械有限公司（嘉興）2012年在北京設立全國營銷中心！

富信成－豪特曼高精密數控外圓磨床1、技術規格：

項 目

單 位

機型：FX27-60CNC

加工能力

工作臺zui大旋徑

mm

270

兩頂針zui長距離

mm

600

zui大研磨直徑

mm

270

兩頂心間zui大荷重

Kg(b)

60(頂心工作)/20（只有工作頭）

砂輪尺寸（直徑×寬度×孔徑）

mm

405×38(32-50)×127

砂輪轉速

rpm

1650

砂輪zui大線速度

m/s

35(高速砂輪可達65)

砂輪修整

mm

自動型

砂輪頭

進給角度

Deg

90

進給行程

mm

220

X軸進給速度

m/min

6

X軸zui小進給量

mm

0.001

頭架

主軸轉速

rpm

50-500

主軸形式

同動或定心

頂針規格

MT-5

尾座

自動伸縮距離

mm

40

頂針規格

MT-4

工作臺

Z軸快速移動速度

m/min

8

Z軸zui小進給量

mm

0.001

zui大移動行程

mm

640

旋轉角度

Deg

+7/-3

馬達

砂輪主軸馬達

KW

3.75

X軸進給馬達（伺服）

KW

1.5

Z軸進給馬達（伺服）

KW

1.5

頭架主軸馬達

KW

0.75

冷卻水泵馬達

KW

0.75

潤滑油馬達

KW

0.25*2

尾座油泵馬達

KW

0.75

其他

機器凈重

Kg

3300

機器毛重

Kg

3600

包裝尺寸（長*寬*高）

mm

2700*2200*2000

數控外圓磨床加機械手自動上下料FX27-60CNC哈特曼科技，廠家直銷！

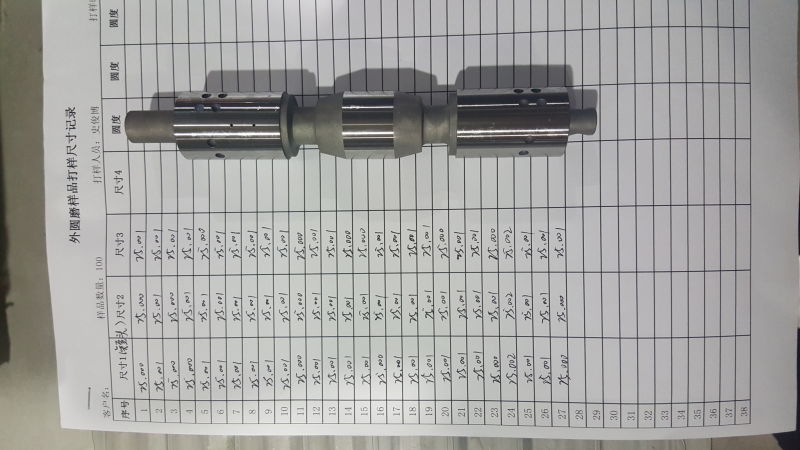

經過富信成公司外圓磨床研磨(磨削)，必須達到如下標準精度要求：(不同材質工件選用不同砂輪)

No.

機型

工件

真圓度

粗糙度

1.

FX27-55CNC

標準試樣件

≤0.002mm

≤Ra0.2

一、設備描述：

1、 本體

本體及九大構件采用米漢納高級鑄鐵FC30鑄成，經人工正常化熱處理，再經過自然時效處理。構件加工采用YASDA，MITSUI SEIKI，TOSHIBA ，ELB等設備一次裝夾加工。精密尺寸可達微米級，確保設備基礎構件高精度。

2、 自動潤滑系統

機床導軌及精密滾珠絲桿持續不斷地受到自動潤滑系統的供油潤滑，確保更長使用壽命，及長期保持高精度。冷卻系統與機體分開，消除振動并且有利散熱。

3、 自動化系統

客戶定制的高度自動化研磨系統，備有眾多選購配備可供選擇，包括自動端面測量裝置、自動外徑測量裝置等。

4、 砂輪頭進給軸

研磨進給系統是由精密鏟花的一V一平軌道搭配自動潤滑系統、精密研磨絲桿組成，能獲平順運動、優異的重復定位精度及較長的軌道壽命。

5、 砂輪主軸

砂輪主軸選用FAG高精密主軸軸承結構 ，套筒式結構，無需單獨潤滑，維護簡單，免除了金屬對金屬的接觸，可獲得近乎持久的使用壽命。砂輪主軸具有高剛性及高精度的特性，針對特殊工件研磨，具有砂輪轉速可調，以增加線速度之功能。

6、 尾座

尾座的設計不但具有剛性且堅固，包覆在鑄鐵本體內經硬化的合金鋼滑筒設計用來承載MT4頂心，滑筒的頂緊力很容易經由后方的調整旋鈕進行改變。特殊附件油壓尾座附有踏板便于裝卸工件。

7、 數控系統

采用西門子數控系統為標準配置，操作簡單易用。并配以西門子高性能伺服電機，使設備數控系統和傳動系統有較好的兼容性，同時具備自動修砂和自動補償功能，保障了進刀和磨削的穩定性和精度。

數控外圓磨床加機械手自動上下料FX27-60CNC哈特曼科技，廠家直銷！

富信成身為基礎工業.兢兢業業為業界以精良的機械加工設備,以其能提升整體業界品質,讓中國的機械設備,模具零件,機械加工業得以超越世界各國。
