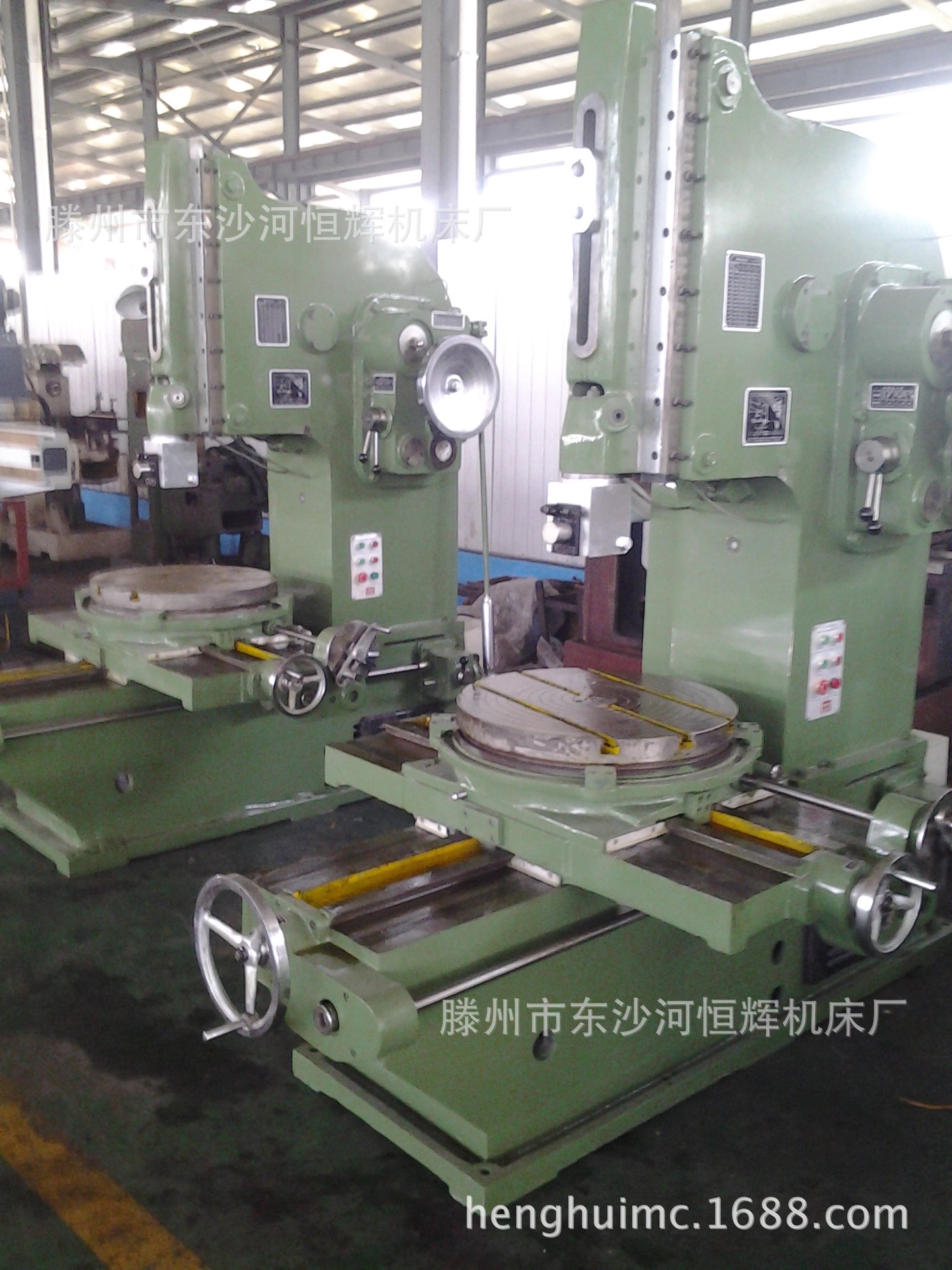

供應刨床 插床 B5040立式插床 撫順插床5040

本機床用以加工各種零件的平面、型面及鍵槽等，對單件或小批生產車間最為適合。

主轉動的機構是變搖柄齒輪的回轉運動為滑枕的往復運動，工作臺可作縱向、橫向和回轉，自動與手動進給并可實現快速移動，工作臺遇有故障時則自動停止進給.
本機床經心設計，標準化、通用化、系列化、自動化程度較高，布局合理，結構緊湊協調勻稱。外形美觀，維修方便。機床使用三相交流電源,電壓380伏,頻率50赫.

技術規格：

加工范圍

Work range

B5020

B5032

插削長度

Max.slotting length

200mm

320mm

工件加工尺寸(長*寬)

Max.dimensions of wodplece(L*H)

485*200mmm

600*320mm

工件重量

Max.weight of workpiece

400kg

500kg

切削力

Max.cutting force

5500N

7500N

滑枕每分鐘往復次數

No.of strokes per minutem

32,50,80,125,r ,p,m

20.32.50.80.r.p.m

滑枕垂直調整距離

Vertical ajustment of ram

230mm

315mm

滑枕傾斜角度

Inclination of ram

0-8度

0-8度

刀頭支承面至床身前壁間距離

Distance between tool holdingsurface and column front

485mm

600mm

插刀桿尺寸(寬*高)

Max.tool shank size (W*H)

25*40mm

25*40mm

工作臺直徑

Table diameter

500mm

630mm

工作臺面至滑架下端間距離

Distance between table surface and low end of ram

320mm

490mm

工作臺縱向移動距離

Max.longitudinal travel of table

500mm

620mm

工作臺橫向移動距離

Max.cross travel of table

500mm

560mm

工作臺縱橫機動進給范圍

Range of table longitudinal and cross power feeds

0.08-1.12mm

0.08-1.12mm

工作臺回轉機動進給范圍

Range of table power feeds

0.052o-0.783deg

0.052°-0.7893deg

主電動機功率

Power of rapid drive motor

3kw

4kw

主電動機轉速

Rotating speeed of main drive motor

1430r.p.m

960r.p.m

機床輪廓尺寸(長*寬*高)

Overall dimensions (L*W*H)

1945*1325*1980mm

2290*1525*2285mm

機床重量(約)

Weight(approx)

2400kg

3500k
