現貨銷售B5050A插床 插床機構 插床價格 河北榮達制造

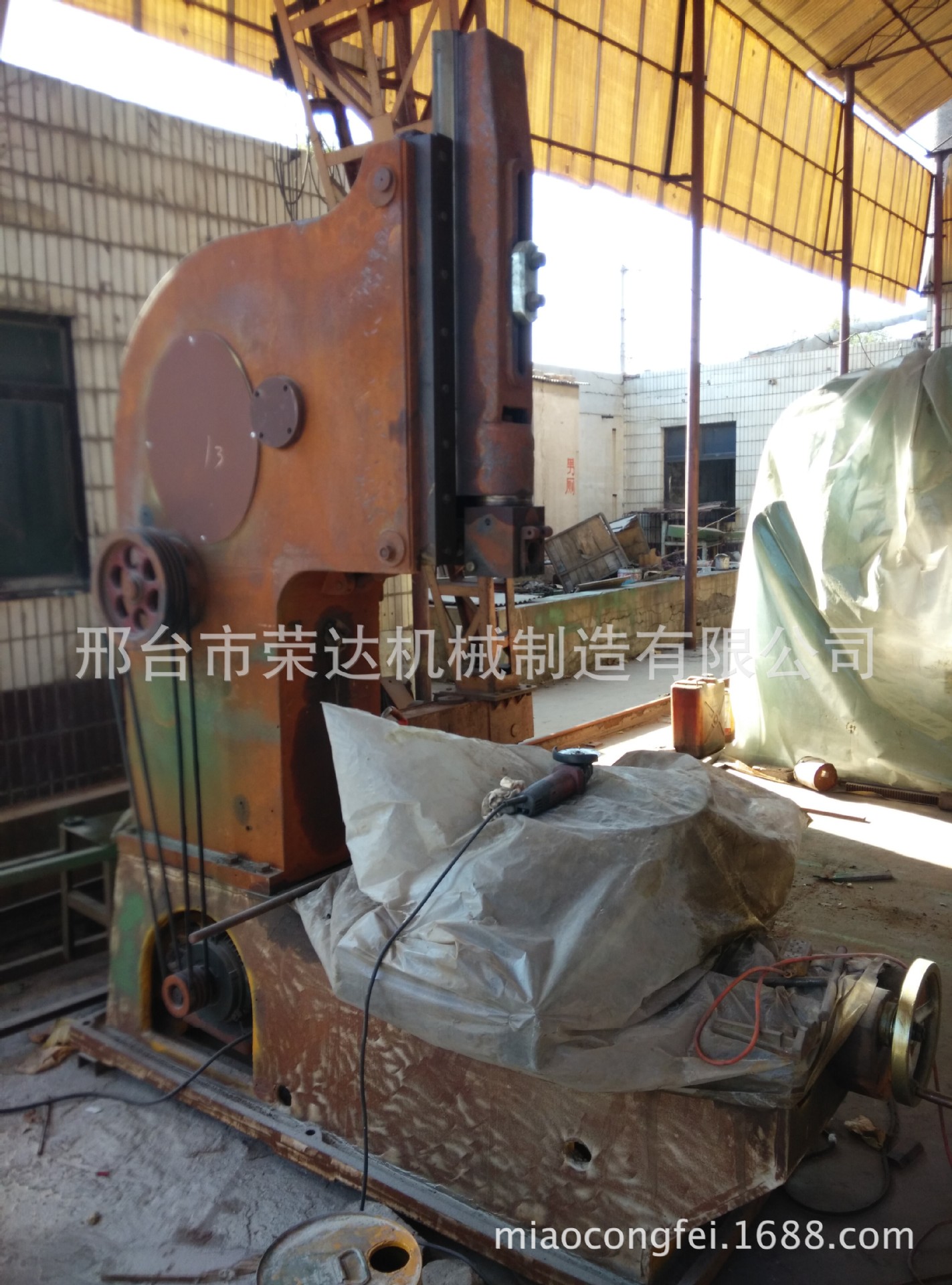

榮達B5050A插床

產品特點

1、本機床用于加工各種零件的平面，型面及鍵槽等，對單件或小批生產車間最為適用。
2、主轉動的機構是變腰柄齒輪的回轉運動為滑枕的往覆運動、工作臺可作縱向、橫向和回轉，自動與手動進給并可實現快速移動，工作臺遇有故障時則自動停止進給和限位保險。
3、本機床起動、供工作臺回轉分度用，按所需分度加工零件。
4、本機床經精心設計、標準化、通用化、系列化、自動化程度較高、布局合理、結構緊湊協調勻稱。外形美觀，維修方便。
5、機床潤滑由油泵供油。經輸油管至各潤滑點，調整方便。
6、機床電氣設備安裝在下床身后部床內，在上床身有集中按鈕站，安全可靠。
7、對用戶提出的其它電源條件，經過協商，可按特殊定貨供應。

技術參數：

插削長度毫米500工作臺直徑毫米1000工作臺橫向行程毫米660工作臺縱向行程毫米1000工作重量公斤2000刀具支承面到床身前壁距離毫米990滑枕調整距離毫米430工作臺面至滑架下端間距離毫米740滑枕傾斜角度（左右方向）°deg±10滑枕往復次數次數/分鐘9,12.5,18,25,36,50工作臺縱橫機動進給量范圍 毫米/滑枕往復一次mm0.1,0.2,0.3,0.4,0.6,1.2工作臺回轉機動進給量范圍 分/滑枕往復一次dr/per3´,6´,9´,12´18´,36´切削力N16000快移電動機r.p.m1.5kw 1440r.p.m主傳動電動機r.p.m7.5kw 1400r.p.m冷卻泵電動機r.p.m0.125kw2800r.p.m機床凈重t10.3t機床輪廓（長×寬×高）

毫米3480×2085×3307
