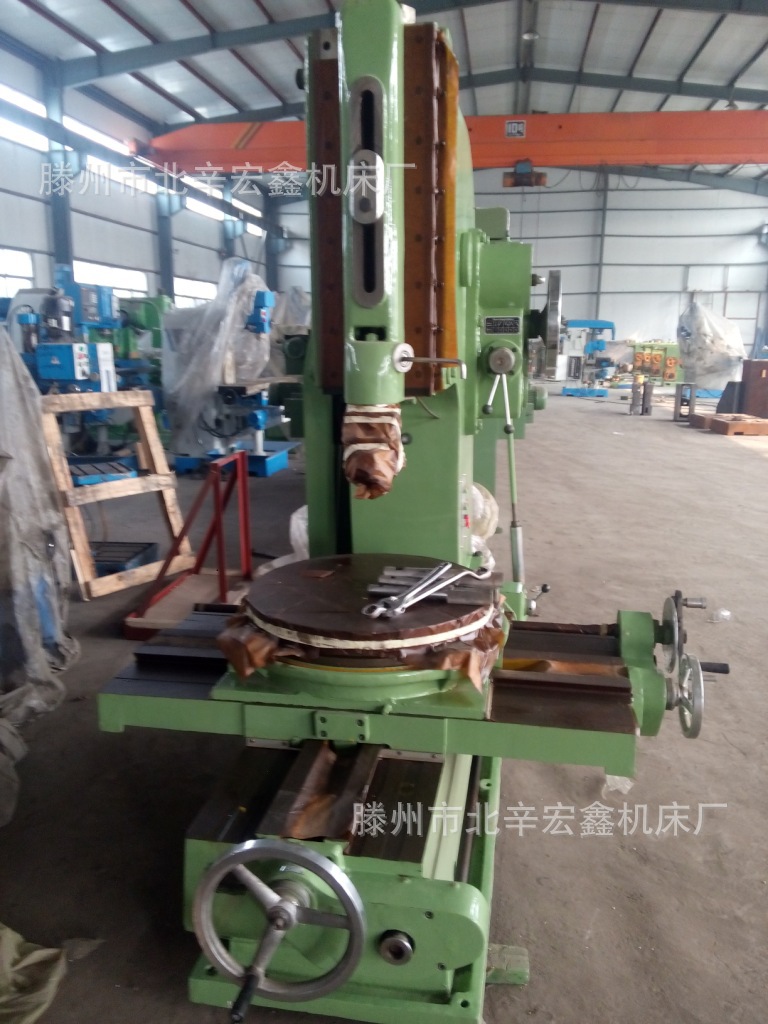

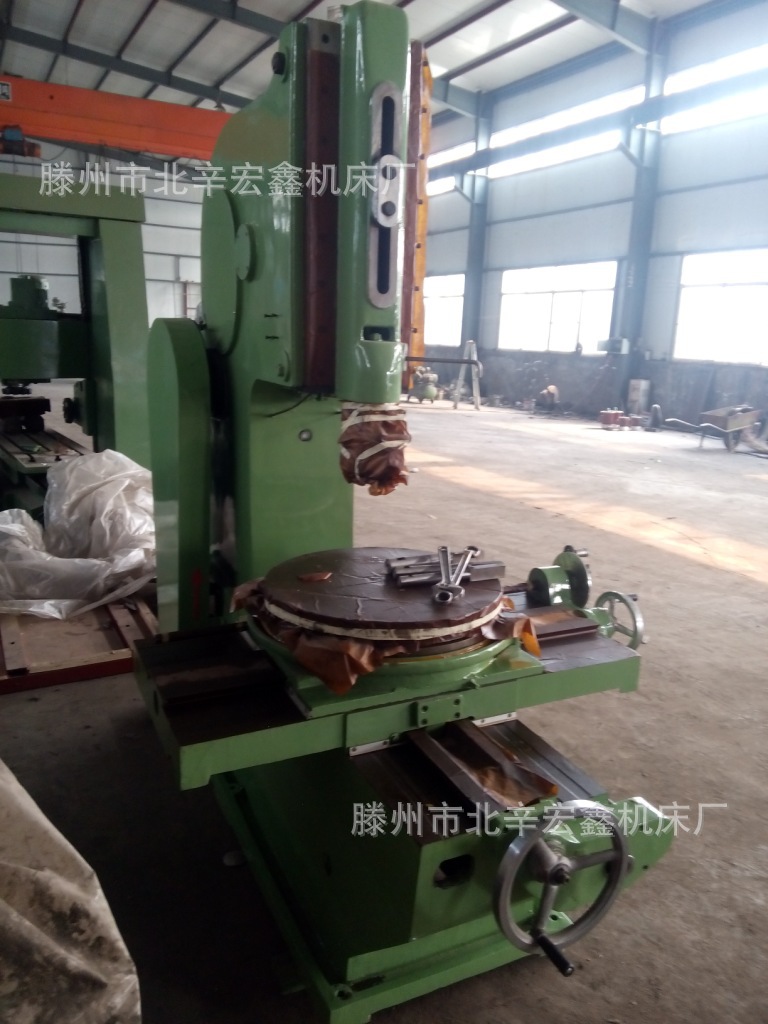

刨床插床，廠家直銷B5032D立式插床

本機床用以加工各種零件的平面、型面及鍵槽等，對單件或小批生產車間最為適合。

主轉動的機構是變搖柄齒輪的回轉運動為滑枕的往復運動，工作臺可作縱向、橫向和回轉，自動與手動進給并可實現快速移動，工作臺遇有故障時則自動停止進給.
本機床經心設計，標準化、通用化、系列化、自動化程度較高，布局合理，結構緊湊協調勻稱。外形美觀，維修方便。

機床使用三相交流電源,電壓380伏,頻率50赫.
對用戶提出的其它電源條件，經過協商，可按特殊定貨供應。

加工范圍

Work range

B5020

B5032

插削長度

Max.slotting length

200mm

320mm

工件加工尺寸(長*寬)

Max.dimensions of wodplece(L*H)

485*200mmm

600*320mm

工件重量

Max.weight of workpiece

400kg

500kg

切削力

Max.cutting force

5500N

7500N

滑枕每分鐘往復次數

No.of strokes per minutem

32,50,80,125,r ,p,m

20.32.50.80.r.p.m

滑枕垂直調整距離

Vertical ajustment of ram

230mm

315mm

滑枕傾斜角度

Inclination of ram

0-8度

0-8度

刀頭支承面至床身前壁間距離

Distance between tool holdingsurface and column front

485mm

600mm

插刀桿尺寸(寬*高)

Max.tool shank size (W*H)

25*40mm

25*40mm

工作臺直徑

Table diameter

500mm

630mm

工作臺面至滑架下端間距離

Distance between table surface and low end of ram

320mm

490mm

工作臺縱向移動距離

Max.longitudinal travel of table

500mm

620mm

工作臺橫向移動距離

Max.cross travel of table

500mm

560mm

工作臺縱橫機動進給范圍

Range of table longitudinal and cross power feeds

0.08-1.12mm

0.08-1.12mm

工作臺回轉機動進給范圍

Range of table power feeds

0.052o-0.783deg

0.052°-0.7893deg

主電動機功率

Power of rapid drive motor

3kw

4kw

主電動機轉速

Rotating speeed of main drive motor

1430r.p.m

960r.p.m

機床輪廓尺寸(長*寬*高)

Overall dimensions (L*W*H)

1945*1325*1980mm

2290*1525*2285mm

機床重量(約)

Weight(approx)

2400kg

3500k

如有其它疑問請聯系我們:////QQ7

【維修保養】一、清潔1、拆卸清洗各部油毛氈墊；
2、擦拭各滑動面和導軌面、擦拭工作臺及橫向、升降絲桿、擦拭走刀傳動機構及刀架；
3、擦拭各部死角。二、潤滑1、各油孔清潔暢通并加注潤滑油；
2、各導軌面和滑動面及各絲桿加注潤滑油；
3、檢查傳動機構油箱體、油面、并加油至標高位置。三、扭緊1、檢查并緊固壓板及鑲條螺絲；
2、檢查并扭緊滑塊固定螺絲、走刀傳動機構、手輪、工作臺支架螺絲、叉頂絲；
3、檢查扭緊其它部份松動螺絲。四、調整1、檢查和調整皮帶、壓板及鑲條松緊適宜；
2、檢查和調整滑塊及絲桿合令。五、防腐1、除去各部銹蝕，保護噴漆面，勿碰撞；
2、停用、備用設備導軌面、滑動絲桿手輪及其它暴露在外易生銹的部位涂油防腐【安全規則】1：裝卸工件，必須移開刀具，切削中頭、手不得接近銑削面。
2：使用銑床對刀時，必須慢進或手搖進，不許快進，走刀時，不準停車。
3：快速進退刀時注意銑床手柄是否會撞擊人。
4：使用銑床進刀不許過快，不準突然變速，銑床限位擋塊應調好。
5：上下及測量工件、調整刀具、緊固變速，均必須停止銑床。
6：拆裝立銑刀，工作臺面應墊木板，拆平銑刀扳螺母，用力不得過猛。
7：嚴禁手摸或用棉紗擦轉動部位及刀具，禁止用手去托刀盤。
