一、產品型號：O型1~5#

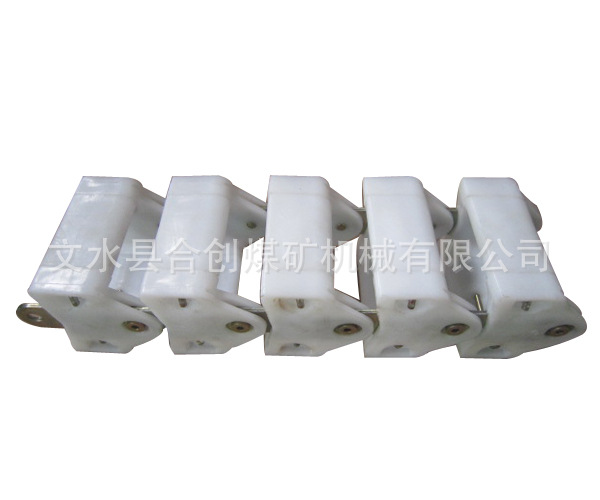

1.外形圖：

一、產品型號：O型1~5#

1.用途和適用范圍：

該產品適用于煤礦綜采、普采機組上使用的以聚合塑料和碳素鋼板為原料的各種型號采煤機用拖曳式電纜夾。

該產品采用了中華人民共和國煤炭行業《采煤機用拖曳電纜夾技術條件》MT/T 775-1998 標準研制開發。并且符合MT/117-2007的有關規定。

2.主要結構及工作原理：

主要結構：

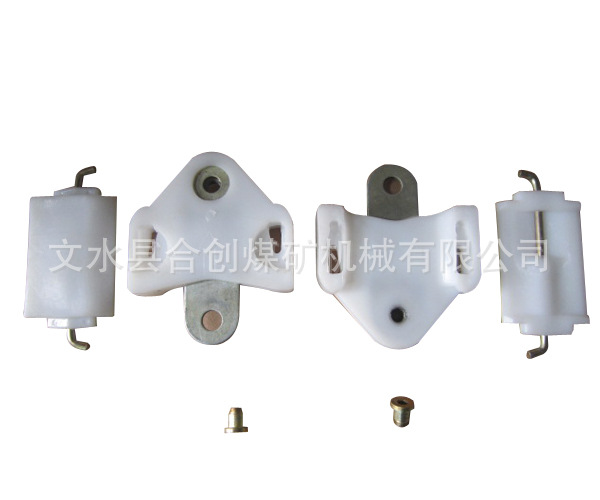

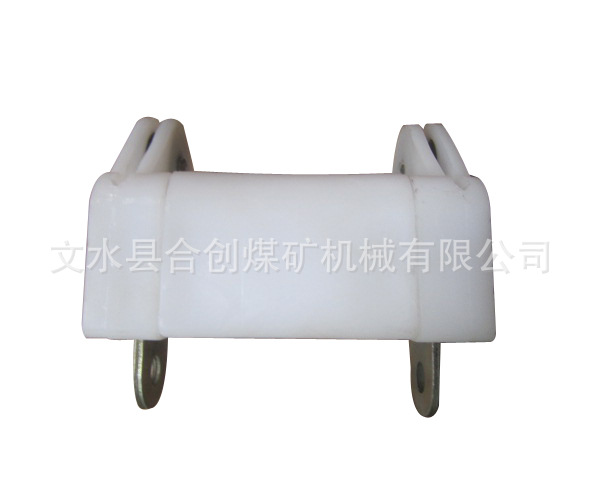

O型1-5#電纜夾板為例見上圖是由聚合塑料內包碳素鋼骨架構成的O形夾板、橫聯板、聯接銷軸組成。工作原理：該產品懸掛式安裝在采煤機拖纜架上，隨采煤機一起運動。主要起保護井下采煤機用電纜、水管的作用，以防電纜、水管折斷和磨損。

3.安裝與使用：

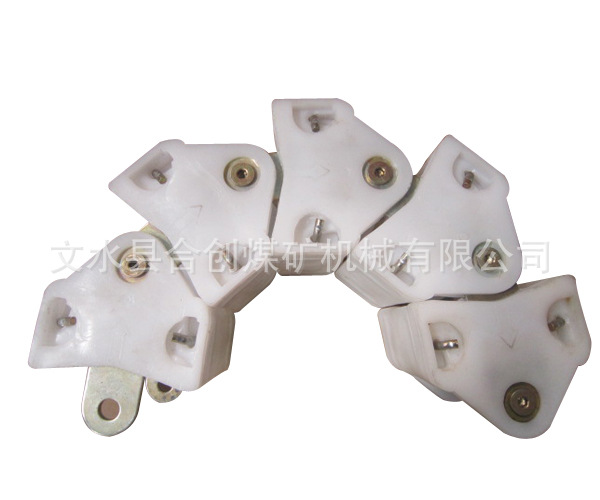

(1).先將橫連扳的T型插頭分別插入左右夾板的T型槽內、使T型插頭的半圓定位孔與夾板的定位銷孔同心,定位銷插入定位銷孔形成一節電纜夾槽.

(2).將多節電纜夾槽首尾孔對齊后用聯接銷軸由內向外穿入孔中、裝上開口銷，聯接成一段電纜夾槽。（終長度可根據采煤工作面需要而定）。

(3).將電纜放入夾槽，用橫聯板按圖示將夾槽聯接成封閉式電纜夾,從而組成一條完整的電纜夾達到采煤機的使用要求。
