礦用電纜掛鉤 雙抗

礦用電纜掛鉤本系列產品可根據所架設電纜的根數靈活使用，在架設、撤除、增加、更換電纜時能達到省時、省工、省力。是目前礦山架設電纜時極為理想的架設附件。產品介紹礦用電纜掛鉤是本公司開發的新型系列產品可根據所架設電纜的根數靈活使用，在架設、撤除、增加、更換電纜時能達到省時、省工、省力。是目前礦山架設電纜時極為理想的架設附件。技術參數掛鉤承重不小于160KG掛鉤弧形承重50KG時，直桿段撓度小于10mm掛鉤表面電阻(抗靜電值)應不大于3X108掛鉤阻燃性能(秒)1、有焰燃燒時間(平均值)≤3s2、有焰燃燒時間(值)≤10s3、無焰燃燒時間(平均值)≤10s4、無焰燃燒時間(平均值)≤10s適用范圍聚乙烯復合電纜掛鉤可替代傳統用鋼材制作電纜掛鉤及相應的支承件，適用于礦山、地面及地下道架設電纜，尤其適用于煤礦井下架設電纜。產品特點阻燃、抗靜電--掛鉤的抗靜電及阻燃成分均勻分布在掛鉤本體內，因而抗靜電及阻燃性能指標不會因使用時間而受到影響，抗靜電及阻燃性能均符合煤礦行業標準，適合于井下易燃、易爆的工作場所。質輕、安裝方便--掛鉤密度小、重量輕、成本低、運輸、安裝方便，用在井下安裝時不僅能降低工人勞動強度，提高工作效率，而且工程綜合造價低。抗老化、耐腐蝕--掛鉤抗老化性能好，不易脆化，具有良好的韌性，吸收沖擊力。使用壽命長--在正常條件下使用，壽命可達到50年。

一、外形結構特征和安裝規范

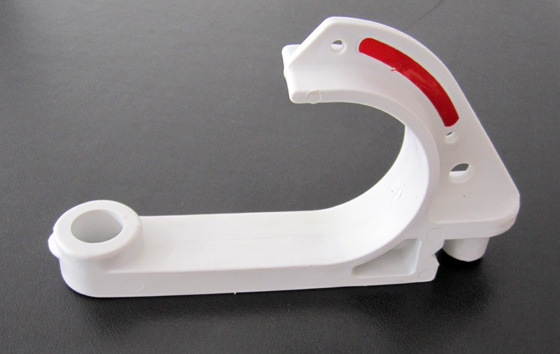

2.1 電纜掛鉤的產品形狀

電纜掛鉤電纜掛鉤以PVC為原料，添加ACR、DOP、抗靜電劑、氯化石蠟等輔料，經高速攪拌機加溫、混合、注塑機注塑而制成。
產品結構上的可組合式、通用連接口設計可實現不同規格礦用電纜快速安裝。

2.2 外觀質量電纜掛鉤塑化良好，均勻，表面應光滑平整，無毛邊、氣孔、炭化和起顆粒等現象；反光標志清晰、張貼位置正確，反光標志在黑暗處燈光照射下的觀察距離應達到10m以上。2.3 使用環境條件適用于環境溫度為－10℃～+40℃范圍內，礦井巷道無劇烈震動的工作環境。

2.4 安裝規范
a、安裝前，要根據礦用電纜型號及外徑的大小選擇規格適合的電纜掛鉤，并根據巷道內懸掛電纜的數量，配備相應數 量的電纜掛鉤串聯合成電纜掛鉤單元，以每1m～1.2m為一個懸掛間距，計算電纜掛鉤的總數量。

b、安裝時，需提前在巷道壁上用16mm的鉆頭打鉆固定孔，再將直徑不大16mm的膨脹螺栓將電纜掛鉤固定在巷道壁上的固定孔內。多根電纜懸掛需施工人員提前將電纜掛鉤串聯組合成一個電纜掛鉤單元，再依前法固定。

c、需組合連接電纜掛鉤單元時，先將一個電纜掛鉤的正面上掛孔成90℃直角對準另一個掛鉤的背面下部掛桿，用力按入，使掛桿完全進入掛孔，然后旋轉電纜掛鉤90℃，使兩掛鉤直桿段成180℃。

d、當巷道壁不平或者不方便用膨脹螺栓安裝時，可以在巷道內拉直一條直徑18mm以下的礦用鋼絲繩，再在礦用鋼絲繩上配套使用鋼絲繩吊扣，鋼絲繩吊扣下邊可以掛接礦用電纜掛鉤，可實現快速安裝電纜。

e、當巷道壁有錨桿時，也可借助錨桿，配套使用錨桿固定扣，錨桿固定扣下邊可以掛接礦用電纜掛鉤，可實現快速安裝電纜。

f、冬季安裝時，電纜掛鉤從地面寒冷的環境到井下安裝時，在井下放置三小時以上再安裝為宜。

2.5 電纜掛鉤串聯形式5件電纜掛鉤串聯為一組
