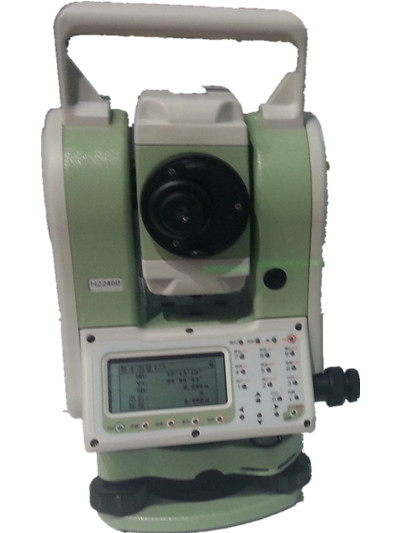

廈門華星小機型全站儀

華星小型化免棱鏡全站儀采用國內的小型化機身，使用全新的長測程測距結構、光電一體式雙軸補償系統，以及集高精度的光學系統、高穩定性的機械結構和高集成的電路設計與一身的精密測距系統，大幅度提高了測距速度與距離，并突破性的采用了STM32架構設計、側面觸發鍵和高等級防塵防水結構，在保證儀器精度和穩定性的同時，提升儀器的整體性能和處理速度。

?

性能與優勢

1.國內行業小型化設計

2.采用STM32主板架構；3.長測程免棱鏡800M；4.光電一體式雙軸補償器；

5.快捷測量按鍵一鍵觸發；6.智能聯機檢測；7.標配RS232、U盤、MiniUSB通訊接口進行數據的上傳下載；8.大容量高能鋰電池，超長工作時間；

9.激光上對中無需拆卸提拔設計；

10.IP66的防塵防水等級

?

型號???????????HTS-221M 角度測量(Hz、V) 測角原理? ????編碼 小讀數 ??????1″/5″/10″(可選) 測角標準? ?????2″ 望遠鏡 放大倍數? ?????30X 視場角??? ?????1°30′ 短視距 ??????1.2m 成像??????????正像 補償器 系統???????????光電一體式雙軸補償器補償范圍? ?????±3′ 設置精度 ???????1″ 距離測量(IR) 單棱鏡(天氣一般/良好)?? 4000m/5000m 使用反射片???????????1000m 測距精度?????????????2mm+2ppm 測量時間(精測/跟蹤)???? 0.8秒/0.3秒無棱鏡測距(RL) 測程(使用反射率為90%的柯達白卡)??800m/600m 測距精度????????????3mm+2ppm 測量時間??????????? 1.5秒 通訊 內存數據容量????????20000數據點(標配8G U盤) 通訊端口???????????? 標配RS232串口、Mini-USB口和USB口(可選配藍牙)數據格式?????????????ASCII操作 操作系統????????????? 實時操作系統 顯示屏??????????????192x96像素高亮LED顯示屏,亮度3級可調 鍵盤?????????????????雙面數字藍色背光水晶鍵盤 激光對點器 類型????????????????激光對點,4級亮度調節(光學對點器可選配) 精度????????????????1mm(儀器高1.5m) 環境條件 氣象參數修正????????? 手動輸入(自動感應溫度氣壓傳感器選配)工作溫度范圍???????? -20℃—+50℃ 存儲溫度范圍???????? -25℃—+70℃ 防塵防水??????????????IP66 電源供應 電池類型????????????? 高能鋰電 電壓/容量????????????? 7.4V 3400mAh 工作時間?????????16小時(新電池25℃時30秒測量一次) 36小時連續測角模式 測量次數??????????????約18000次

機身 尺寸?????????????????150mmX150mmX300mm(長X寬X高) 重量?????????????????3.7kg(不帶電池)
