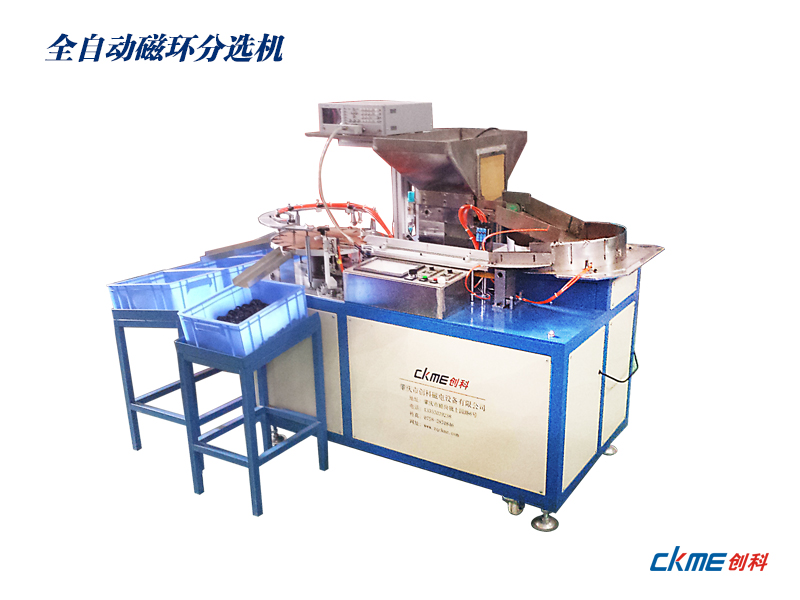

磁芯自動檢測機

一．?用途

該型號分選機，是針對較大規格磁環的特性，開發研制的。實現對錳鋅磁環電感量、綜合因子；非晶、超微晶，納米晶磁環伏安特性電感量進行自動測試和分選，本機通用性強。

二．?工作原理

該機主要由料斗送料機構、旋轉排料機構、輸送料機構、測試及分選機構、控制電器及測試儀組成。人工把待分選的磁環加到料斗內，該機構根據需要把產品送到旋轉排料機構，把產品按軸向朝上的方向，通過輸送料皮帶送到測試及分選機構，實現對磁環逐一測試和分選。整個供料、排料、輸送、測試和分選過程完全自動化。

三．?主要特點

1、該機充分考慮大磁環較重、易損傷的特性，巧妙采用皮帶輸送，使被分選的產品不致于造成表面損傷。

2、該機具有計數功能，預設一測試個數,到設定數時,側會停機并會在觸摸屏提示,若超出要求會自動停機報警.確保測試的準確性。

3、通用性強，通過更分選盤，作簡單調節，就可以對指定范圍的不同規格磁環進行測試分選。

4、配置觸摸屏，設備的各種工作參數，分選結果統計，故障報警顯示等都可在觸摸屏顯示和操作，方便設備的生產管理。

四．主要技術參數

1．適用磁環規格：Φ15-Φ35，厚度15mm左右。

2．分選速度：80-110個/分鐘，（磁環直徑大，速度降低）

3．分選五檔數：三檔合格檔，一檔下限，一檔上限;（檔位分布及檔數可根據客戶要求）

4．系統測試誤差：=1%?（取決于產品性能）

5．工作電源：AC220V，400W。

5．設備外形尺寸：（長*寬*高）1300*700*1200mm

7．設備總重量：約130Kg。
