一．概 述

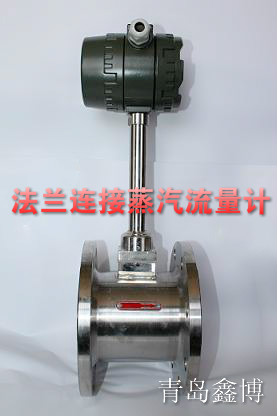

XBOLUB型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計，并可作為流量變送器應用于自動化控制系統中。

該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單量信號；復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。

山東渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

山東渦街流量傳感器工況流量范圍參考表

儀表口徑

(mm)

液體

氣體

測量范圍

(m3/h)

輸出頻率范圍

(Hz)

測量范圍

(m3/h)

輸出頻率范圍

(Hz)

15

1.2-6

118-590

4~28

400~2700

20

1.5-10

56-374

6~40

224~1500

25

2～16

41～330

8~50

170～1030

40

2.5~25

12～120

25~180

120～870

50

3.5~40

9～105

35～300

92～735

65

7.5~70

9~83

50~500

59~588

80

12～130

7～80

80～800

50～493

100

18~160

6～49

120～1200

36～370

125

25~250

4 ~ 40

180~1800

30~300

150

50~400

4～38

320～2800

31～270

200

70~700

3～30

560～6000

22～240

250

120~1200

2.5～25

890～8000

18～170

300

200~2000

2.4～24

1360～12000

17～150

(300)

200~1800

11～98

1560～15000

83～830

(400)

350～3000

11～92

2750～27000

83～836

(500)

500～4000

10～79

4300～43000

84～834

(600)

700～5600

9.5～76

6200～61000

83～830

(800)

900～7200

7～55

11000～110000

83～829

(1000)

1300～12000

6.3～56

17000～170000

83～820

>(1000)

協議

協議

注：表中(300)～(1000)口徑為插入式
