高壓壓力表TY-300說明書

高壓壓力表TY-300說明書

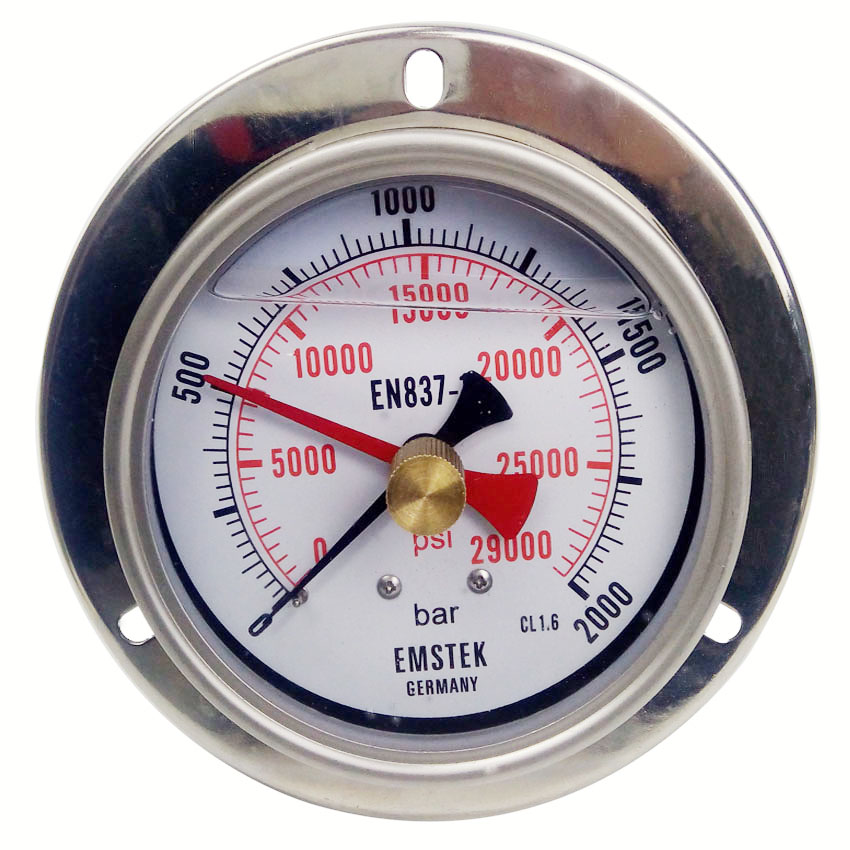

德國高壓壓力表概述：

以甘油為填充物的壓力測量儀表可以在動態離交變載荷及強大的振

動和脈沖的工況下使用。

甘油填充物得指針運行平衡，因此，即使在很大的載荷和強力振動條件下，也

同樣可以獲得良好的可讀數性。

利用甘油的潤滑還可減小對壓力表磨損，對壓力表起到了很好的保護作用。

經多年的使證明，采用組合式的密封結構，確保了壓力表高度的功能可靠

性，并且對其使用也提供了良好的保障,機殼部件采用優質鋼制造。

使用范圍:

液壓系統、氣體系統、泵、壓縮機、普通機械制造、發電站、鋼鐵和冶金工業、污水

處理技術等。

主要技術參數：

表徑:63mm-150 mm，量程:0-6000 bar。

精度:土1.6%按照UNI8293。

環境溫度:最高溫度+65℃。（詳細資料見易潮液體手冊）。

工作溫度:最高溫度+65℃。

安全等級:IP 65 as per IEC 529, UNI 8896。

壓力表接頭材料:

壓力范圍≤40bar時，磷青銅做成C形。

壓力范圍為60-1000bar時，磷青銅做成螺旋形。

壓力范圍為1000-6000bar時，AISI 316不銹鋼。

焊接:

壓力范圍≤40 bar時，錫銅合金。

壓力范圍為60-1000bar時，錫銀合金。

壓力范圍=1000bar時，銀合金。

表盒:AISI 304不銹鋼。

表環:AISI 304不銹鋼，光亮，柔性佳。

表盤:有機玻璃。

刻度盤:ABS，白色底面，黑色標記。

指針:黑色陽極鋁。

密封件:硅橡膠。

爆破出口:EPDM。

液體填充物:98%的甘油，（可選用硅油）。
