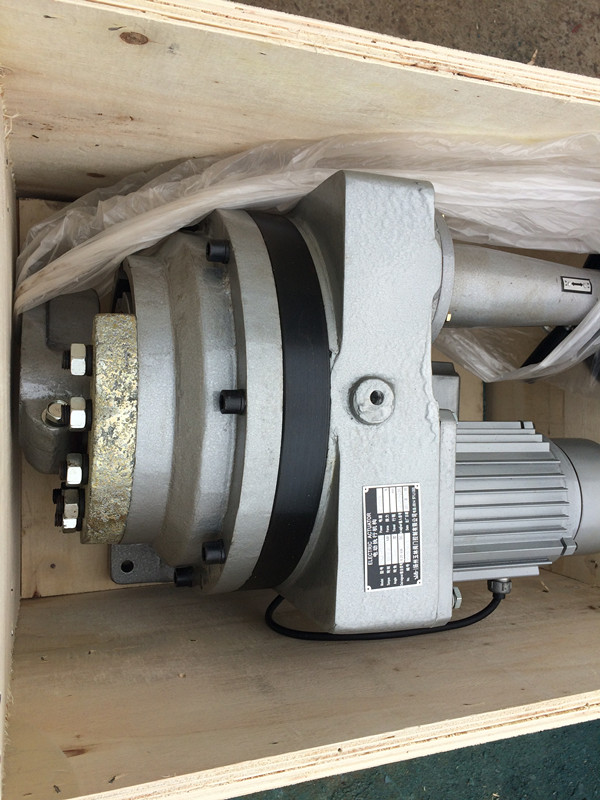

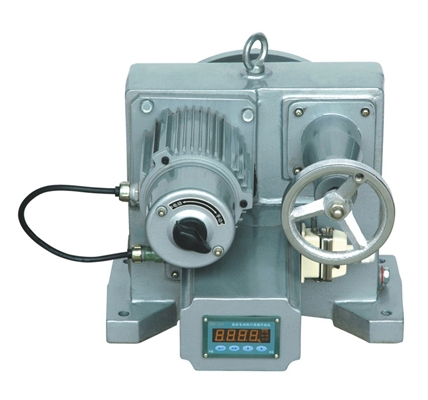

電子式SKJ-310CX SKJ-510CX電動裝置

電子式SKJ-310CX SKJ-510CX電動裝置額定電壓220V，輸出扭矩100NM，輸入輸出信號4~20mA，是新一代的機電一體化產品，由單片微處理器和外圍芯片組成控制單元，接受標準信號，經CPU運算處理后，直接帶動調節閥位移的執行機構。執行機構各安裝尺寸及力矩達到原標準型號一致，用戶不需另外設計尺寸。廣泛應用于發電、冶金、石油、化工、輕工等。

特點

●僅需配上輸入信號線及單相交流電源，即可控制運轉。無需配伺服放大器

●調節無需開蓋，通過操作面板就可以實現，操作簡單易懂

●采用4位高亮度LED數碼管，可以準確而又清晰顯示運行狀態及報警信息

●控制過程中設有斷信號設定功能

●位置發送器采用齒輪式傳動，確保限位可靠準確

●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠

型號編制說明

SKJ-210

SK：機電一體化型J：角行程210：輸出力矩

SKJ系列角行程電動執行器型號與規格

型號

出軸轉距 Nm

額定轉角

全行程時間 S

額定電流 A

質量 Kg

SKJ-210

100

90°

100±20%

0.5

31

SKJ-310

250

90°

100±20%

0.65

48

SKJ-410

600

90°

100±20%

1.5

85

SKJ-510

1600

90°

100±20%

2.5

125

SKJ-610

4000

90°

100±20%

4.5

130

SKJ-710

6000

90°

100±20%

8

145
