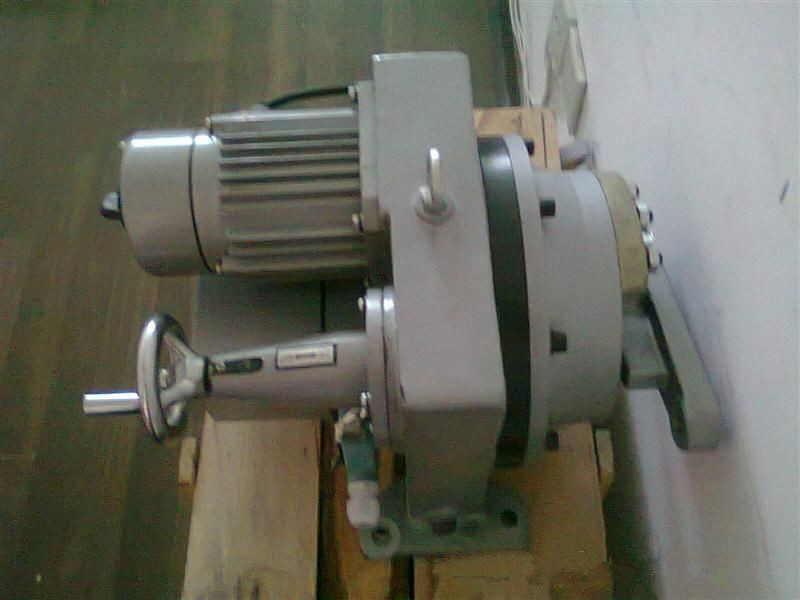

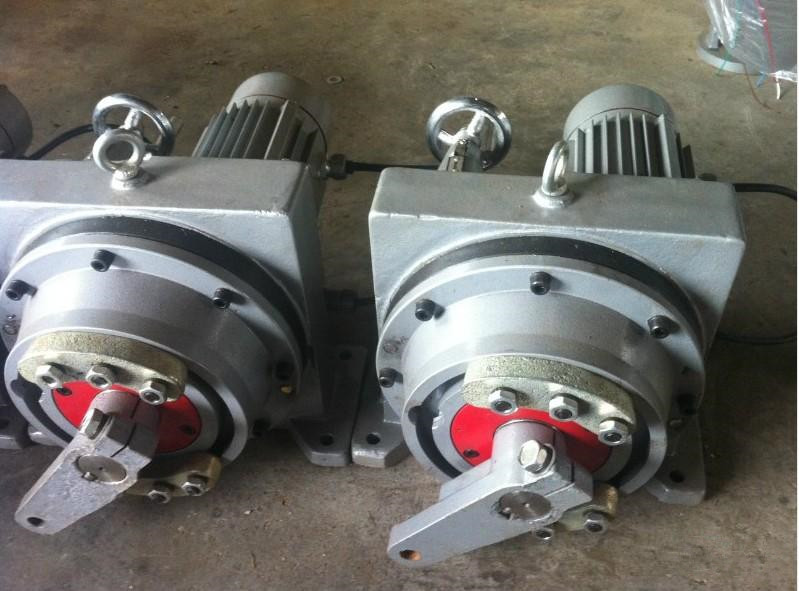

SKJ/DKJ-610CX角行程執行機構

SKJ/DKJ-610CX角行程執行機構SKJ型角行程電動執行機構是一種在自控調節系統中，它以220V交流電源為動力，直接接受來自控制調節系統發出4～20mA,0～10mA或1～5V

DC，0～10V

DC模擬信號，驅動調節閥進行閥位定位，以百分比顯示閥位要求開度和實際開度，并把閥位實際開度以同樣的模擬信號反饋給自控調節系統。是目前應用日益廣泛的一種智能型電動執行機構?？蓮V泛應用于發電，冶金，石油，化工，城市供水，智能大廈，輕工等工業過程自動化系統中。

主要技術參數
1、輸入信號：4～20mA DC 0～10mA DC 1～5V DC 0～10V DC開關量，數字?jǐn)?shù)據可選
2、控制精度：±1%
3、顯示精度：±1%
4、回差：〈1%
5、限位控制：程序控制，機械限位，電器限位
6、輸入端電阻：250Ω
7、電源電壓：220V 50HZ
8、使用環境濕度：≤95%
9、使用環境溫度：-25℃～+75℃
10、防護等級：普通型IP55,戶外型IP66

型號編制說明
SKJ-710
SK：機電一體化型J：角行程710：輸出力矩型號與規格

主要特點
1、直接接受來之自控調節系統發出的4～20mA,0～10mA或1～ 5VDC，0～10V DC模擬信號，內置伺服放大器和手動自動調節器無需另配伺服放大器。
2、執行器的上下限位，行程，零位，滿量程均可在執行器操作面板上設定。
3、數控操作面板采用了6位LED數碼管顯示，清晰度高。運行時可同時顯示輸入開度和閥位實際開度，為現場監控提供便利。
4、控制精度≤1%，死區在0.5～10%可調.
5、控制過程中，設有中斷信號自鎖，設定值定位功能。
6、具有故障自診斷功能，發生故障時操作面板能提示故障種類。
7、本機有控制輸入信號錯誤（包括：中斷，掉線）自動處理功能，用戶可按系統需要預先設定閥位開閉度。
8、伺服電機設有多種保護功能。
9、通訊輸出口可采用RS485，脈寬調制，模擬量等。定貨時請說明輸出方式，“協議”種類。
