ZW43-12柱式真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。 適用于變電站及工礦企業配電系統中作保護和控制之用。 本斷路器采用立柱型、干式結構，絕緣可靠，電壽命長、免維護，特別適用于頻繁操作場所的要求。更宜于檢修、維護能力不強的農村電網時安裝使用。 符合《GB1984交流高壓斷路器》、《GB1985交流高隔離開關和接地開關》、 DL/T402、DL/T4.3以及企業標準OHX.520.701的要求。

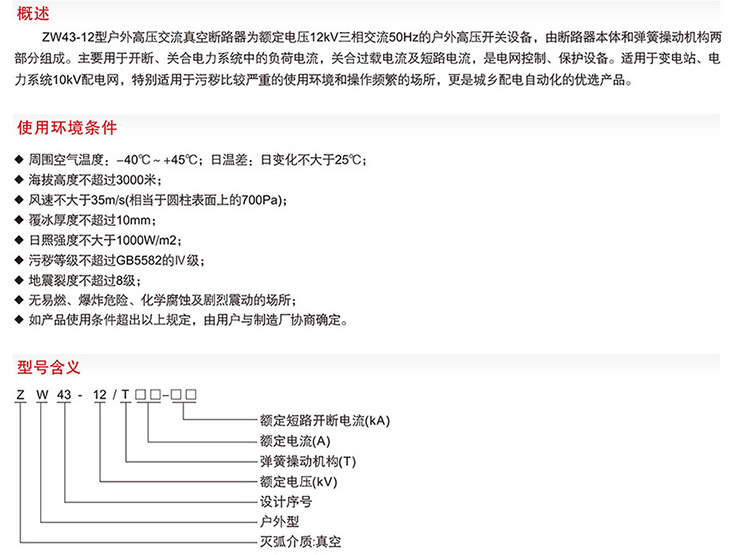

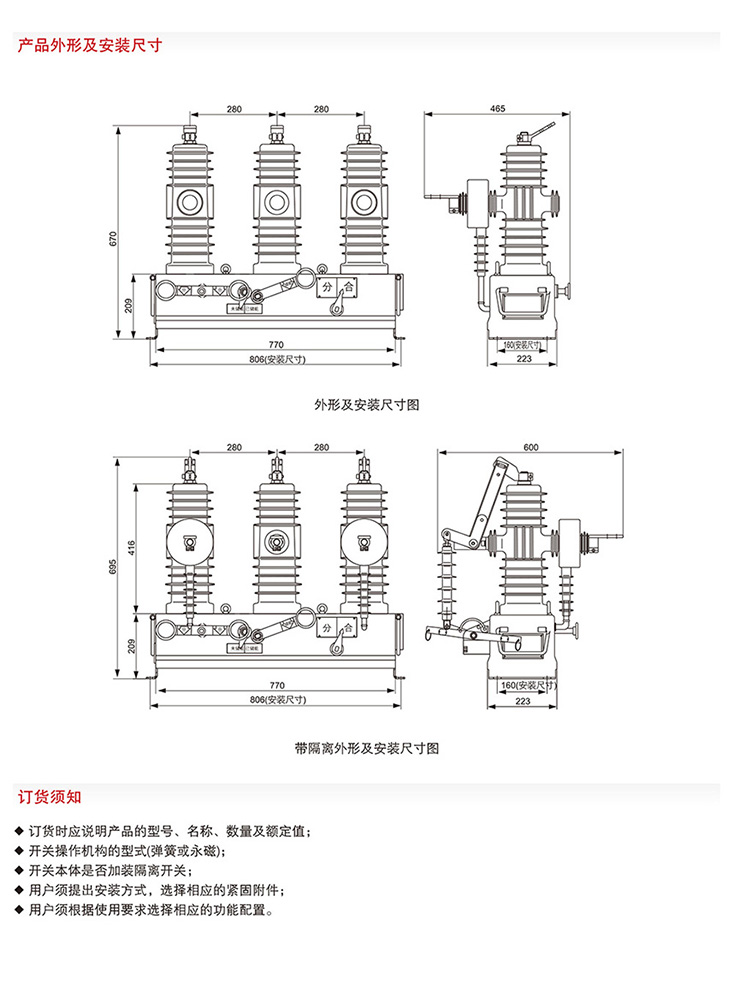

ZW43-12G/T630-20型號及含義
Z:真空斷路器；W---戶外；43---設計序號；12KV----額定電壓（KV）；G----帶隔離刀閘；T----彈簧操作機構（訂貨時手動操作或電動操作方式需說明）；630A----額定電流（A）；20KA----額定短路開斷電流(KA)；

正常使用條件
周圍空氣溫度: -40℃～+40℃；
海拔高度: 不超過2000m;
周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
風速不超過34m/s(相當于圓柱表面上的700Pa)；
來自開關設備和控制設備處部的振動或地動是可以忽略的；
污穢等級:Ⅲ級。

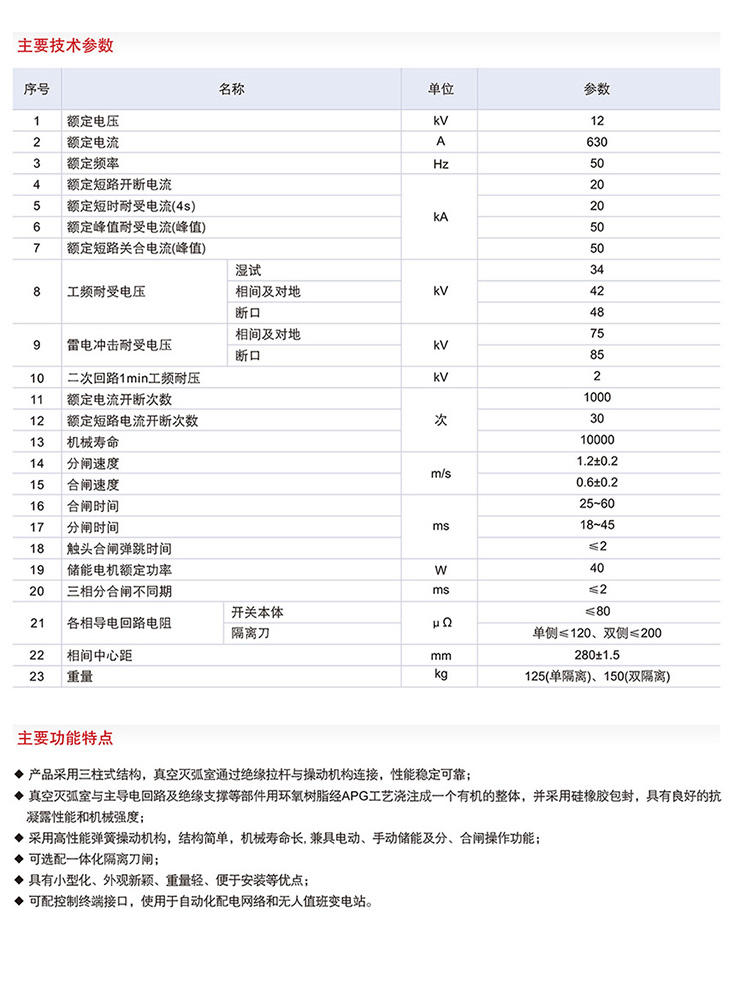

ZW43-12真空斷路器主要技術參數：
1 額定電壓12KV
2 額定頻率50 Hz
3 額定電流630 A
4 額定短路開斷電流20KA
5 額定峰值耐受電流(峰值) 50KA
6 額定短時耐用受電流20 KA
7 額定短路關合電流(峰值) 50 KA
8 機械壽命10000time
9 額定短路開斷電流開斷次數30time
10 工頻耐壓(1min)：(濕) (干)相間、對地/斷口30/42/48 KV
11 雷電沖擊耐受用電流(峰值)相間、對地/斷口75/85 KV
12 二次回路1min工頻耐壓2KV

工作原理
1.儲能過程
拉動機構手動儲能拉環，或給機構電動儲能信號，電機帶動儲能拐臂給儲能彈簧儲能，通過儲能保持環節保
持此能量。
2.合閘過程
合閘時，拉動機構手動合閘拉環或給機構電動合閘信號，合閘彈簧能量釋放，機構輸出軸轉動，通過拐臂、
連桿帶動滅弧室動觸頭向上運動，與靜觸頭接觸，并提供接觸壓力，同時為分閘彈簧儲能，通過機構的合閘保持環
節正常扣接使斷路器保持合閘狀態。
3.分閘過程
分閘室，拉動機械手動分閘拉環或機構電動分閘信號，機構的合閘報紙環節解扣，在觸頭壓力彈簧和分閘彈簧
的作用下，機構輸出軸反向轉動，通過連桿，拐臂帶動滅弧室觸頭向下運動，懂靜觸頭分開，斷路器分閘。分閘狀
態點開關分閘彈簧保持。
4.過流保護過程
配置電液互感器的斷路器，當流經斷路器主回路的電流超過互感器的額定值時，通過互感器副邊出5A電流，驅動
機構內部過流脫扣器，斷路器分閘。
