10小時開，14小時關循環定時IC芯片

一,功能說明： EC340H-04循環定時IC

10小時開，14小時關循環定時ic有以下功能：

多功能循環定時IC，低功耗，寬工作電壓范圍，可以輸出高電平和低電平兩種狀態。 內有8種不同的定時模式?？稍O(shè)定時間為

10小時ON~ 14小時OFF

8小時ON~ 16小時OFF

7小時ON~ 17小時OFF

6小時ON~ 18小時OFF

5小時ON~ 19小時OFF

4小時ON~ 20小時OFF

3小時ON~ 21小時OFF

2小時ON~ 22小時OFF，

上電后，如果晶振不起振，OUT輸出高平。晶振起振后OUT 輸出低電平，定時時 間到OUT輸出高電平。

1， TEST快速測試，按下TEST，定時8小時，OUT就相應的閃8次

2， 高電平輸出有20mA、低電平輸出有40mA。

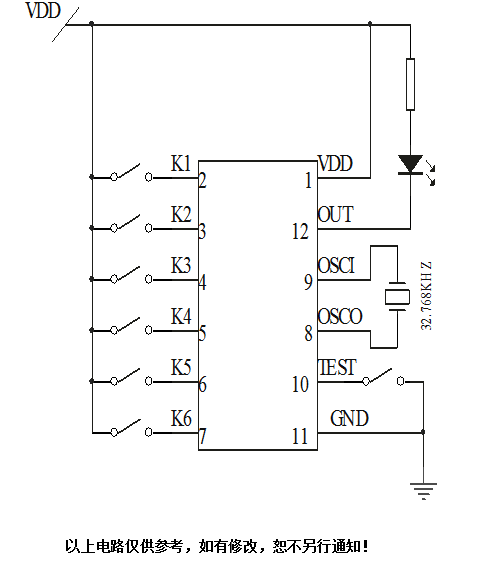

二、參考電路圖：
