IPX34擺管淋雨試驗機｜IP防水試驗設備

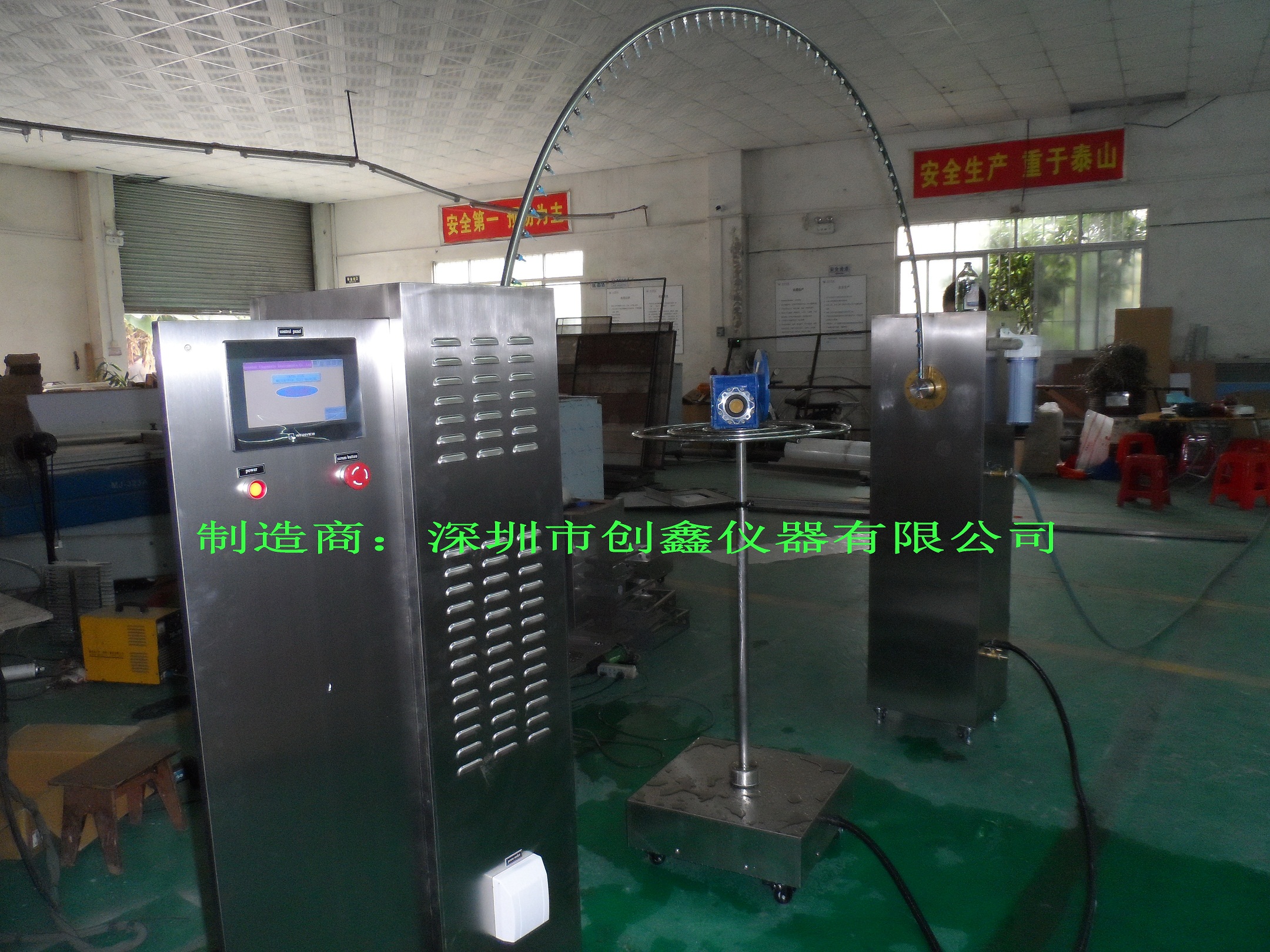

IPX3-4擺管淋雨試驗機

試驗標準：

符合 IEC60529:2001、GB4208-2017《外殼防護等級(IP 代碼)》條款與圖 4 及 GB7000.1《燈具 部分：一般要求與試驗》 條款及圖 9.4 要求；

用途：

　　　該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。

產品特點：

1 適用于進行產品的 IPX3、IPX34測試。

2 設備外殼及轉臺全部采用SUS304#不銹鋼板制造，確保長時間使用不生銹。

3 機型結構：采用雙立柱式結構安裝方便，擺管轉動平穩。

4 設備機箱底問采用帶可調腳杯腳輪，方便移動及調整機器水平。

5 機箱內安裝有水箱，水箱內裝用水位浮球閥自動控制進水，并有高、低水位報警檢測，有效防止水泵缺水干轉而損壞。

6 擺管驅動采用進口松下伺服電機（采用伺服電機具用噪聲小，速度、角度優點）。

轉臺使用國產優質步進電機，速度及角度可在觸摸屏上設定可調，在標準范圍內無級可調，并能自動控制正反向轉動（適合帶樣品通電測試，防止繞線）。

7 樣品電源通斷電時間可程序控制功能：停電0-999 min----通電0-999min----停電0-999min（適用于樣品在測試在需要通斷電測試）。

8 觸摸控制功能：A、IPX3 試驗，按標準條款中的 IPX3 條件進行試驗；B、IPX4 試驗，按標準條款中的 IPX4 條件進行試驗；C、自定義試驗，按用戶需求進行試驗，按用戶需求進行試驗，可以設定試驗時間、淋雨角度、擺管速度、轉臺速度；

9 測試時間可設定：0-999min(可調)。

10 核心控制元件采用臺灣威綸7寸觸摸屏+松下PLC，電器元件全部采用如LG、歐姆龍等進口品牌，接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。

11 過濾措施：設備標配過濾器，能有效過濾自來水中的雜質；濾芯可定期更換。

技術參數表：

序號

型號

CX-IPX34C-R800

CX-IPX34C-R1200

CX-IPX34C-R1600

1

擺管尺寸

R800(可加配R600、R400、 R200擺管)

R1200(可加配R1000、R800、R600、R400、 R200擺管)

R1600(可加配R1400、R1200、R1000、R800、R600、R400、 R200擺管)

2

外尺寸

L2400*D1800*H2000

L3200*D2400*H2400

L4000*D3200*H2800

3

流量（L/mm））

0-4L/min

0-6L/min

0-10 L/min

4

試驗轉臺尺寸

∮600(可加配∮400、∮200臺面)

∮800 (可加配∮600、∮400、∮200臺面)

∮1000 (可加配∮800、∮600、∮400、∮200臺面)

5

轉臺高度可調范圍

950-1550mm

1350-1950mm

1750-2350mm

6

擺管內徑

15

大于15

大于15

7

噴水孔徑尺寸

0.4

8

擺管角度

120o（IPX3）、350o（IPX4）或自定義設定

9

擺管速度

120°來回4S、360°來回12S或自定義設定

10

擺管材料

SUS304 不銹鋼管

11

試驗轉臺速度

1-5r/min(可調)

12

保護裝置

漏電、斷水、短路

13

電源（V）

220V

14

功率（KW）

1

15

符合標準

IEC60529:1989+A1:1999、GB4208、GB7000.（IPX3、IPX4)

我司專業生產IP防水試驗設備主要有：
IPX1-IPX2垂直滴水試驗設備
IPX3-IPX4擺管淋雨試驗設備
IPX5-IPX6噴水試驗設備
IPX7-IPX9浸水試驗設備
