精靈鼠網絡尋線儀 尋線器 巡線儀 網線尋線儀 網絡尋線器

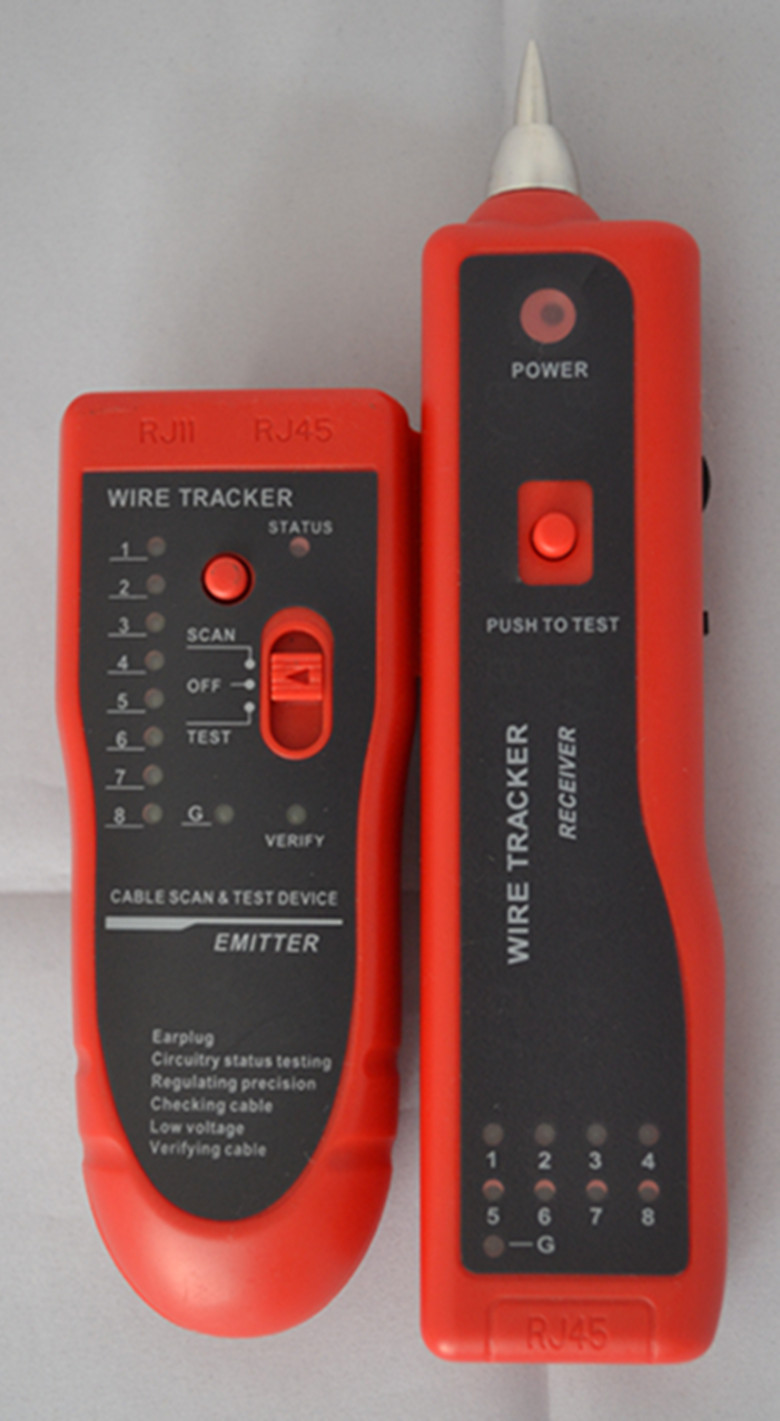

供應尋線儀 尋線器 巡線儀 網線尋線儀 測線器 網絡尋線器 產品的優勢:采用獨特的數據傳輸技術設計生產的多用途通信線路尋線儀，它具備有尋線、對線及斷點查找三大功能，是通信線路安裝,維護工程技術人員的好幫手?？梢詮V泛應用于電話系統，計算機網絡及日常維護,金屬導線線路查詢及日常維護工作,并且配備LED燈和耳機,方便在黑暗及嘈雜的環境使用

產品一般特征:

電話線路尋線:

用鱷魚夾的紅黑線直接分別連接到電話的2根線上,將主機的功能撥檔開關撥向“SCAN”位置,尋線指示燈“STATUS”閃亮,表示主機正常工作,向下按住接收器的點動按鈕,用接收器的探頭查詢需要的目標線纜.

開路或短路測試:

將主機的功能撥檔開關撥至TEST位置并長按主機的功能按鍵(SELECT)2秒,此時VERIFY燈由閃亮變?yōu)槌Ａ?用鱷魚夾的兩個夾子分別夾住待測兩端,如果短路,主機的豎排第1個燈會亮,阻值越小,則燈越亮；如果開路,則燈不亮.

網線線路校對:

將待測兩端的RJ45接頭,分別接入主機和接收器相應接口;將主機功能撥檔開關撥向“TEST”位置,測試指示燈VERIFY閃亮,表示主機正常工作;根據18個線序指示燈來判斷線路短路、開路及交叉等特性.在測試過程中可以按功能按鍵（SELECT）來進行快速測量和慢速測量的切換.

網絡線路尋線:

直接將帶有水晶頭的網絡線插到網絡尋線接口RJ45上,將主機的功能撥檔開關撥向“SCAN”位置,尋線指示燈“STATUS”閃亮,表示主機正常工作,向下按住接收器的點動按鈕,用接收器的探頭查詢需要的目標線纜,網線走向功能探測范圍可以到達1米的范圍.(根據環境而定).

單線斷點尋找:

用鱷魚夾的紅線或者黑線直接連接到待測線上,將主機的功能撥檔開關撥向“SCAN”位置,尋線指示燈“STATUS”閃亮,表示主機正常工作,向下按住接收器的點動按鈕,用接收器的探頭沿目標線查找,當聲音突然變小或者消失的時候,改位置為斷點的位置.

直流電平測試功能：

將主機功能撥檔開關撥至SCAN位置,并長按主機的功能按鍵(SELECT)2秒,此時STATUS燈會滅同時VERIFY燈會閃亮,將鱷魚夾兩個夾子分別夾住待測兩端,如果STATUS亮紅色,則紅色夾子夾住的是正極,如果STATUS是綠色,則紅色夾子夾住的是負極.

低電壓提示功能：

將主機功能撥檔開關撥至TEST位置時,當電池電壓約低于7V時,STATUS及VERIFY燈會同時閃爍,表示用戶需要更換電池.

耳機功能:在嘈雜的環境下,可帶上耳機進行操作,避免外界干擾,影響判斷.

照明功能:在黑暗的環境下,將開關向上撥動,接收器上的LED燈發光,可以照亮需要工作區域.

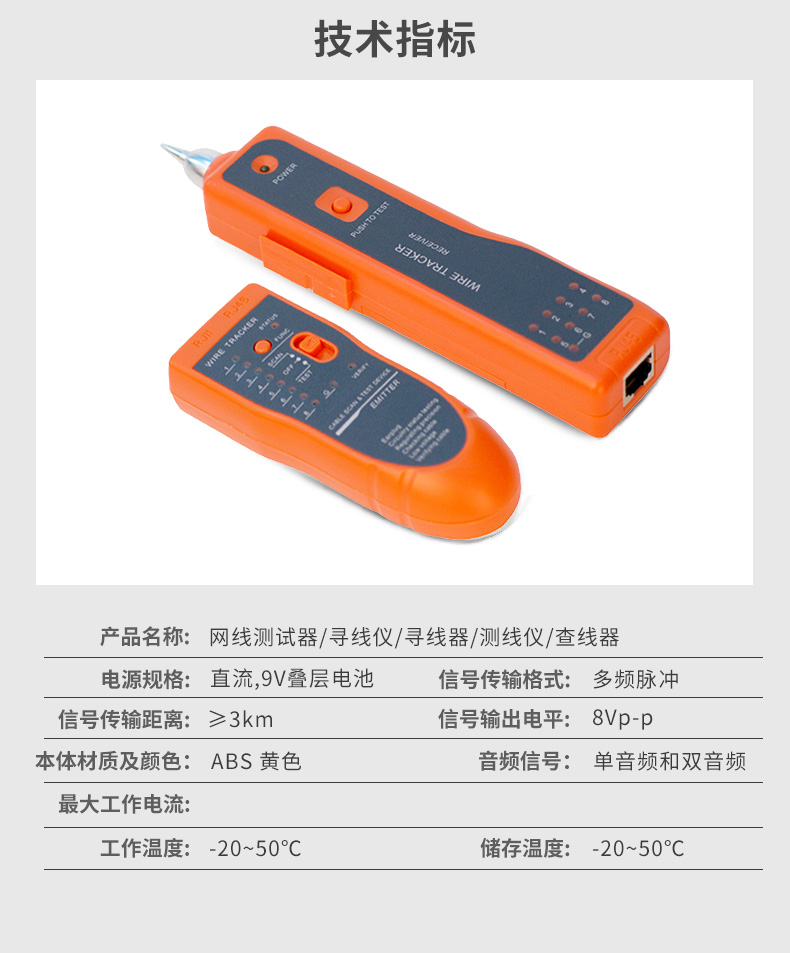

電源供應:6F22型 9V電池*2

產品尺寸:主機:125*49*29mm 接收器:175*38*24mm

產品重量:主機:約92(無電池) 接收器:58g(無電池)

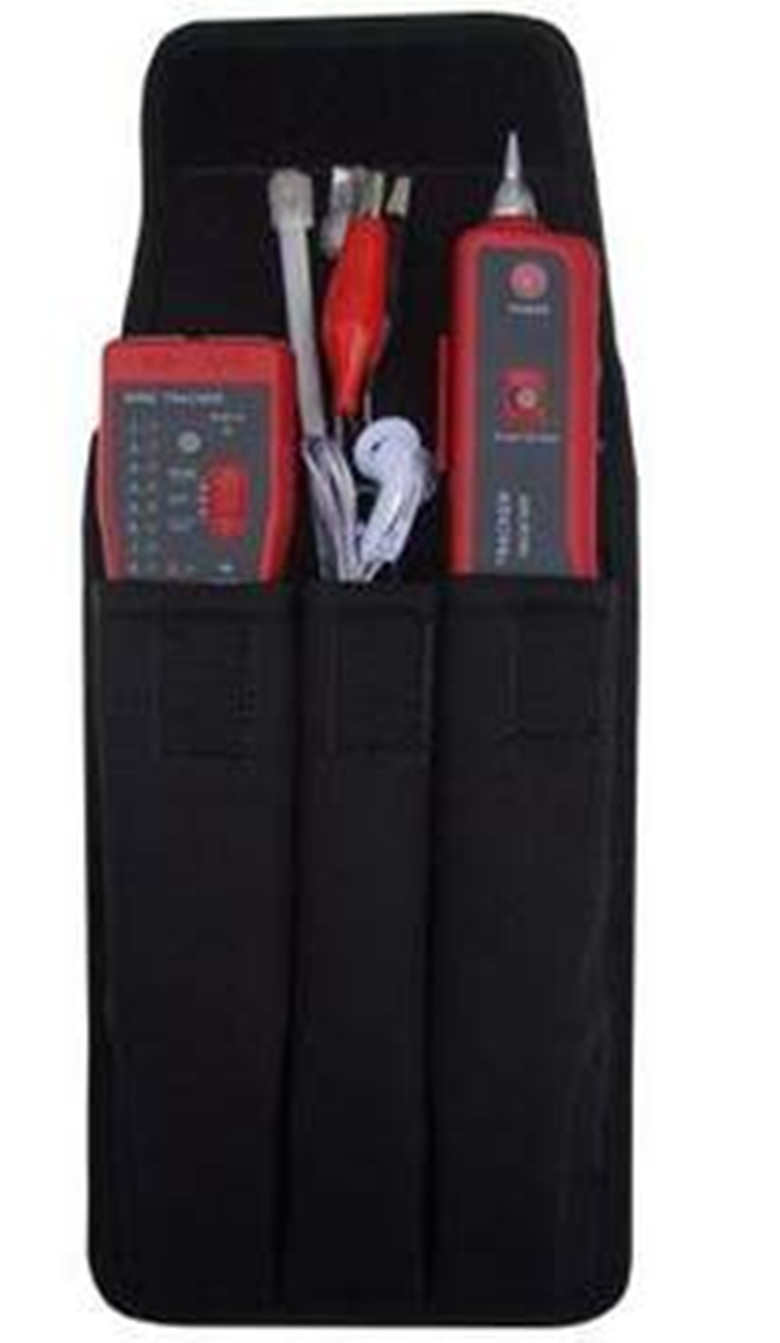

標準配置:主機(內無電池),接收器(內無電池),皮套,RJ45適配線,耳機,電池,說明書,合格證(保修卡)

包裝描述:

包裝方式:彩盒

裝箱數量:20臺

外箱尺寸:51x26x32.5cm

毛/凈重:10/9kg
