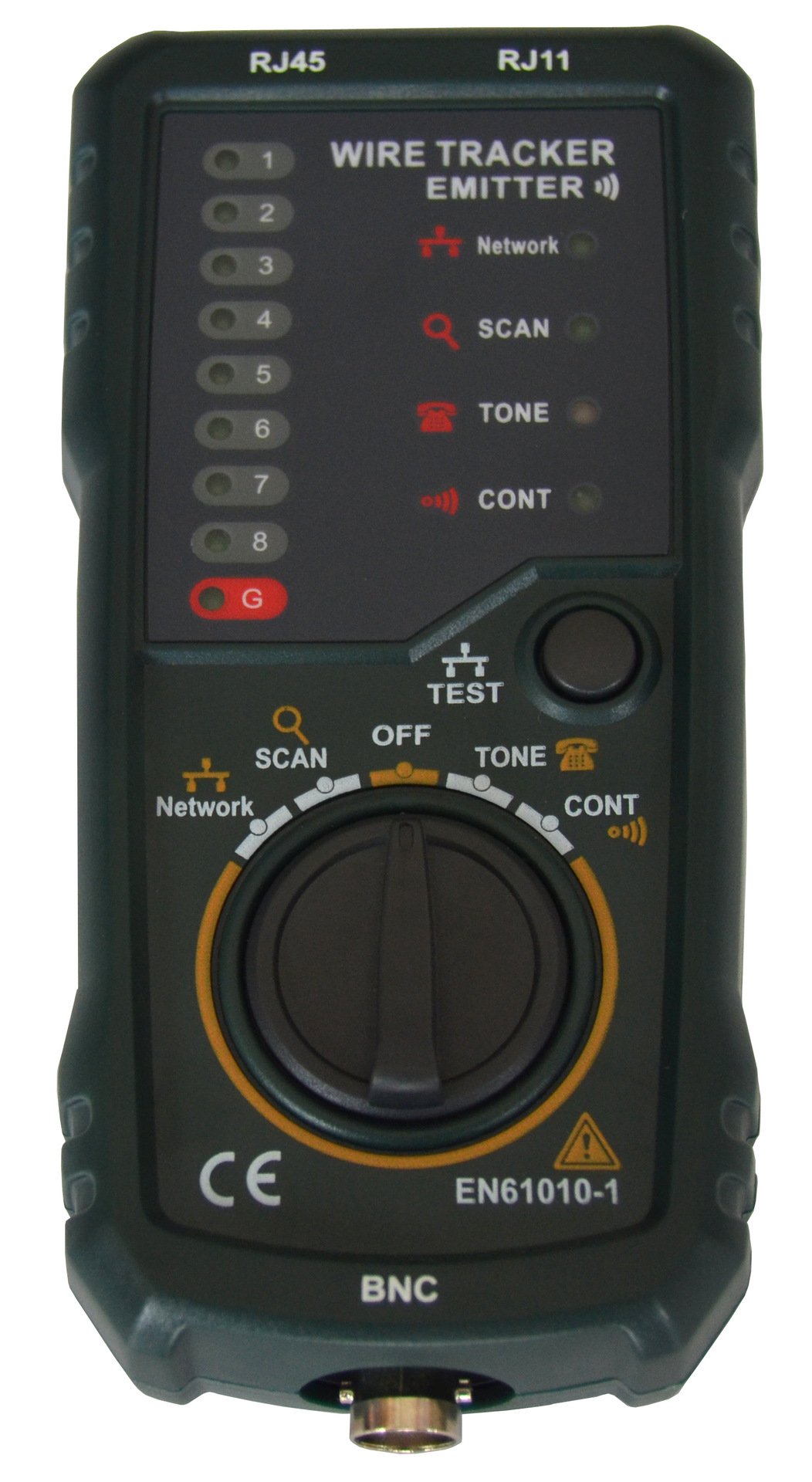

本儀器是一款手持式線纜測試工具。線纜適用類型增強，功能更多，適用范圍更廣。是電信工程人員、布線工程人員、網絡維護人員等必備的測試工具。

主要功能

尋線功能：可對RJ11、RJ45、BNC接口線纜尋線，對其它金屬導線的尋線可通過適配器。

尋電纜線路時，無需剝開線路外皮，簡單、快捷，并可以判別線路斷點的位置

對線功能：可完整的檢測網線的線序、斷路、短路、錯對、反接。。

線路電平及正負極性檢測。

電話線狀態檢測：可檢測工作中的電話線路狀態（空閑、振鈴，摘機）及判別TIP或RING線

導線連續（通路）檢測。

1.尋線功能：

尋線功能是指在眾多的線對中快速尋找出所需的線對，本儀器適合對RJ45接口網線、RJ11接口電話線、BNC接口線直接尋線；對于其它的金屬導線的尋線可通過適配器轉接。操作方法：

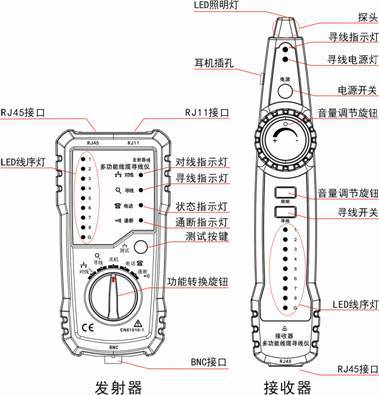

a) 將發射器的旋鈕旋到尋線功能檔位

b) 將待測線纜的一端連接到發射器的相應端口（如RJ45、RJ11、BNC）或通過適配器連接到RJ11端口。

c)TONE指示燈點亮表示發射器開始向待檢測線纜發送音頻信號。

d) 打開接收器的電源，手持接收器并按住接收器的“SCAN”鍵，在待測線纜的另一端（如電話線配線柜、接線盒、集線器、交換機等線堆周圍）進行探測，通過比較接收器發出聲音的大小，挨近探頭時聲音的一根線纜就是要找的線纜。

e) 在探測過程中可以通過調節接收器上的音量調節旋鈕來改變音量大小，以適應實際環境。

注意：在噪音很大的地方使用時，使用耳機接入接收器的耳機插孔來幫助尋線

2. 對線功能：

對線檢測是對網線的開路、短接、錯對、反接的物理連接的檢測。

操作方法：

a) 將發射器的旋鈕旋到對線檔柆。

b) 將網線一端插在發射器的RJ45插座上，另一端插在接收器RJ45插座上。

c) 按一下“TEST”按鈕，即開始進行檢測。線對指示燈將指示檢測結果。

3.線路電平或正負極性檢測：

對線路的直流電平或正負極性的檢測，只需要發射器便可進行檢測。操作方法：

a)將發射器旋鈕旋到電話檔位，發射器開始工作。

b) 將適配器的RJ11水晶頭端接入發射器的RJ11端口，紅黑夾子夾到待測線路

c) 如果電話線狀態指示燈亮紅色，則紅色夾子端為正極，黑色夾子端為負極；如果亮綠色，則紅色夾子端為負極，黑色夾子端為正極。

d) 電平判定，燈越亮，電平越高；燈越暗，電平越低。

4. 電話線狀態檢測：

對工作中的電話線各種狀態的檢測，只需要發射器便可進行檢測。

判定TIP或RING線的操作方法：

a) 將發射器的旋鈕旋到電話檔位，發射器開始工作。

b) 將適配器的RJ11水晶頭端接入發射器的RJ11端口，紅黑夾子夾到待測電話線上。

c) 如果電話線狀態指示燈亮紅色，則紅色夾子端為TIP線，黑色夾子端為RING線；如果亮綠色，則紅色夾子端為RING線，黑色夾子端為TIP線。

判定工作中電話線路的空閑、振鈴和摘機狀態：

a) 將發射器的旋鈕旋到電話檔位，發射器開始工作

b) 將適配器的RJ11水晶頭端接入發射器的RJ11端口，紅色夾子夾到RING線上，黑色夾子夾到TIP線上。

c) 如果電話線狀態指示燈亮綠色，表示電話線路是空閑狀態；如果不亮表示電話線路是摘機狀態；如果亮綠色或紅色同時有規律的閃爍則表示電話線在振鈴狀態。

5. 導線通斷（通路）檢測：

可以檢測線路的連通狀況，有兩種方法：

a)只使用發射器來檢測，將發射器的旋鈕旋到通斷檔位，發射器開始工作，然后將適配器的RJ11水晶頭端接入發射器的RJ11端口，紅黑夾子夾到待測線路兩端，如果“CONT”燈點亮則線路是連續的。線路阻抗越小燈越亮。

b)使用尋線方式檢測，操作方法同尋線功能，如果用接收器在線路的另一外端能探測到音頻，則說明線路是連續的。

6. 電池欠壓指示：

發射器欠壓指示：當發射器的電池低于工作電壓時，發射器上的尋線功能指示燈會閃爍。當指示燈閃爍時請及時更換電池。

接收器電池電壓指示：接收器探頭上的有一發光二極管，電池電壓越低發光二極管越暗。當指示燈比較暗時，將發射器設置到尋線功能并在工作狀態下，用接收器探頭靠近發射器的RJ45接口，并將接收器的音量調節旋鈕調到音量位置，如果聽不到接收器發出聲音或很小聲音時，請及時更換電池。

通用技術指標

溫度范圍：

工作溫度：0～40OC，80 %的相對濕度（非凝結）。

儲存溫度：-10～50OC，80 %的相對濕度（非凝結，不含電池）

海拔：100m

電池：發射器1.5V/AAA，3個；接收器 6F22/9V
