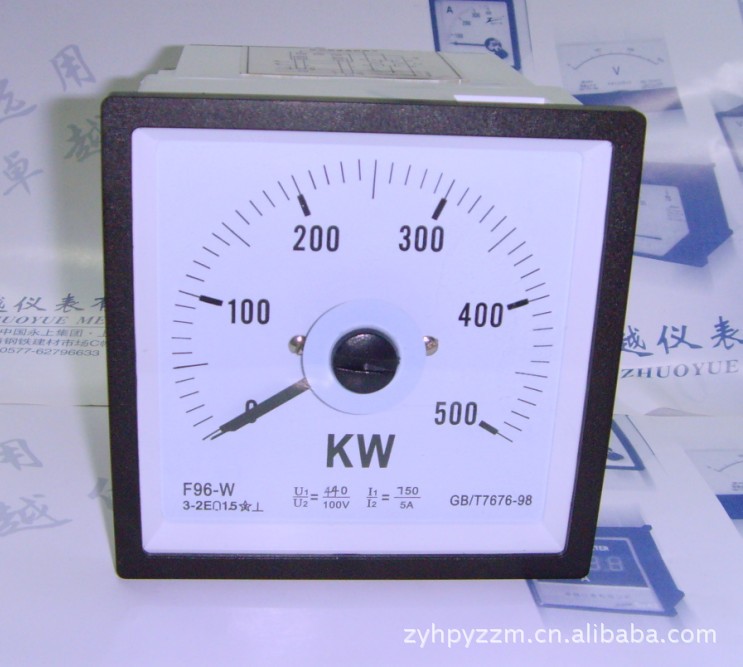

張絲結構船用功率表F-96 KW船用功率表

板表 適用范圍

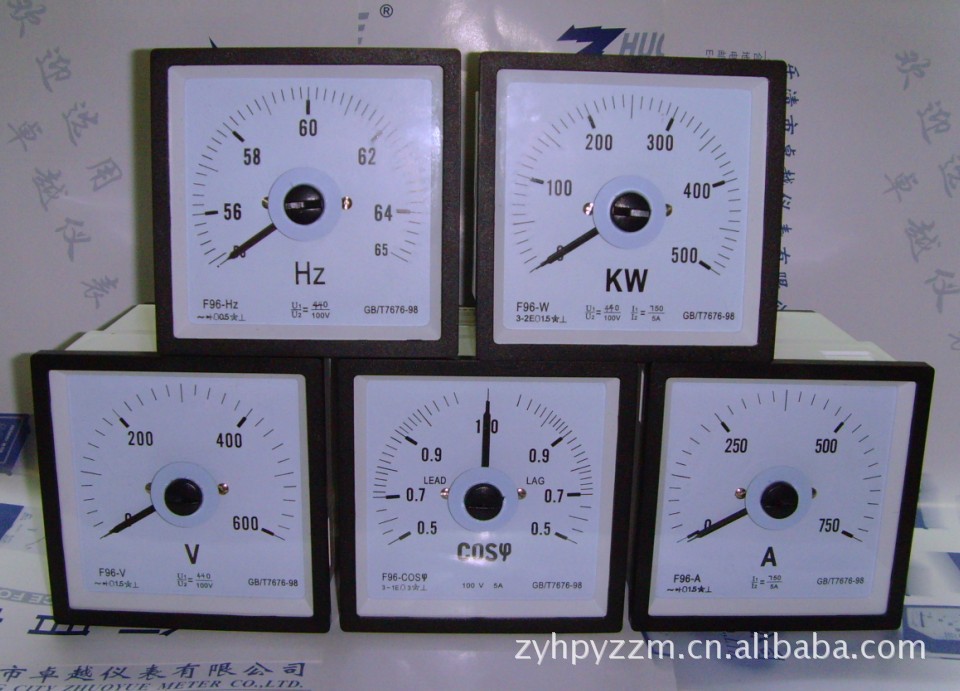

本系列產品為磁電系和電磁系兩種，適用于安裝在各控制系統和配電系統的顯示面板和大型開關板上指示相關電參數，如：交直流電流、電壓、功率因數、功率、同步值、頻率、展開電壓和過載電流等。產品性能符合GB7676-98標準。

板表主要技術參數

準確度為：1.5級2.5級 使用條件：-20~+50℃ 相對濕度≤85% 耐壓影響：自頻定值變化±15%時，引起指示值誤差不超過基本誤差 機械性能：能承受加速為30米/秒2、沖擊頻率每分鐘80-120次、二小時運輸顛震 工作位置：垂直方向使用

板表電流電壓表測量范圍

名稱 Name

常用規格（測量范圍）

備注 Note

交流電流表 AC ammeter

A

0.5-50A

直接接通 Directly switch on

10/5A-800/5A

經電流互感器通次級電流 Switch on second current through current transformer

KA

1KA-10KA

交流電壓表 AC voltmeter

V

10V-600V

直接接通 Directly switch on

KV

1KV-35KV

經電壓互感器通次級電壓100V

直流電流表 DC ammmeter

UA,MA

50uA-500uA 1mA-500mA

直接接通 Directly switch on

A

1A-20A

15A-750A

外附分流器75mV Buildout current divider

KA

1KA-3KA

直流電壓表 DC voltmeter

V

3V-600V

直接接通 Directly switch on

KV

1KV-3KV

外附定電阻 Buildout rated resistance

本產品整體輕巧簡單，實用性能好，外觀呈乳白色、光滑無暇癡、阻燃、防裂、防脆?？潭缺肀P線條、字體清淅。夾持式安裝，配有兩個夾持件及附件螺絲，安裝方便，正面尺寸96*96，開孔尺寸92*92
