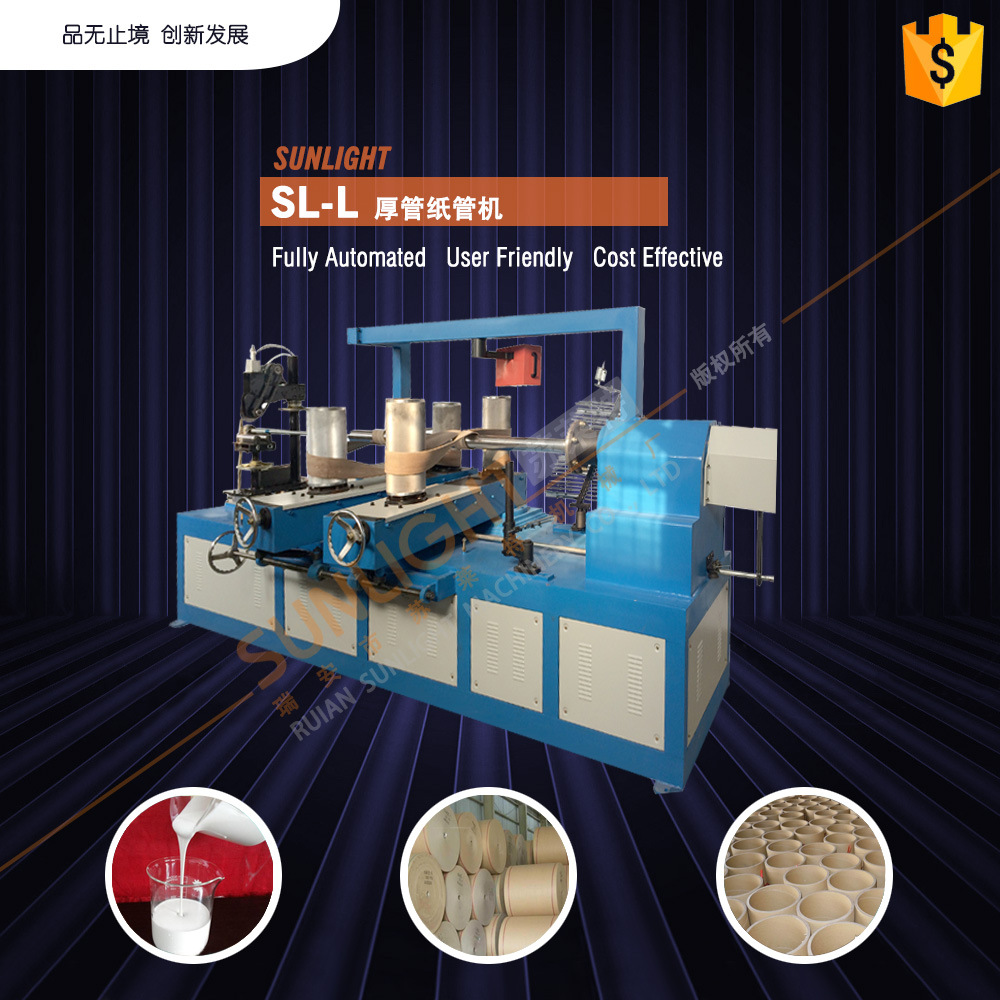

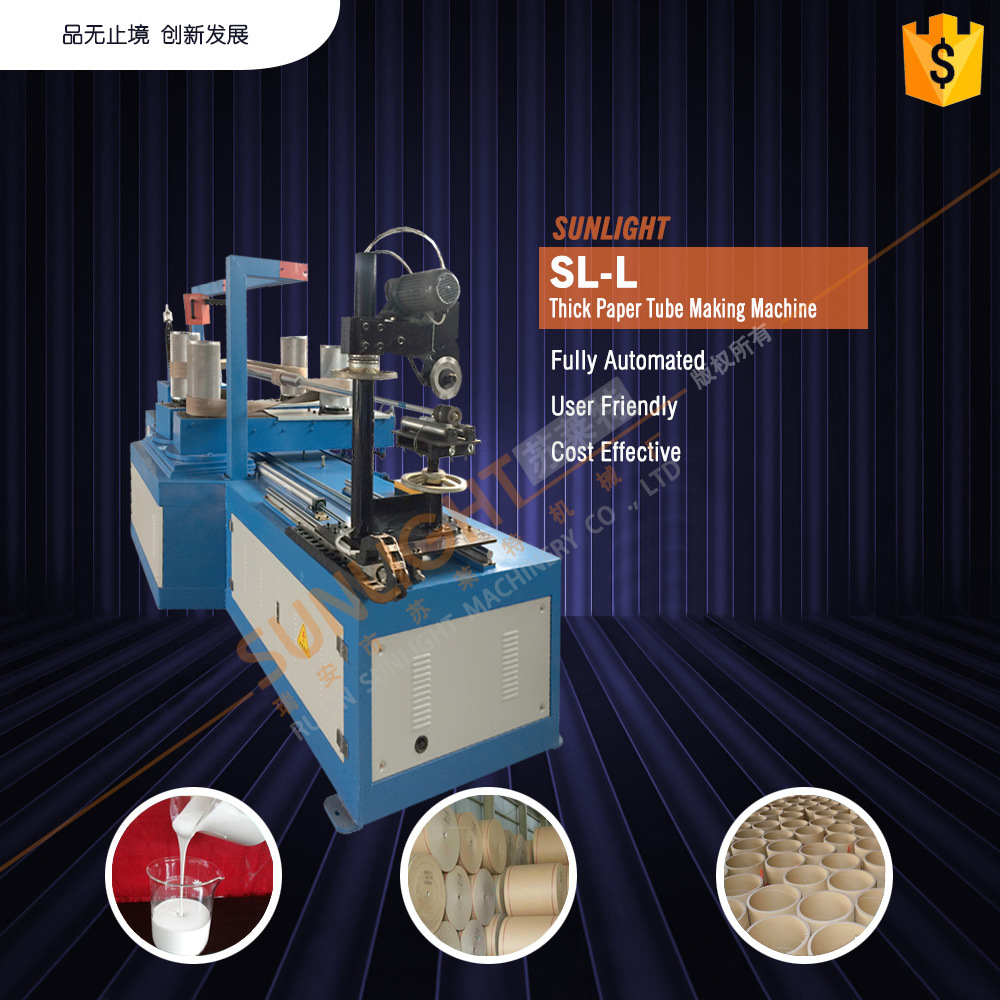

SL-L數控紙管機/卷管機 運轉高***易操作 瑞安蘇萊特機械

特點：

1.采用微電腦設定的線切割長度，更準確的觸摸屏方便的進行數據調整。

2.采用人機界面操作，操作更方便。

3.供紙架，紙盤電動提升裝置將分切好的紙卷放入供紙架上，方便操作。

4.選擇單面或者雙面上膠系統

5.螺旋卷管，采用懸掛式的操作面板，專用的操作系統，可皮帶松緊裝置(手輪驅動)。

6.紅外線控制單刀在線切管

主要技術參數

紙張層數

3-24層

卷管內徑

50-250mm

卷管壁厚

1-15mm

切管長度

1000-5000mm

卷管速度

0-25米/分鐘

機頭

四機頭雙皮帶

定軸方式

法蘭

切割方式

單圓刀切割

上膠方式

雙面（可定制單面）

定長方式

紅外線

操作人員

2-3人

速度控制

變頻調速

電源

380V三相50Hz

機器尺寸

主機

4600*1950*1900mm

整套機器占地面積

15000*11500*2900mm

重量

4500kg

傳動系統

主電機

中國皖南15KW

主電機轉速

1400r/min

輪轂轉速

48r/min

輪轂輸出強度

3000N.m

減速箱

WPO155

傳動鏈條

16A*2

控制系統

PLC

臺灣臺達

人機界面

深圳顯控（觸摸屏）

變頻器

18.5KW深圳正弦

執行元件

正泰

信號元件

滬工

氣動元件

浙江星辰

電氣元件

正泰

軸承

哈爾濱

主要配置

上紙紙架

24層整體式紙架

上膠系統

24層噴淋式膠架

底紙架

1套

面紙架

1套

卸料架

1套

皮帶

4條（尺寸與模具匹配）

芯棒（模具）

2條（尺寸由客戶提供）

皮帶調節

手動

膠紙架角度調節

手動（選配電機調節）

膠水自動供給

獨立式腳盆配樹脂***，膠泵電機1.5kw

紙帶潤滑油供給

自動

配件

通用扳手

1個

開口扳手

1個

工具箱

1件

***

1個

刀片

2把

三通

1個

氣管

8米

限位開關

1個
