LED DVI/HDMI視頻控制器,4網口控40萬點控1020分控支持多種分辨率

一、簡介
H803TV是通過DVI/HDMI接口傳輸數據的聯機主控，具有傳輸速度快，控制LED燈具多等特點。可以脫離配套電腦軟件運行，所以能連接各種操作系統的電腦，還能連接任何DVI/HDMI輸出接口的設備。連接電腦時主要使用復制模式，當然也支持多顯示器的擴展模式和雙顯示器模式。
配套分控為H801RA和H801RC。配套軟件為《LED演播軟件》V3.97及以上版本。

二、可控驅動芯片

LPD6803、LPD8806、LPD1882、LPD1889、LPD6812、LPD1883、LPD1886；DMX512、HDMX 、APA102、MY9221、DZ2809、SM16716 、SM16711；UCS6909、UCS6912、UCS1903、UCS1909、UCS1912；WS2801、WS2803、WS2811、INK1003；TM1812、TM1809、TM1804、TM1803、TM1913、TM1914、TM1926、TM1829、TM1906、TM1814；BS0901、BS0902、BS0825、BS0815、LY6620、BS0825；LD1510、LD1512、LD1530、LD1532；TLS3001，TLS3002；DM412、DM413、DM114、DM115、DM13C、DM134、DM135、DM136；MBI6023、MBI6024、MBI5001、MBI5168、MBI5016、MBI5026、MBI5027、 74HC595、6B595、TB62726、TB62706、ST2221A、ST2221C、XLT5026、ZQL9712、 ZQL9712HV、HEF4094、A8012等。

三、性能特點
1、每臺控制40萬像素點，四個輸出網口，每個網口多控制10萬點。
2、四個網口獨立配置，可控制不同芯片的燈具，每個網口多連接255個分控，每臺H803TV多連接1020個分控。
3、使用DVI視頻分配器，多臺主控分區控制，數量不限，實際控制能力取決于DVI輸出設備，如一臺雙顯電腦可控制384萬點。
4、支持多種分辨率1024X768、1280X720、1280X960、1280X1024、1360X765、1360X1020、1600X900、1600X1200。
5、屏幕刷新頻率建議設置為60Hz。
6、每個H801RA控制3412像素點，輸出一個或四個端口；每個H801RC控制8192像素點，輸出一、四或八個端口。支持LED燈具的任意造型。
7、支持單、雙通道燈具，還支持有空位和亂序的特殊燈具。
8、采用免驅動USB傳輸控制數據，32位和64位操作系統同樣使用。
9、傳輸信號采用快速以太網協議，標稱距離為100米。可通過IP轉換器和光電轉換器，使得傳輸距離達到25千米以上。

四、連接圖
1．連接一臺H803TV：

2．利用DVI分配器連接多臺H803TV：

五、配件
DVI線，USB線，DC9V電源

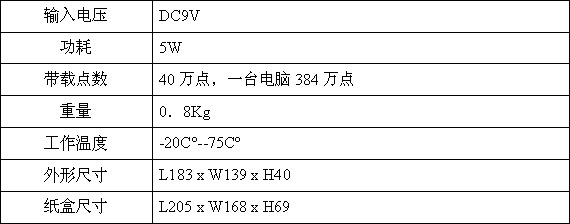

六、規格參數
