G3050-9電工套管彎曲試驗機

1、前言

本試驗機適用于絕緣電工套管等材料的彎曲試驗，彎曲的總角度為180°，試驗后，觀察試樣有無裂痕。符合GB/T14823.2《電氣安裝用導管 特殊要求一剛性絕緣材料平導管》、JG/T3050《建筑用絕緣 電工套管及配件》及ZBG33008《聚氯乙稀塑料波紋電線管》等要求。

本試驗機能在一臺設備上測試標準規定的三種導管，不需要更換成形模及彎曲型輥。且操作方便、直觀可靠，因此，應用愈來愈廣泛。

2 技術參數

試樣導管直徑: 16/20/25mm

成形模槽底半徑:48/60/75mm

彎曲型輥中心軌跡半徑: 84 /105 /131.25mm

成形模及彎曲型輥槽半徑：8.1 /10.1 /12.6mm

彎曲型輥槽底直徑：24 / 30 /37.5mm

試樣彎曲總角度： 180°

外形尺寸：長×寬×高 350×320×850mm

重 量 ： 37kg

3 結構說明

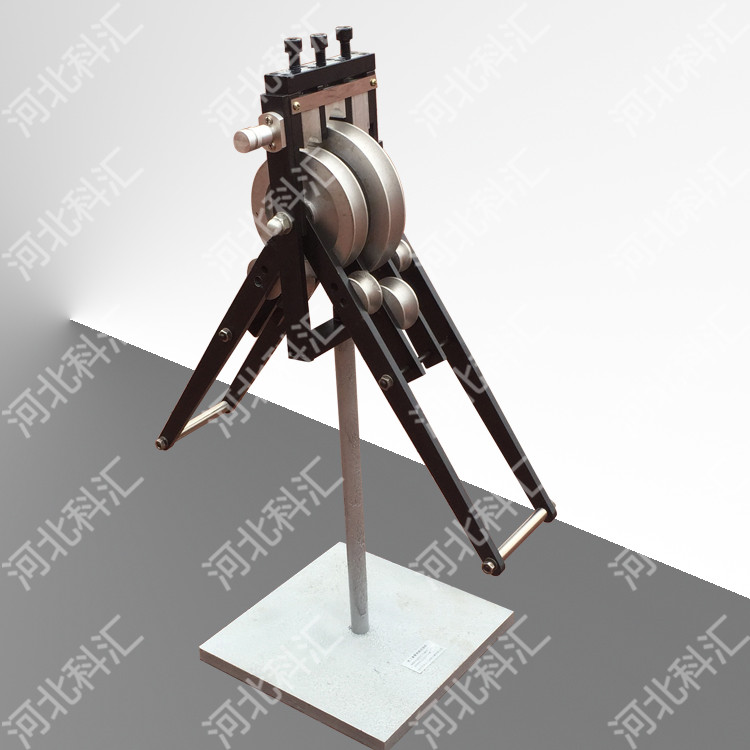

本試驗機由底座、支架、成型模、彎曲型輥、夾緊裝置等組成。

4 操作

4.1 將試驗機放置平穩，表面擦拭干凈。

4.2 試驗前，先將彎曲輔助件插入每個試樣中，彎曲輔助件可以是由無毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管最小內徑小0.7-1mm）。或采用生產廠所推薦的彎曲輔助件。

4.3 將試驗機兩邊的手柄抬起，根據不同直徑的試樣，選擇相應的成形模（輪），將試樣插入成形模和彎曲型輥（輪）之間，轉動夾緊手柄，用夾緊裝置輕輕夾在成形模的槽中。

4.4 將試樣兩邊的手柄緩緩壓下，使試樣彎曲的總角度約為180°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。

4.5 試驗后，觀察試樣有無裂痕。

4.6 如試樣不易取出，可撥出定位銷，將夾緊裝置轉動一定角度后，取出試樣。

4.7 試驗結束后，將試驗機擦拭干凈，放在干燥處保存。
