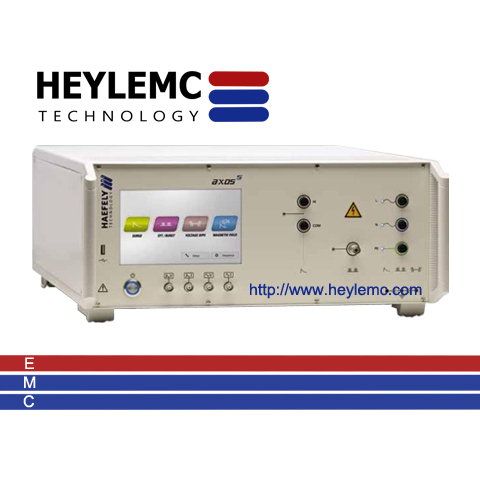

供應瑞士哈弗萊(HAEFELY)電壓跌落和中斷模擬器AXOS5

IEC/EN 61000-4-11 電壓跌落和中斷

電壓跌落和中斷由于電網或電力設施的故障、電網出現負荷大的變化而引起。電能質量逐漸成為討論的中心議題。電源中的干擾源是由帶有非線性元器件的電子電源控制器所產生，如在電磁爐，熱水器，洗衣機，電視機，節能燈，電腦等家用電器中頻繁使用的晶閘管的。

AXOS5 多功能抗擾度測試儀將我們獨立測試系統中所有優的測試單元集成為一套獨立的經濟解決方案。功能包括 5 kV電快速瞬變脈沖群、 5 kV浪涌組合波、 交直流電壓跌落/中斷和脈沖磁場，并且內置單相耦合/去耦合網絡。

該系統可依據IEC,EN,ANSI,IEEE,GB和UL標準執行快速完整的自動抗擾度測試。

AXOS5 可通過前面板大尺寸彩色圖形界面的觸摸屏操作，也可以通過自動控制軟件通過計算機程控。

簡單的用戶菜單和按照不同標準預定義的測試程序使得測試變得更加簡單和快捷，甚至是對于很少使用該設備的用戶也是如此。

多種附加功能使得測試系統更易集成于用戶特定的測試環境和測試場所中。

所有的測試參數都可在超過標準要求的寬測試范圍內任意可調。結合在測試中測試參數可設定的能力，AXOS5不僅是理想的兼容和預兼容測試產品，而且是在研發設計階段檢測和調試的理想測試工具。

一系列高性價比且方便用戶使用的電源線和對稱或非對稱數據（信號）線的耦合/去耦合網絡作為選件。

?特點&作用

操作簡單：帶有手動或自動測試模式，測試程序預定義和可視化的測試連接圖及輔助的程控軟件

經濟高效?

觸摸屏保證測試的高效；多年豐富經驗和專業水平的高性價比產品

安全和可靠：通過安全連鎖接頭，告警燈和緊急制動開關等功能保證測試的安全和可靠。

浪涌脈沖監測和用于測試評估被測設備電源的電壓和電流監控功能

自動生成測試報告，包括測試參數、測試配置和測試結果。

通用規格

電源

85 V - 264 V 50/60 Hz

尺寸 (W x H x D)

22“ / 6U (45 x 27 x 50 cm)

用戶存儲空間

無限制

重量

30 kg

遠程接口

以太網, RJ45

USB

USB存儲卡

顯示

7" / 800x480 / 24位

觸摸屏

輔助接口

D-sub 37p，用于外部CDN, 外部調壓器等.

外觸發

5 V TTL

同步輸入

BNC, 10 V – 264 V AC

觸發輸出

5 V TTL

外部開始/停止輸入

5V TTL, 開始 /停止的測試程序定義

EUT 失敗輸入

5 V TTL

模擬信號輸出

0 – 10 V,供外部選擇使用

告警燈輸出

2 x 24 V / 1 A DC

安全電路

測試回路未閉合時停止測試

IEC / EN 61000-4-11 EDITION 2 AND IEC / EN 61000-4-29 跌落 & 中斷

電壓

264 V AC/DC

中斷時間

0.5周期 – 800周期100 μs – 1000 min

電流

16 A AC/DC 連續;

20 A 持續5 s;

23 A 持續3 s;

40 A 持續3 s

大于 500A沖擊電流

間隔時間

1 周期 – 800 周同步

100 μs – 1000分鐘

異步

觸發

自動

手動

外部觸發輸入

測試時間

1 s – 1000 min

無窮大

中斷

跌落幅度

0%

0% – 99%（通過外置調壓源）

相位同步

0 – 359°

16 / 40 / 50 / 60 Hz

異步模式

電壓有效值監控

BNC輸出: 100:1 顯示: 4 位

電流有效值監控

BNC 輸出: 10 A/V 顯示: 4位
