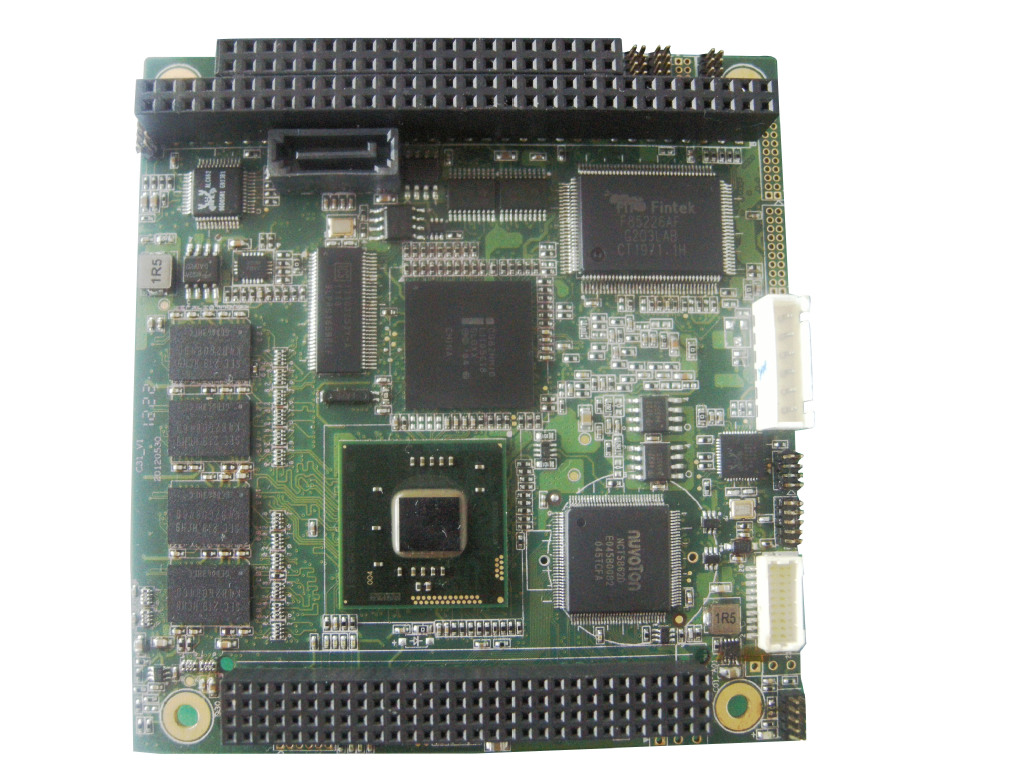

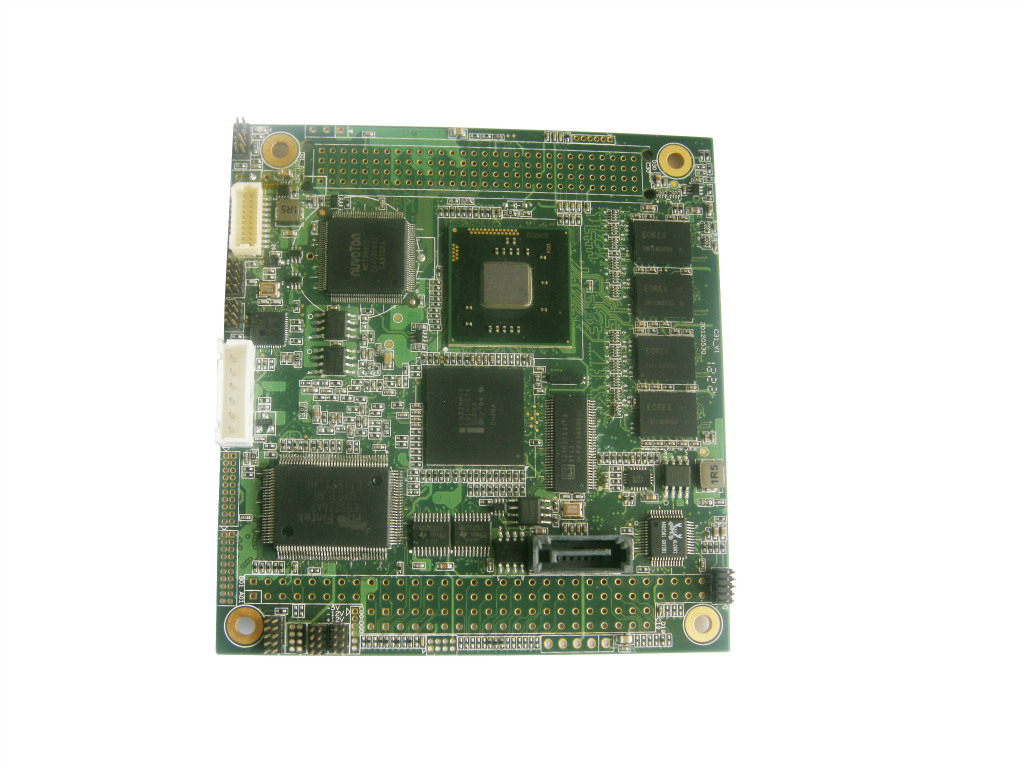

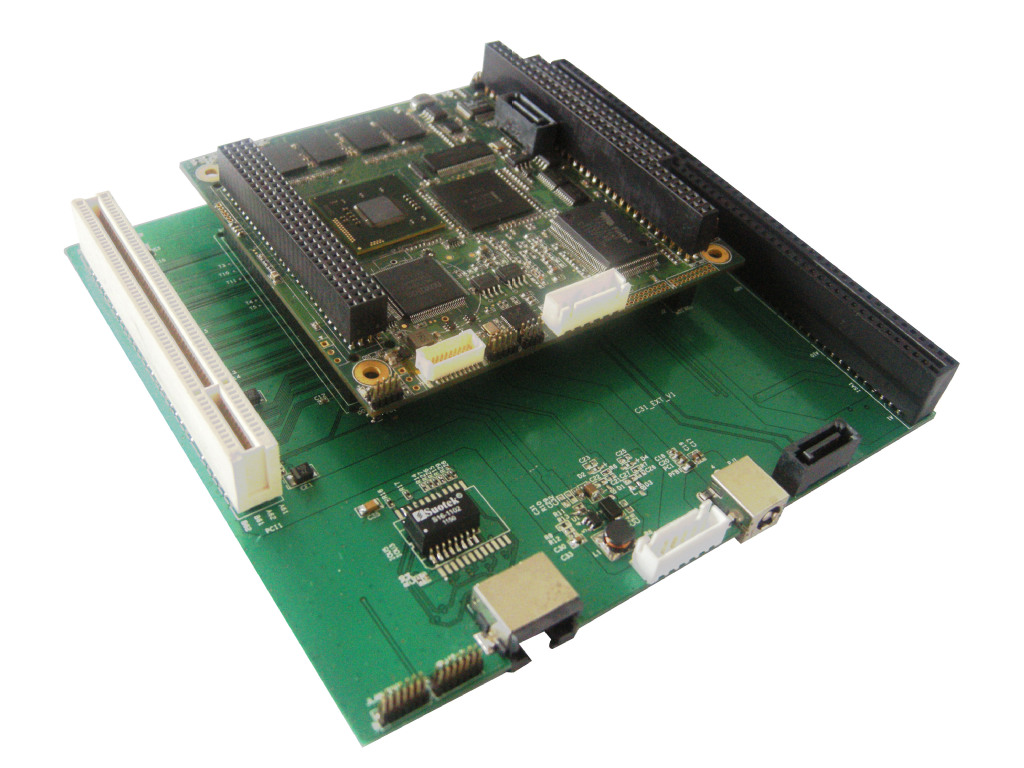

N2600 PC104 工控主板

產品說明：

C31嵌入式PC104板，采用嵌入式N2600微處理器，板載2GB DDR3 SDRAM，板上具有1個44PIN/2.0mm標準硬盤接口；1個網卡接口；4個RS232標準9線串口；1個標準VGA接口，4個USB，1個TFT LCD接口，1個LVDS接口；AC97 2.0總線標準；I/O接口；8路TTL輸入，8路TTL輸出；標準PC/104接口。串口、網絡接口均采用防EMI設計。
SW-3569A板集成度高、體積小、功能齊全、低功耗，可廣泛應用于電力、環保、醫療、智能交通、網絡通訊、公共交通等各種嵌入式智能設備中

產品特性：

● 在板嵌入式N2600微處理器
● 板載2GB DDR3 SDRAM
● 1個10/100M網卡，適應簡易性網絡應用
● 4個USB2.0
● 4個COM口（標準9線串口，COM3、COM4同時支持RS485模式）
● 板上VGA/TFT LCD/LVDS顯示接口
● HD AUDIO音頻總線標準●

單12V供電電源
● 可應客戶要求，裁減部分功能，以滿足客戶的實際需求

產品規格：

結構： 嵌入式PC/104工業計算機主板結構
處理器: 嵌入式N2600微處理器，1M二級緩存,主頻1600MHz，雙核4線程

芯片組: N2600 NM10
內存: 2G DDR3 SDRAM
看門狗定時器: SIO內置WATCHDOG，128級，0～255秒，產生RESET信號，間隔2秒
網絡: 1個REALTEK 8139DL 10/100M網卡接口

SATA接口： 1個SATA

COM接口： 4個RS232標準9線串口，COM3、COM4同時支持RS485模式
USB接口： 4個標準USB 2.0接口，支持USB啟動
顯示接口： 1個標準VGA接口，1個TFT LCD接口，1個LVDS接口
AUDIO接口： AC97 2.0總線標準，支持MIC IN，LINE IN，SPEAK OUT
BIOS: SPI

RTC: 含在南橋芯片內部，支持CMOS設置數據保存
LED指示燈: 電源、硬盤指示燈
總線接口: 標準PC/104接口(可選)
電源需求: AT電源接口，單5V供電
CE設計: 串口、網絡接口均采用防EMI設計
印刷電路板: 8層
工作溫度： - 20℃～ 70℃不間斷工作，低功耗CPU無需風扇
相對濕度： 相對濕度5%～95%，非凝結
尺寸: 符合PC/104標準尺寸，96mmx 115mm
