60BL系列直流無刷電機

高性能釹鐵硼磁鋼無刷電機，0.25--1.3N.m，12--310v，1500-8000轉/分鐘

配套直流無刷電機調速器，無級調速、正反轉、轉速顯示

一、概述

BL系列直流無刷電機采用4極、8極轉子設計，型號有42、57、60、70、80、110等系列。

0.1N.m到6N.m的連續轉矩，高性能釹鐵硼磁鋼提供3倍以上的峰值扭矩。

二、主要特點

1、特點：

1）、低噪音 2）、低溫升 3）、恒扭力

2、特性

使用環境溫度

-25℃～ 60℃

使用環境濕度

20%～95%

儲存環境濕度

20%～85%

繞組類型

Y型接法

霍爾傳感角度

120?

絕緣電阻

100MΩ

絕緣等級

B級

三、技術參數

型號

額定電壓

VDC

額定轉速

RPM

額定扭矩

N. m

額定功率

W

機身長

L（mm）

極數

軸徑

D（mm）

重量

Kg

ST60BL80-230

24

3000

0.25

80

80

8

8

0.9

ST60BL100-215

24

1500

0.5

80

100

8

8

1.25

ST60BL100-230

24

3000

0.5

150

100

8

8

1.25

ST60BL120-430

48

3000

0.75

250

120

8

14

1.6

ST60BL120-3130

310

3000

0.75

250

120

8

14

1.6

ST60BL145-3130

310

3000

1.3

400

145

8

14

2.5

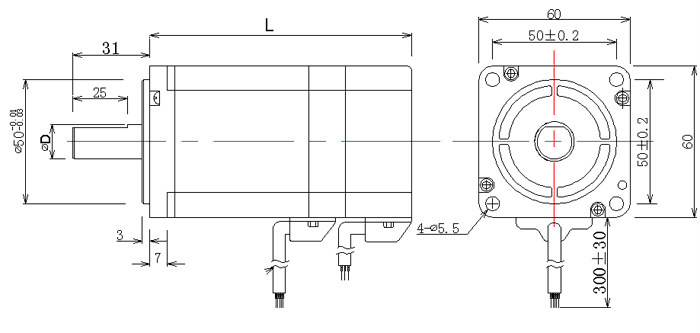

四、尺寸圖

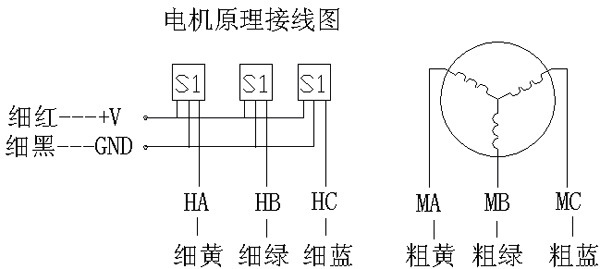

五、接線圖
