9kw永磁同步油田抽油機專用電機

9kw永磁同步油田抽油機專用電機的詳細描述：

三相稀土永磁同步電機主要技術參數（常規型）

機座號

額定功率

額定電壓

額定頻率

額定電流

額定轉矩

頻率范圍

轉速范圍

100L-4

1.5KW

380V

50HZ

2.9A

9.6NM

10-50HZ

300-1500rpm

132S-4

5.5KW

380V

50HZ

11A

25NM

10-50HZ

300-1500rpm

132M-4

7.5KW

380V

50HZ

15A

48NM

10-50HZ

300-1500rpm

160M-4

11KW

380V

50HZ

22A

70NM

10-50HZ

300-1500rpm

160L-4

15KW

380V

50HZ

27A

96NM

10-50HZ

300-1500rpm

100L-6

2.2KW

315V

50HZ

5.6A

22NM

5-50HZ

100-1000rpm

112M-6

3KW

315V

50HZ

7A

29NM

5-50HZ

100-1000rpm

180L-6

18.5KW

380V

50HZ

37A

177NM

5-50HZ

100-1000rpm

225M-6

24KW

300V

50HZ

45A

235NM

5-60HZ

100-1200rpm

280M-6

37KW

300V

50HZ

68A

355NM

5-60HZ

100-1200rpm

225M-6

30KW

300V

50HZ

55A

295NM

5-60HZ

100-1200rpm

112M-8

2.2KW

380V

50HZ

4.8A

28NM

5-50HZ

75-750rpm

132S-8

3KW

380V

50HZ

6.8A

40NM

5-50HZ

75-750rpm

160M-8

4KW

380V

50HZ

11A

52NM

5-50HZ

75-750rpm

180M-8

7.5KW

300V

50HZ

15A

96NM

5-50HZ

75-750rpm

180M-8

9KW

300V

50HZ

17A

115NM

5-50HZ

75-750rpm

225S-8

11KW

300V

50HZ

23A

140NM

5-50HZ

75-750rpm

225S-8

15KW

380V

50HZ

30A

195NM

5-50HZ

75-750rpm

225M-8

18.5KW

380V

50HZ

37A

240NM

5-50HZ

75-750rpm

產品型號說明：

TYCJXZD-225-8A

TYCJXZD-稀土永磁同步變頻電動機

J-建達公司產品代表

225S-電動機座號（S、M、L分別代表機座長短）

A-派生同一機座號產品，區別功率、參數（A、B、C、D等）

8-電機極數

使用條件：

1、 海拔高度不超過1000米

2、 環境空氣溫度隨季節變化而變化，但不超過40℃

3、 環境空氣相對溫度＜95%

TYCJ三相稀土永磁同步電動機的特性及應用范圍

1、 運轉精度高，轉速與外加頻率同步，克服了異步電動機轉速隨外加負載變化而變化的弱點。

2、 運行可靠，無刷運行，克服了直流電動機的需要電刷運行的弱點，實現基本免維修。

3、 體積小，效率高。由于轉子采用了永磁體結構，省去勵磁功率，減少了電動機損耗，提高了工作效率。

4、 調速范圍大，精度高，與異步變頻調速相比，具有調速范圍大，調速特性硬，可實現開環或閉環調速。

5、 經濟性，采用這種永磁同步電機比普通三相異步電動機、直流有刷電動機更經濟節能。

6、 目前生產的三相稀土永磁同步電機已廣泛應用于石油化工、紡織機械、造紙、礦山機械、印染等行業的調速傳動設備上。

特別提示

1、 此電動機可按用戶要求選配光電式編碼器和旋轉變壓器編碼器，訂貨時需要事先說明。

2、 全系列的此類電動機均為F級絕緣，防護等級為IP54，S1工作制，特殊要求請事先說明。（絕緣材料的允許的溫度為150℃；防止外物侵入，但不能完全防止灰塵進入，進入少量的灰塵不影響其工作；在恒定負載下的運行時間足以達到熱穩定。）

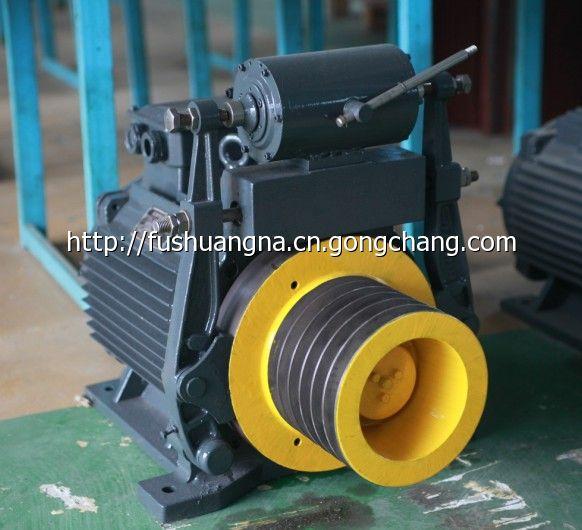

3、 油田用抽油機專用電機均以自帶雙驅動強激磁型制動器，可分為前制動和后制動，根據用戶要求選擇，輸出帶輪尺寸根據用戶要求選配。

4、 紡織專用電機適用于高速機和低速機通用型，機座號已升級為152，孔距與原機一樣。如特殊要求，事先聯系說明。

5、 我們可特殊設計滿足您的要求（訂貨時應注明電機型號、規格、功率。頻率、電壓及轉速范圍和安裝方式及驅動器的要求）

油田抽油機專用永磁同步電機的特點

具有起動轉矩大，高效率和寬廣的經濟運行范圍。

主要性能如下：

1、 起動性能：該系列電動機的起動轉矩倍數大于3；

2、 功率因數：在額定負載時不低于0.93，在1/2額定負載時不低于0.9，在1/4負載時不低于0.85

異步起動永磁同步電動機結構

異步起動永磁同步電動機具有自起動能力，兼有感應電動機和電勵磁同步電動機的特點，它依靠定子旋轉磁場與籠型轉子相互作用產生的異步轉矩實現起動。正常運行時，轉子運行在同步轉速，籠型轉子不再起作用，其工作原理與電勵磁同步電機基本相同，不同之處在于永磁同步電機由永磁體提供機電能量轉換所需要的磁場，取消了電勵磁同步電動機的集電環、電刷以及勵磁電源。結構簡單。緊湊。免維修，能量密度顯著提高，省去勵磁后節能效果更顯著，經濟運行范圍更寬廣。功率因數接近1,輕載和高負載運行效率都較高，可直接在1頻率狀態下啟動運行，在不需調速的情況下替代異步電動機。

產品廣泛應用于紡織、油田、玻璃、包裝、印染、機械、礦山等行業的異步電動機直接替換，以及調速運行。
