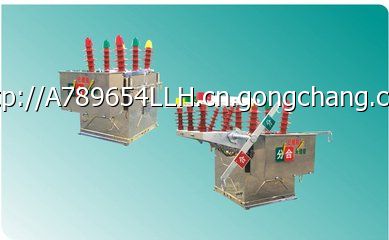

戶外高壓真空斷路器ZW8-12/630-20手動

戶外高壓真空斷路器ZW8-12/630-20手動的詳細描述：

概述

ZW8－12系列戶外高壓真空斷路器為額定電壓12kV，三相交流50Hz的戶外高壓開關設備，主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
ZW8－12G是由ZW8－12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用，也可自備電源，有內置PT與外置PT。
本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。

型號及其含義

主要技術參數

序號

名稱

單位

數據

6.3KA

12.5KA

20KA

1

額定電壓

kV

12

2

工作電壓

kV

12

3

額定電流

A

630

4

額定短路負載開斷電流

kA

6.3

12.5

20

5

額定短路關合電流(峰值)

kA

16

31.5

50

6

額定峰值耐受電流

kA

16

31.5

50

7

額定短時1min耐受電流

kA

6.3

12.5

20

8

額定絕緣水平

工頻耐壓(干式)

kV

42

雷電沖擊耐壓(峰值)

75

9

額定操作順序

分-0.3S-合分-180S-合分

10

機構壽命

次

10000

11

額定短路開關電流開關次數

次

30

12

操作機構額定合閘電壓

V

110,220

13

操作機構額定分閘電壓

V

110,220

14

觸頭開距

mm

11±1

15

超行程(觸頭彈簧壓縮長度)

mm

3

16

三相分、合閘不同期性

ms

≤2

17

觸頭合閘彈跳時間

ms

≤2

18

平均分閘速度

m/s

1.0±0.2

19

平均合閘速度

m/s

0.7±0.15

20

分閘時間

操作電壓下

s

0.015-0.05

操作電壓下

0.03-0.06

21

合閘時間

s

0.025-0.05

22

各相主回路電阻(組合斷路器主回路電阻)

μΩ

≤120(≤200)

23

動靜觸頭允許磨損累計厚度

mm

3

外形及安裝尺寸圖
