●概述

JGGQ-63自復式過欠電壓保護器采用控制線路采用高速微低功耗處理器為核心、磁保持繼電器為主電路、模數化標準設計，當供電線路出現過電壓、欠電壓時，保護器能在持續高壓沖擊下迅速、安全地切斷電路，避免異常電壓送入終端電器造成事故的發生，當電壓恢復正常值，保護器將在規定時間內自動接通電路，確保終端電器在無人值守情況下正常運行。

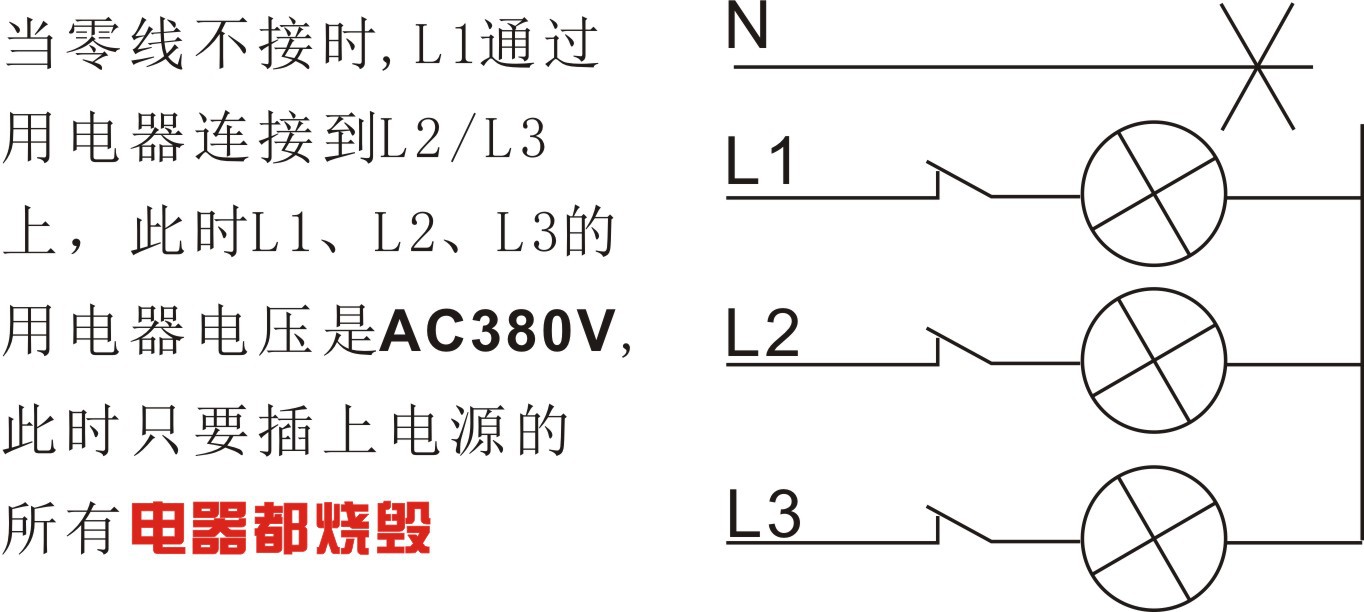

超電壓產生原理：

1　單相線路發生過欠電壓時切斷線路，單相線路電壓恢復正常經延時后自動復位接通線路，無需人工操作。
2　線路出現瞬態或暫態過電壓時，保護器不產生誤動作。
3　線路由于接點不實等故障出現電壓不穩,或突然斷電又突然來電時，保護器不接通線路。
4　線路故障電壓為時，保護器自身不會被損壞。
5　保護器呈反時限動作特性，動作時間≤1s。
6　電壓保護范圍：：AC0～600V。
7　耐受沖擊電壓：4kV（符合Ⅲ類電器的安全標準）。
8　保護器有雙色發光二極管指示工作狀態，綠色―正常電壓指示，紅色－過欠電壓或延時指示。
9　外形模數化設計，導軌式安裝。
10 接線能力：25平方毫米及以下絕緣導線。

1、工作電壓：AC220V、頻率50Hz
2、產品規格 ：20A、32A、40A、50A、63A（阻性）
3、負載功率：4.4KVA、6.6KVA、8.8KVA、11KVA、13.8KVA
4、過壓動作切斷值：AC270±5V
5、過壓恢復值：AC255±5V
6、欠壓動作切斷值：AC170±5V
7、欠壓恢復值：AC185±5V
8、斷電后送電延時：40±5秒
9、動作延時時間： ≤1秒
10、自身功耗：≤2W
11、電氣機械壽命：≥10萬次
12、外形尺寸：85.5×36×66mm(長×寬×高)。

●符合標準
JGJ242-2011 《住宅建筑電氣設計規范》
JGJ/T16-2008 《民用建筑設計規范》
GJBT-672 《住宅小區建筑電氣設計與施工》標準圖集
GB/T68895.10-2001《建筑物電氣裝置》
符合Ⅲ類電器的安全標準
JB/T××××-2015 《自恢復式過欠壓保護器（OUPA)》 未發布標準更新中
