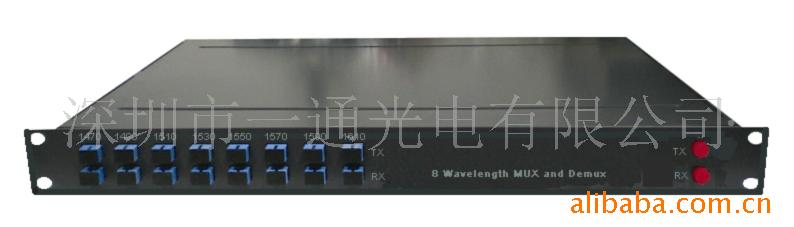

Optostar OP-MUX 以及OP-DEMU系列設備是一通光電推出的無源機盒式CWDM設備，可取代光纜敷設，以較低成本迅速提升帶寬利用率。該產品主要應用于城域網的接入層、校園網、企業網以及各種專用行業的網絡（如銀行、稅務、教育、公安等，可以用較低的價格來獲取較高的帶寬。可以構成環網、點到點、鏈型拓?fù)浣Y(jié)構.

該產品是有源的OP-CWDM系列的有力補充,由于目前的光交換機大都帶SFP以及GBIC插接口.可以配合我公司生產的不同距離的SFP/GBIC CWDM 模塊使用.使用成本低,可以支持155M, 622M, 1.25G,2.5G, 4.25G以及10G的速率.

* 采用低成本CWDM波分復用技術；* 低插損的無源合波分波單元設計；* 各種不同距離的CWDM特定波長SFP或者GBIC光模塊供用戶選擇；* 提供多達16通道的復用和解復用功能；* 提供固定上下1/2/3/4的光通道分插復用器；* 模塊化的復用解復用器和分插復用器設計；* 整個系統不需網管，無需供電，系統穩定可靠；* 適應于點到點、鏈形、環形等網絡拓?fù)浣Y(jié)構。

CWDM光模塊技術指標

參數

指標

CWDM光模塊接收部分技術參數

小接收靈敏度

GE接口：-24dBm@PIN；-32@APD

2.5G接口：-22dBm@PIN；-30@APD

接收機反射

-27 dB

小過載功率

-3 dBm @PIN ； -9 dBm @APD

輸入信號波長范圍

1260 nm～1650 nm

CWDM光模塊發送部分技術參數

標稱光源類型

MQW-DFB

光源譜特性

-20dB譜寬：1 nm

小邊模抑制比：30 dB

中心波長偏移

±6.5 nm

光信道波長間隔

20 nm

標稱中心波長

1471 N×20

平均發送功率

0～5 dBm

小消光比

10 dB @2.5G

色散容納值

2000 Ps/nm

眼圖模框

G.957、IEEE 802.3

MUX的主要技術參數

參數

指標

4波

8波

插入損耗
