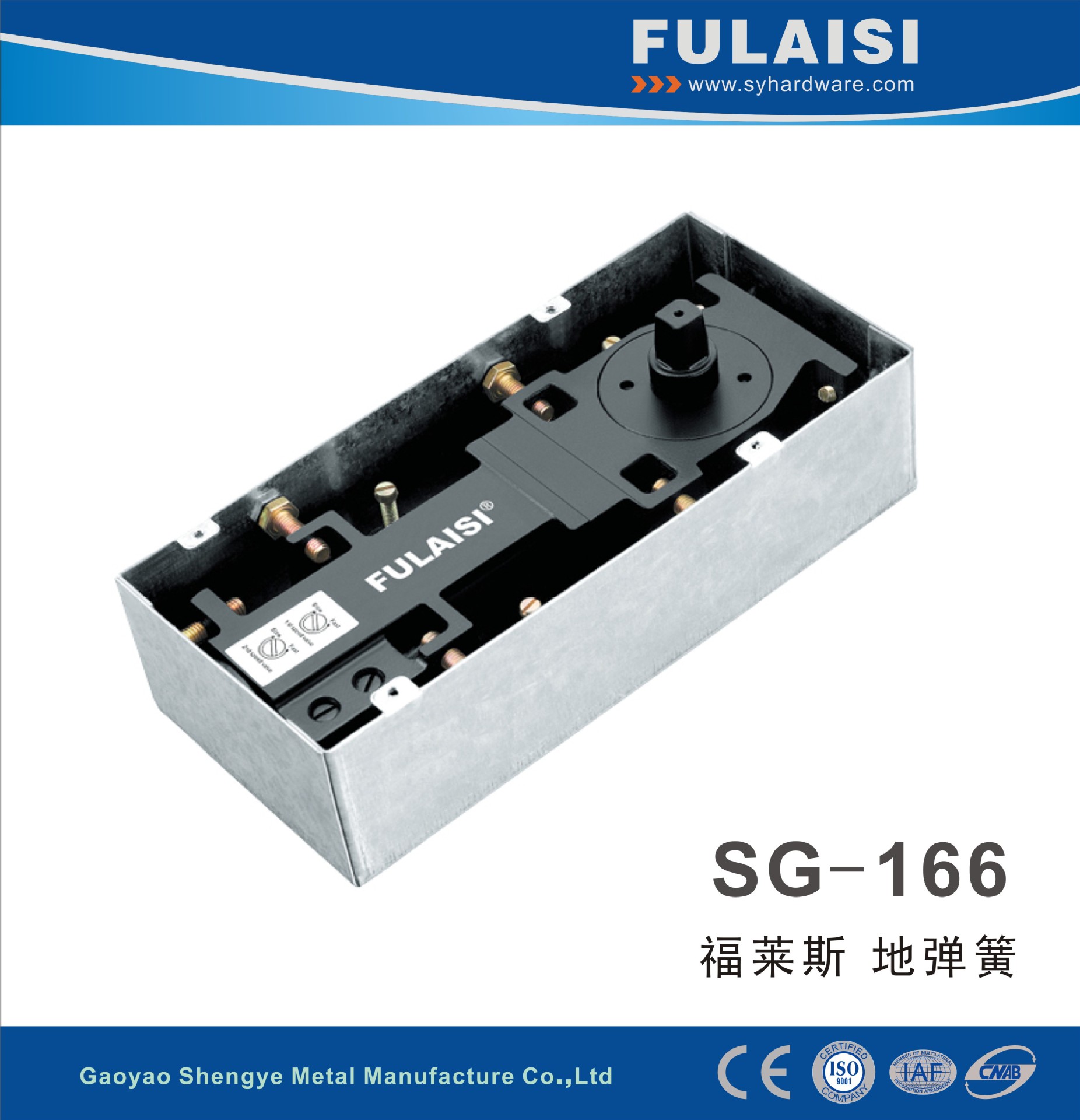

福萊斯優質實用液壓地彈簧 SG-166

福萊斯優質實用液壓地彈簧 SG-166

通過CE驗證

詳情：

開啟角度：105度

關閉時間：≧46s

小關閉時間：≦3s

運轉次數；不低于50萬次

保修時間：3年

技術參數：

開門力矩：42 n.m

關閉力矩：21n.m

合適門寬和門高：1200*2400mm

開門定位偏差：﹢﹣0.3度

定位：90度

使用溫度范圍：-40℃， 40℃

注意事項：

1.安裝時凸輪頭必須同支臂，門夾頭水平配合，以免此處配合不平導致開關門時發生響動。

2. 凸輪頭斜面不得磨削，以免中心定位晃動，產生響聲。

3. 凸輪頭處必須安裝防塵蓋，以免因雜質導致此處發生漏油現象。

性能描述：

1. 0度門扇關閉

2. 90度可定位

3. 開啟角度180度

4. 105度-90度為緩沖區

5. 關門為兩段調速： 速：90-20度 第二速：20-0度

工廠實景

證書

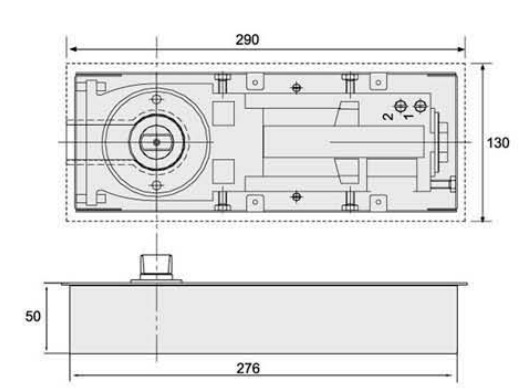

地彈簧的尺寸

開啟示意圖

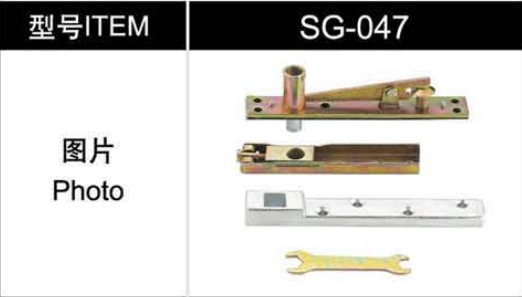

安裝配件

安裝示意圖

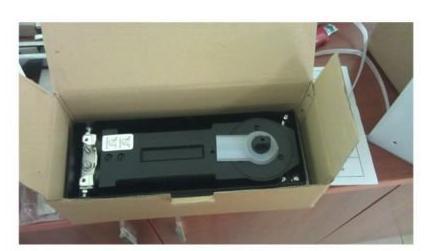

包裝
