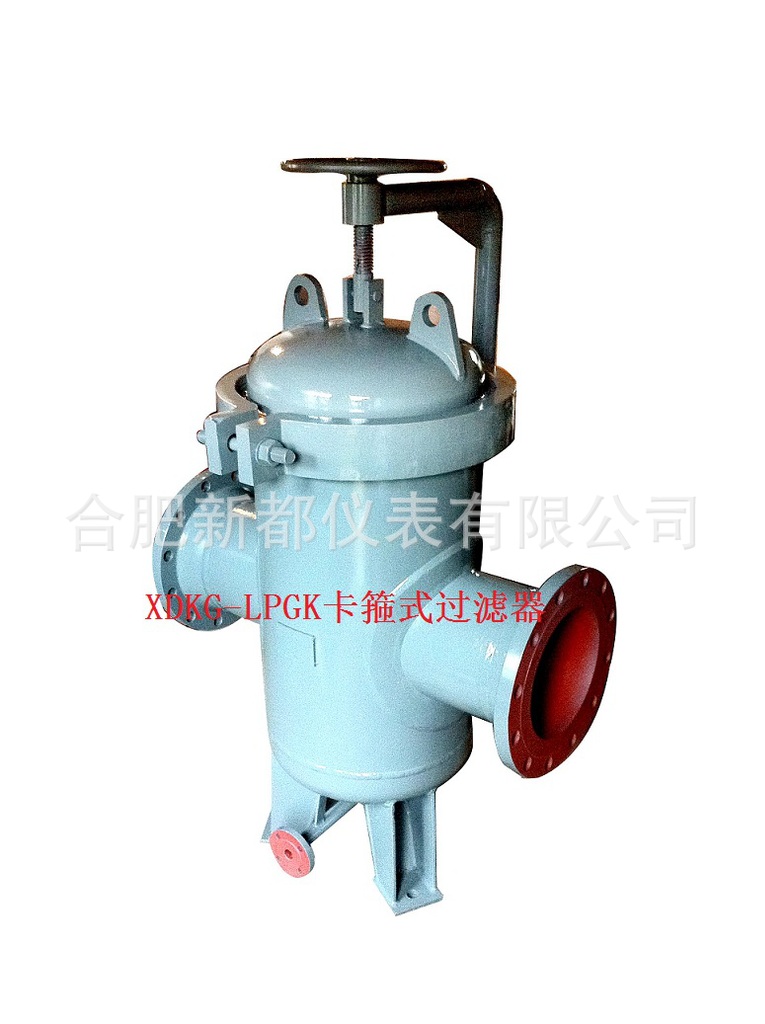

新都 LPGT-KGD快開卡箍式過濾器

一、概述
LPGT快開式過濾器廣泛用于石油、化工、輕工、給排水等行業流體介質的精細過濾和泵前保護，是一種新型有效的過濾裝置。該過濾器克服了目前應用中的各種老式過濾器的結構復雜，拆洗、操作不便等缺點，具有安全、快捷、密封性好等特點。

LPGT過濾器是參照國內外同類產品經過改進而設計的一種新型產品，是液體管道和液體流量計的輔助設備。它可以過濾液體中多種異物，起到防止管道阻塞，保證儀表正常運行的作用。

二、結構特點
LPGT快開式過濾器主要由筒體、濾芯，快開盲板，進出口，排污口等部件組成，其濾芯為提蘭式濾筒篩網結構，阻力小，清洗十分方便，頭蓋配用插扣式快開盲板，啟閉快捷，密封性能好，安全可靠。整體結構符合JB/T82.2-94和Q/HXD03-2009標準這規定,濾網符合GB5330-89《工業金屬紡織方孔篩網》標準。、

三。主要技術參數

殼體材質

16Mn,A3,

不銹鋼

濾網框架及濾網材質

不銹鋼，碳鋼，1Cr18Ni9Ti,304不銹鋼絲網

密封件材質

耐油石棉，丁晴橡膠，聚四氟乙烯，金屬墊，

連接方式及標準

法蘭連接，對焊連接，執行標準JB/T82.2-94、HG20592-97

環境溫度(℃)

-20～200

公稱壓力(Mpa)

0.6～20

過濾精度（目／in）

10～300

、公稱壓力：0.6 1.65 2.5 4.0 6.4 10 16 20(MPa)
2、公稱直徑：40 50 65 80 100 150 200 250 300 350 400 450 500 600 700 800
3、工作溫度：-40℃ ～ 200℃
4、工作介質：油、氣、水

四、常用濾網規格
GF2W1.0/0.25原油 GF2W0.63/0.2機油、柴油 GF.W0.355/0.14污水 GF2W0.25/0.16清水 GF2W0.2/0.12天然氣 GF2W0.16/0.063

代號

網孔寬度

線徑（㎜）

目數/英寸

孔數/英寸

開孔面積%

2

2

0.45

10

100

66.6

1

1

0.315

20

400

57

0.6

0.6

0.28

30

900

46.5

0.4

0.4

0.224

40

1600

40.9

0.3

0.3

0.2

50

2500

36

0.3a

0.3

0.122

60

3600

51

0.2

0.2

0.112

80

6400

41.1

0.18

0.18

0.081

100

10000

46
