LJ-16鍍鉻添加劑

LJ16鍍鉻添加劑是為了改良一直以來鍍鉻工藝中所存在的走位問題而開發(fā)出來的產(chǎn)品。在日本汽車塑料電鍍業(yè)界享有盛名，迄今為止已有40余年的使用實績。服務(wù)汽車品牌為TOYOTA、NISSAN、HONDA、ISUZU、SUBARU等。

◆ 產(chǎn) 品 特 點(diǎn)

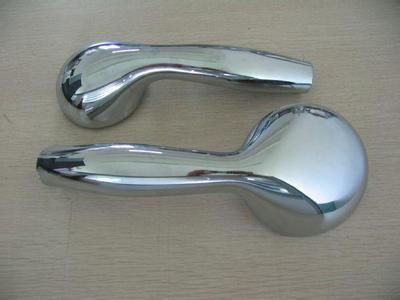

LJ-16鍍鉻添加劑適用于高檔汽車配件；衛(wèi)浴部件；電子電器部件等高質(zhì)量、高難度、高要求的部品鍍鉻時添加使用，鍍鉻性能優(yōu)越（塑料或金屬件均適用）。

1.走位效果優(yōu)異（赫爾槽效果9.0～9.8cm）。

2.快速的電鍍沉積速度（0.15～0.25µm/min，6V）。

3.低電流密度條件作業(yè)（5～10A/d㎡）；低溫度條件作業(yè)（合適溫度28～30℃）

4.液體容易管理；三價鉻含量在日常工作中不用特別考慮和管控。

5.接點(diǎn)切點(diǎn)能夠覆蓋消除；鍍鉻層均勻，低區(qū)不發(fā)彩。

6.斑痕、燒焦等不良的發(fā)生率低。

7.LJ16由于氫超電壓的促進(jìn)，更能提高耐腐蝕性。

8.適合直接電鍍（ダイレクトメッキ，見附件（一）工藝說明）。

◆ 作 業(yè) 條 件

范 圍

適

液 溫

28℃～40℃

28℃～30℃

電流密度

2A/d㎡～50A/d㎡

5A/d㎡～10A/d㎡

陽 極

錫鉛鍍鉻用陽極

電流效率

10～25%

◆ 使 用 方 法

（注意事項：底部有沉淀，沉淀屬正常，使用前一定充分搖晃均勻！）

1.新鍍液的配制

范 圍

適

鉻 酸

200g/L～300g/L

250g/L～300g/L

硫 酸

0.4g/L～1.5g/L

0.8g/L～1.0g/L

LJ-16

20cc/L～60cc/L

50cc/L～60cc/L

三價鉻

無需特別管理，電解自動生成。因添加劑中含有還元劑成分，三價鉻的調(diào)整沒有必要，會自動管控在一定范圍。

2.在現(xiàn)使用鉻槽進(jìn)行轉(zhuǎn)換

a）分析與現(xiàn)有鉻液是否沖突。通過赫爾槽進(jìn)行現(xiàn)有鉻液與LJ16新配鉻液各1/2的混合試驗，無不良反應(yīng)、赫爾槽試片效果正常時，說明LJ16在現(xiàn)有的鉻液中轉(zhuǎn)換沒有問題。

b）分析現(xiàn)有鍍鉻液體，鉻酸濃度、硫酸濃度調(diào)整到轉(zhuǎn)換比例，再加入適量LJ-16鍍鉻添加劑，在LJ-16技術(shù)人員指導(dǎo)下根據(jù)試驗結(jié)果進(jìn)行鉻槽的轉(zhuǎn)換。

c）添加量及方法。高難度部件按鉻酸濃度的20%添加LJ16鍍鉻添加劑，視電鍍部件的難度大小調(diào)整添加量。難度較小的部件可在10～20%的范圍上下調(diào)整。具體經(jīng)濟(jì)、效的添加量根據(jù)產(chǎn)品難易程度上下調(diào)整而定。

◆ 鉻 槽 管 理 法

1.以波美進(jìn)行測定，鉻酸在21°～24°時，請補(bǔ)充鉻酸（鉻酸250g/L～300g/L）。

2.每補(bǔ)充鉻酸25kg時，有難度要求部件請補(bǔ)充LJ16鍍鉻添加劑5L，普通件2.5L～5L范圍內(nèi)上下調(diào)整。

◆ 注 意 點(diǎn)

1.氯離子限制，請注意不要混入液體中。

2.鍍鉻時在接近低電流的地方有茶色皮膜出來，請按2.5cc/L～5cc/L的比例添加LJ16鍍鉻添加劑。

3.在光亮鎳上鍍鉻時，如果鍍鎳后長時間放置，會生成絕緣體皮膜（鈍化現(xiàn)象），就會形成為鍍鉻的走位、燒焦、斑痕等的原因。因此，鍍鎳之后請快速地進(jìn)行鍍鉻。

根據(jù)情況的不同，請以3%～5%的硫酸進(jìn)行活性化之后再進(jìn)行鍍鉻。

4.光亮鎳中，若光亮劑過多，也是形成走位、燒焦、斑痕的原因。

5.液體中請限制出現(xiàn)、混入其它藥品的情況產(chǎn)生。

附表：（一）

ダイレクトメッキ（直接電鍍）的工藝介紹

ダイレクトめっき（直接電鍍）的的優(yōu)點(diǎn)，是省去了全部的無電解鍍工序。

環(huán)境対応型プラスチックめっき工法 [ダイレクトプレーテインダ]
