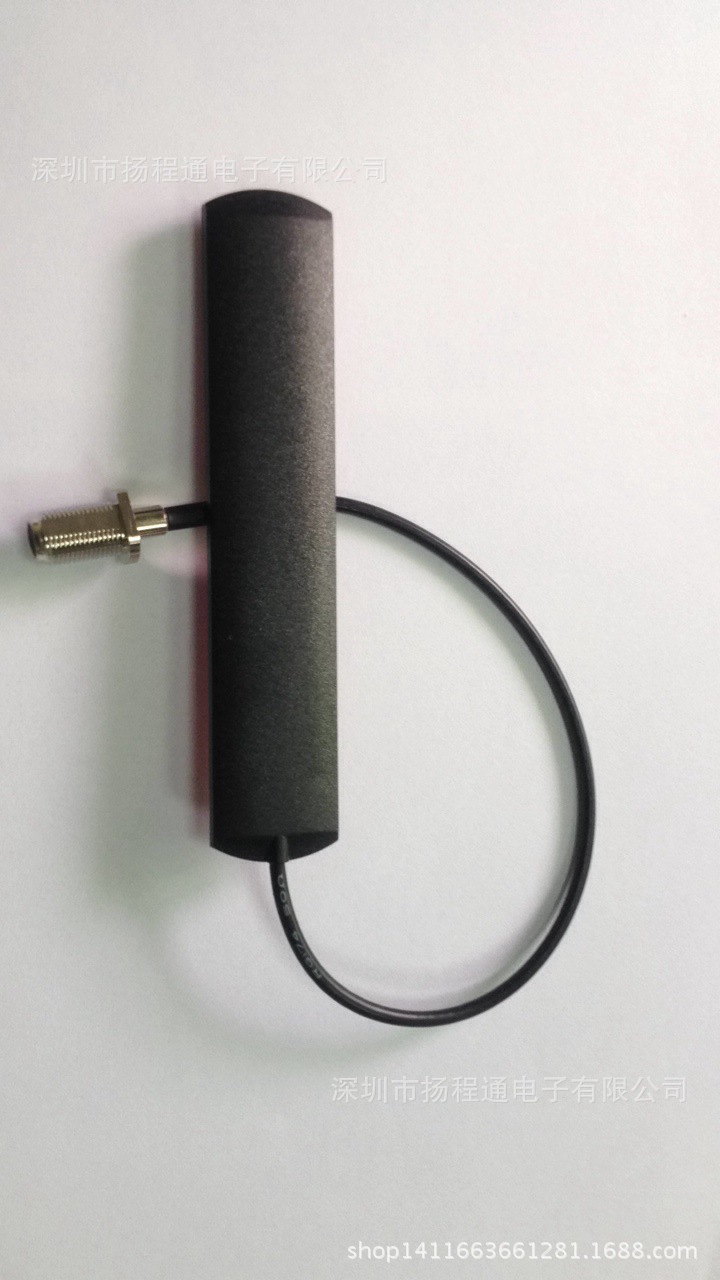

規格型號： YCT24005-1

檢驗項目： 常溫電性能

電性能指標

頻率范圍

(2400-2500)MHz

電壓駐波比

≤1.5

輸入阻抗

50Ω

增益

（5±0.5)dBi

極化形式

垂直

水平面波束寬度ΘHP

(65±5)°

垂直面波束寬度ΘHP

(50±2)°

前后比

≥5dB

輸入功率

50W

接口形式

反極SMA（內螺內孔）

三階互調

≤-107dBm

雷電保護

直流接地

機械指標

尺寸

L=196mm

重量

0.1kg

天線罩材料

ABS+PU

工作溫度

(-40~+60)℃

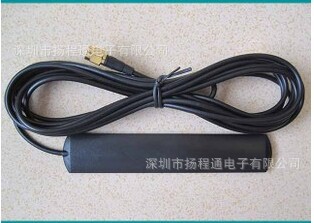

技術指標

參數

Frequency頻率范圍-MHz

890--960

1710--1880

Gain增益-dBi

3dBi

VSWR電壓駐波比

≤1.5

Input impedance輸入阻抗

50歐姆

Polarization極化方式

Vertical垂直　　　　　　　　　　　　　　　

Maximum Power功率

20瓦

Connector Type連接器接頭

SMA（鍍金）

Cable Length電纜長度

3米

Weight重量

75克

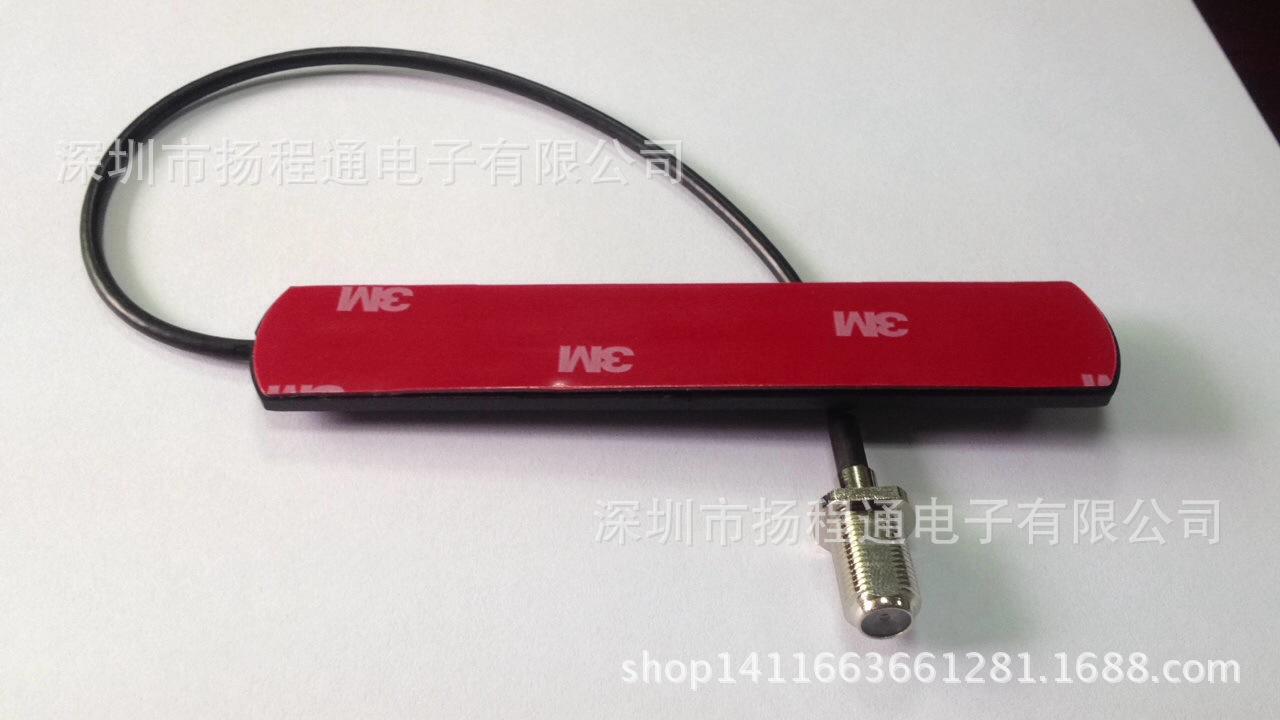

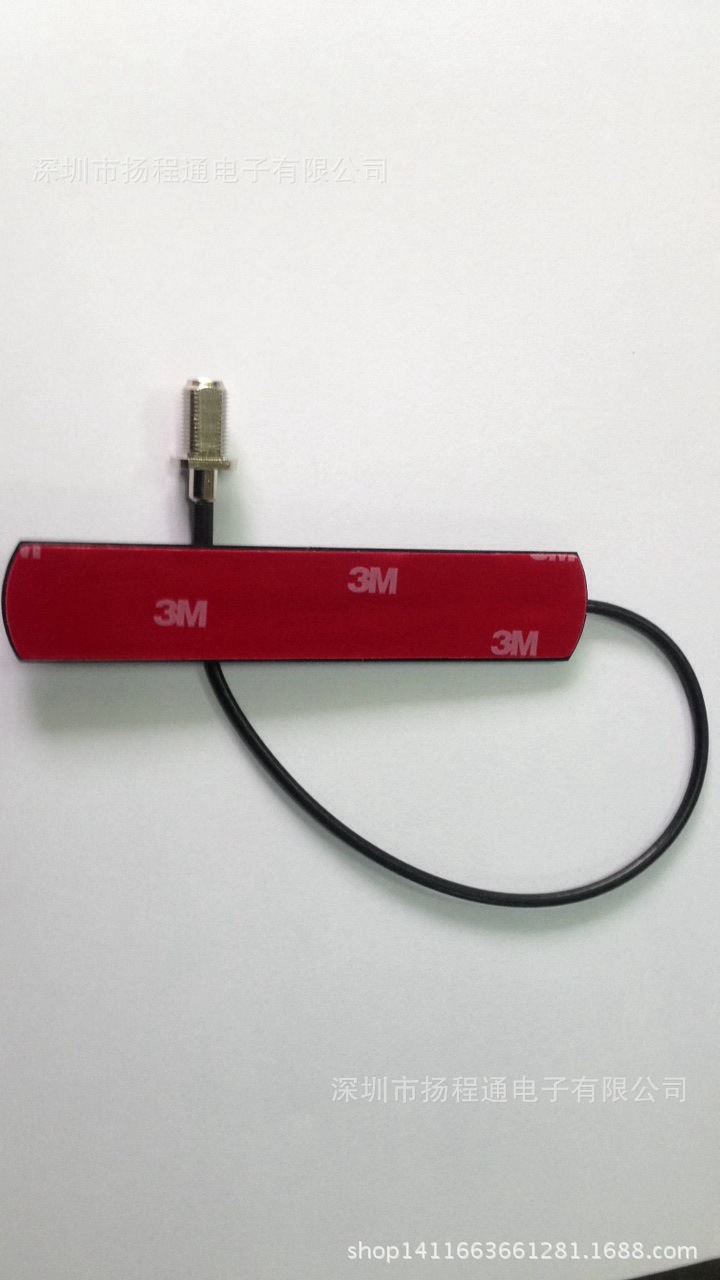

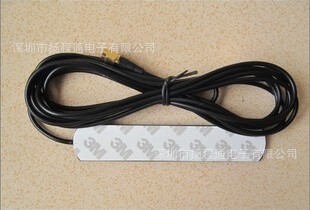

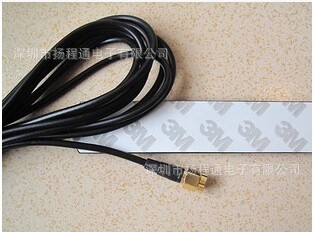

Installation安裝方式

3M膠粘貼

被測天線駐波測試記錄：

測試順序

測試項目

指標要求

合格/

不合格

備注

1

頻率范圍

2400-2500

合格

2

駐波

(VSWR)

≤1.5

合格
