ZN73(VS1)-12/630-20,VS1固封式真空斷路器，

概述

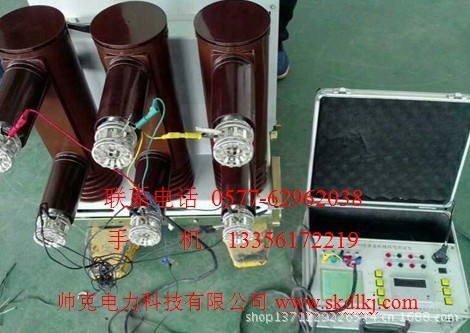

VS1-12系列固封式真空斷路器是開發的新型斷路器，采用集成固封極柱結構，也可以采用絕緣筒式結構。VS1-12系列真空斷路器是三相交流50-60HZ，額定電壓為12KV的戶內開關裝置，作為電網設備、工礦企業動力設備的保護和控制單元。一部分采用APG工藝，保護真空滅弧室和其它主回路零件免受碰撞、灰塵和凝露的影響，適用于要求額定工作電流的頻繁操作，或多次開斷短路電流的場所，也用于使用環境條件較惡劣的場所。

標準
VS1-12固封式真空斷路器符合GB1984-2003、JB3885-1996、DL/T403-2000、IEC62271-100；2001等相關標準。
特點
不需要滅弧和絕緣介質、采用真空開斷技術，更環保、更安全。
滅弧室及導電元件整體澆注成固封極柱。
按國家標準M2級進行30000次機械壽命型式試驗。
主導電回路絕緣固定可靠。
滅弧室得到充分保護、避免了污穢、潮氣、凝露、以及機械沖擊的影響。
可靠的模塊式彈簧操動機構，方便安裝及維護。
新型高真空度、超低阻值型真空滅弧室，分斷能力強，絕緣恢復速度快，接觸電阻低。
結構緊湊、整體尺寸小。
齊備的防誤操作聯鎖，確保人員和設備安全。
操作方便、維護工作量極少。

操動機構
VS1-12型固封式真空斷路器的操動機構是研發的新一代彈簧操作機構，具有結構簡單、設計合理、可靠成熟、壽命長、免維護等突出特點。
VS1-12型固封式真空斷路器采用的彈簧操作機構，是以彈簧作為儲能元件，機構零件采用特殊的材質和工藝，保證機構有極高的可靠性。
VS1-12型固封式真空斷路器操動機構的儲能合閘、分閘單元各集成為一小模塊，簡單可靠，安裝維護方便。

安裝方式
VS1-12型固封式真空斷路器在開關柜內的安裝形式既可以是固定式，也可以是抽出式，具有良好的互換性。
該系列手車式斷路器主要配650mm、800mm、1000mm寬的GZS1-12(KYN28-12)型中置式開關柜，固定式斷路器配XGN-12、GG1A-12及箱式變電站等。

主要技術參數
序號項目單位數值1額定電壓kV122額定短時工頻耐受電壓
(1min)423額定雷電沖擊耐受電壓(峰值)754額定頻率Hz505額定電流A63063012501600125016001600200012501250200025002000250025003150 3150 31504000*4000*6額定短路開斷電流kA202531.540507額定短時耐受電流202531.540508額定短路持續時間s49額定峰值耐受電流kA50638010012510額定短路開合電流50638010012511額定單個/背對背電容器組開斷
電流A630/400(40kA為800/400)12額定電容器組合涌流kA12.5(頻率不大于1000Hz)13分閘時間(額定電壓)ms20~5014合閘時間(額定電壓)35~7015機械壽命次30.00020.00016額定短路電流開斷次數503017額定操作電壓VAC110/220 DC110/22018儲能電機額定功率W50~8019平均分閘速度m/s0.9~1.220平均合閘速度0.5~0.821額定操作順序 分-0.3s-合分-180s-合分*注額定電流為4000A時，開關柜需強制風冷
