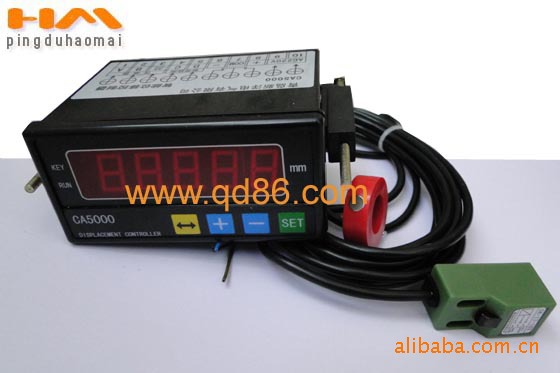

HM-A型砂光機厚度傳感器（位移傳感器 數字表）
所謂位移傳感器，是利用各種元件檢測對象物的物理變化量，通過將該變化量換算為距離，來測量從傳感器到對象物的距離位移的機器。根據使用元件不同，分為光學式位移傳感器、線性接近傳感器、超聲波位移傳感器等。砂光機配套的是線性位移傳感器。

●接線方式：根據數顯表上的接線標志接線： ⑦ 、⑧電源220V； ④傳感器紅線； ③傳感器黑線； ②傳感器蘭線。●安裝方式：一、調整方式： 將傳感器固定在機床合適位置上，使傳感器標記零位與機床的機械零位重合，當數顯表顯示不為零時，慢慢調整傳感器頂端的固定螺絲，使數顯表顯示為00.0為止。二、調整數顯表的輸出幅度： 因每個傳感器、數顯表的靈敏度稍有不同，使用前必須調整定標。調試時，首先用裝有高度傳感器的機床加工一塊工件（厚度25毫米以上），用千分尺或卡尺測量該加工工件的準確尺寸（精度為0.1mm），然后調節數顯表后面的電位器（蘭色元件），使數顯表顯示的數據與加工工件數據相吻合，調試完畢。 通過一、二兩個步驟，該高度傳感器就可正常工作了。●主要電氣性能：1、 工作電壓：200～240V2、 測量長度：0～50，80，100，125，150，170，199mm。3、 測量精度：滿量程線性度優于0.5%（0～100mm內精度為±0.1mm） 備注：如果固定在設備上的數顯表調試不方便，也可在傳感器安裝之前調試。首先將傳感器、數顯表按圖接線通電后，將拉桿從零點推下到50.0mm時（用卡尺或鋼板尺測量），調節數顯表后面的電位器，使數顯表顯示也為50.0mm，調試完畢。
