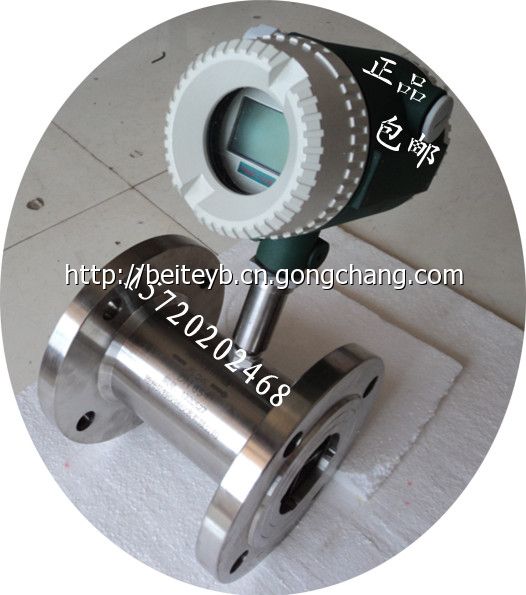

DN100mm法蘭連接渦輪流量計表體長度220mm可測量柴油煤油液壓油潤滑油

DN100mm法蘭連接渦輪流量計表體長度220mm可測量柴油煤油液壓油潤滑油的詳細描述：

LWGY系列渦輪流量計可測量介質：自來水、純凈水、礦泉水、冷水、熱水、溫水、開水、冰水、氨水、除鹽水、飲料、啤酒、白酒、酒精、乙醇、甲醇、漆料、化學品溶劑、柴油、機油、汽油、煤油、橄欖油、玉米油、芝麻油、香油、花生油、食用油、洗衣液、洗潔精、防凍液、醫用鹽水、葡萄糖水

渦輪流量計性能指標

準確度：1.0級；

使用環境溫度-20℃～50℃;

相對溫度：5%～95%;

被測流量介質溫度：-20℃～120℃;

大氣壓力：86Kpa～106Kpa;

防爆等級：ExdⅡBT4.

信號傳輸距離：傳感器至顯示器的距離可達1000m。

DN100mm：渦輪流量計正常流量范圍：20-200m³/h，擴展流量范圍：10-200m³/h。常規耐受壓力：法蘭連接2.5MPa，衛生型1.6MPa。

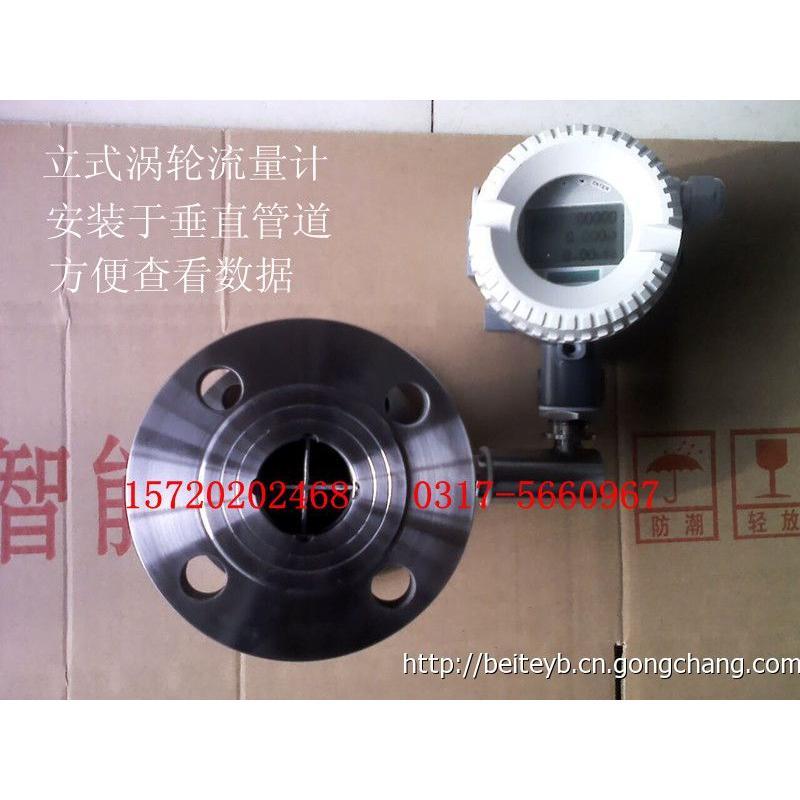

? 傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。

? 傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。

? 為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。

? 傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。

? 當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。

? 用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。

儀表通徑

標準范圍
（m3/h）

擴展范圍
（m3/h）

安裝方式

常規耐壓
（MPa）

特制耐壓等級
（MPa）

DN 4

0.04～0.25

0.04～0.4

螺紋（法蘭）

6.3

12、16、25

DN 6

0.1～0.6

0.06～0.6

螺紋（法蘭）

6.3

12、16、25

DN 10

0.2～1.2

0.15～1.5

螺紋（法蘭）

6.3

12、16、25

DN 15

0.6～6

0.4～8

螺紋（法蘭）

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 20

0.8～8

0.45～9

螺紋（法蘭）

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 25

1～10

0.5～10

螺紋（法蘭）

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 32

1.5～15

0.8～15

法蘭（螺紋）

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 40

2～20

1～20

法蘭（螺紋）

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 50

4～40

2～40

法蘭（螺紋）

2.5

4.0、6.3、12、16、25

DN 65

7～70

4～70

法蘭

2.5

4.0、6.3、12、16、25

DN 80

10～100

5～100

法蘭

2.5

4.0、6.3、12、16、25

DN 100

20～200

10～200

法蘭

1.6

4.0、6.3、12、16、25

DN 125

25～250

13～250

法蘭

1.6

2.5、4.0、6.3、12、16

DN 150

30～300

15～300

法蘭

1.6

2.5、4.0、6.3、12、16

DN 200

80～800

40～800

法蘭

1.6

2.5、4.0、6.3、12、16
