環形孔板

  • 總供應量500
基本信息:
  • 其他m3/h精度等級
    1級、1.5級
    -196~530℃℃加工定制
  • 32MPa適用介質
    蒸汽、煤氣及冷卻水等臟污介質。
    50≤DN≤1800mm品牌
    其他
詳細信息:

環形孔板的詳細描述:

概述

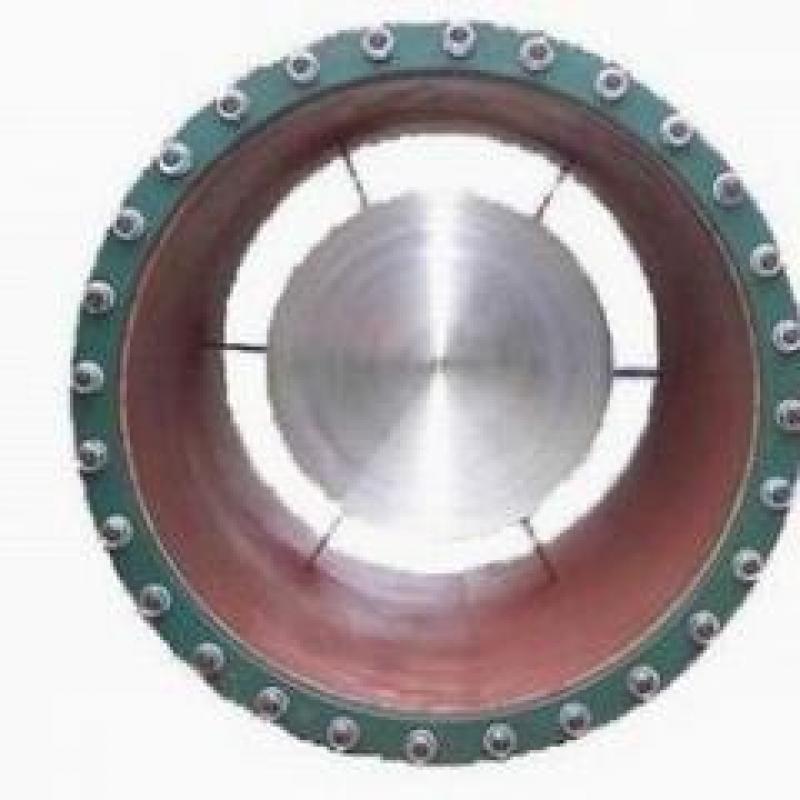

環形孔板的基本原理和標準孔板基本相同,但結構相差甚遠。環形孔板本身自帶一段測量管,在測量管中部固定一塊同軸的圓板,圓板由支撐架固定在管道上,適用于各種流體介質(氣體、蒸汽、液體)的測量,例如飽和蒸汽、過熱蒸汽、壓縮空氣、各種煤氣、廢氣、冷卻水、重油、渣油、燃料油、冷凝液、各種化工溶液等。環形孔板具有標準孔板結構簡單、牢固、安裝使用方便的特點,同時無需長的直管道,具有在惡劣的管道條件下工作的優點。


工作原理


環形孔板依據的基本原理同標準孔板一樣,適用于流體連續性方程和伯努力方程,所不同的是流體進入測量管段后,小流通截面不一樣,標準孔板小流通截面是圓形,環形孔板小流通截面是環形,把環形流通面等效成圓形流通截面,等效孔徑為d,等效孔徑比β=d/D,基本方程是:



特點


1、 適合測量蒸汽、煤氣及冷卻水等臟污介質。


環形孔板“周邊流通,中間阻擋”的特殊結構,使得雜質暢通無阻及停汽時蒸汽形成的冷凝水及時流走,從而提高了工作可靠性和測量精度。


2、 適合高溫、高壓流體的流量測量。


環形孔板測量高溫流體時,測流板周邊呈自由狀態,溫度膨脹僅改變外形尺寸,不改變邊緣尖銳度和形狀,因此不改變流出系數,不影響測量精度;測量高壓流體時,因測流板在管道內部,與靜壓力的高低無關,降低加工成本。


3、 比圓缺孔板、偏心孔板工作可靠,測量準確。


4、 采用均壓環結構,減少測量誤差來源。


5、 采用帶遠傳膜盒的差壓變送器,可以測量渣油、重油等臟污介質的流量。


適用范圍


1、 公稱直徑:50mm≤DN≤1800mm


2、雷諾數范圍:10

3

≤ReD≤10

7


3、公稱壓力:PN≤32MPa


4、工作溫度:-196~530℃


5、精度:1級、1.5級
