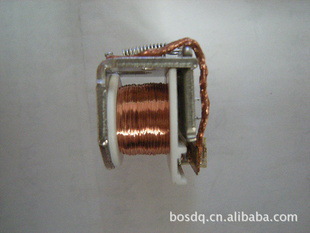

敞開式印刷板式汽車?yán)^電器4119

4119-U(E) 4120-U(E)

特 性：
● 45A觸點切換能力
● 具有一組動合和一組轉換觸點形式
● 印制電路板安裝
● 具有敞開型和塑封型兩種封裝形式
● 備有美國式、歐洲式兩種引出端尺寸

觸點參數

觸點形式

1H(1A), 1Z(1C)

接觸電阻

100mΩ (1A 6VDC)

觸點材料

Silver Alloy 銀合金

觸點負載(阻性)

　　　1H: 40A 14VDC 1Z: 30A/14VDC

切換電流

40 A

切換功率

　　 560 W

切換電壓

60 VDC

機械壽命

1×107次

電氣壽命

　　　5×104次

性能參數

絕緣電阻

100MΩ, 500VDC

介質耐壓

觸點與線圈間750VAC 1min 斷開觸點間500VAC 1min

動作時間

Max: 15 ms

釋放時間

Max: 10 ms

線圈溫升(在額定電壓下)

Max: 60℃

溫度范圍

-40℃～ 85℃

沖擊

穩定性98m/s2 　強度980m/s2

振動

雙振幅:1.5mm　10～55Hz

濕度

35%～85%RH

溫度范圍

-40% 85℃

引出端形式

　　印制板引出端 PCB

重量

約

封裝方式

　　塑封型 和 非塑封型

線圈參數額定線圈功率 　1.6W 1.9 W

線圈規格表額定電壓VDC動作電壓VDC釋放電壓VDC電壓VDC線圈電阻Ω64.20.67.223±10%96.30.910.851±10%128.41.214.490±10%2416.82.428.8360±10%3625.23.643.2810±10%4833.64.857.61440±10%
額定電壓VDC動作電壓VDC釋放電壓VDC電壓VDC線圈電阻Ω64.20.67.219±10%96.30.910.843±10%128.41.214.476±10%2416.82.428.8303±10%3625.23.643.2682±10%4833.64.857.61213±10%

產品標記標記示例　　4120-U / 12VDC-1H S T L繼電器型號4120 :　有罩殼 　　　4119:　無罩殼線圈電壓　　3 5 6 9 12 18 24 48VDC觸點形式　　1H:一組常開 1Z:一組轉換封裝方式　　S:塑封型 無:非塑封型 觸點材料　　T: AgSn02 無：AgCdO 線圈功率　L: 1.6W (無標記) H: 1.9 W按裝接線形式　U : 美國式 E: 歐洲式

接線圖
