LED驅動電源 圓形LED電源板 深圳LED電源 LED恒流電源 內置電源板

  • 總供應量500
基本信息:
  • 2(%)工作效率
    88(%)
    脈沖寬度調制(PWM)式輸出電流
    960mA(A)
  • 100-240(V)輸出功率
    9(W)
    XD-R70產品認證
    CE
  • 30-42(V)輸出電壓精度
    5(%)
    旭達類型
    LED電源
詳細信息:

【旭達電子】LED恒流驅動電源 全系列LED玉米燈電源

產品特點

1.高可靠的電路拓?fù)洌?/p>

電路拓?fù)洳捎梅浅3墒斓挠性垂β室蛩匮a(bǔ)償電路,功率因素補償也采用準諧振軟開關技術,開關MOS管,整流二極管都工作于軟開關狀態,有效地減小了電磁干擾的產生,極大地減小了諧波的產生,降低了元器件的電壓應力及開關損耗,提高了電源的效率及可靠性。

2.高品質的元器件:

控制芯片等IC選用ST、NXP、TI等品牌。電解電容采用日本紅寶石或臺灣冠坤等品牌。MOS管采用仙童、ST等品牌,肖特基等二極管采安森美、ST、強茂等品牌,取樣電阻采用VISHAY高精度低溫漂的合金電阻,其它元貼片電阻電容選用TDK、村田、國巨、風華等品牌件。

3.優異的電氣性能:

高效率、高功率因素、低EMI、低THD、低溫升、長壽命--平均故障間隔時間(MTBF)30,000小時,并經過100%老化測試,可靠性強。

4.完善的保護功能:

開路保護:輸出端無負載開路時。輸入端正常輸入。產品不會被損壞。

短路保護:如果輸出端出現異常造成輸出正負極短接。本產品會啟動短路保護功能、不致因?yàn)榇水惓T斐尚詡Α?br /> 過載保護:本產品恒流設計、負載在設計范圍內輸出電流會恒定不變。當輸出端負載超出設計范圍,本產品進入兩種保護狀態。
過功率保護:如果LED燈具由于發熱,功率過高,此款電源啟動過功率保護,時間保證LED燈珠避免損壞,是損失降低到。

技術參數

1.輸入特性:

*輸入電壓:AC 100-265V

*輸入頻率:50HZ-60HZ

2.輸出特性:

*輸出類型:恒流,隔離型LED驅動電源

*輸出功率:36W

*輸出電壓:DC 30-42V

*輸出電流:960mA±3%

*輪換效率:≥88%

*功率因數:≥0.95

3.工作溫度:-30℃ ~ 60℃

4.規格尺寸:Φ70×26mm(直徑×高)

5.產品認證:CE ROHS

6.適用燈具:LED吸頂燈、玉米燈等燈具

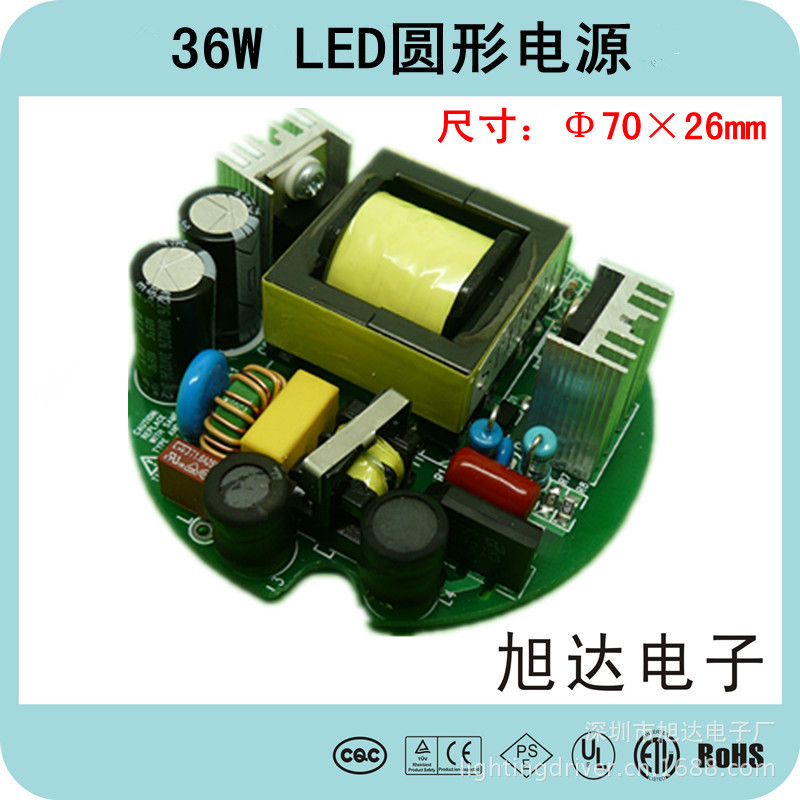

XD-R70 LED圓形電源

使用方法

本LED驅動電源有4根引出線,2根棕藍線是輸入線,接交流市電,棕/藍線是輸出線,棕線接LED正極( 極),藍線接LED負極(-極)。

注意事項

【使用本電源時必須接好發光源負載后再接通電源。】

焊接電源線避免與其他焊點連錫、虛焊、假焊、短路。
1 .所有引線都避免直接接觸電容表面。
2 .裝配燈具時。請勿大力擠壓避免元件的件變形和損傷。
3 .使用環境溫度必須按照規格書與要求。
4 .電源灌膠使用時必須選用電氣性能和硬度等均適用的電源灌封膠。需要保證灌封膠的絕緣電氣性能和物理強度性能。并確認熱膨脹特性適合配套使用。
5 .電源裝配到燈具中后需要根據實際情況進行24小時以上的老化測試,以確保燈具產品質量。
6 .盡量避免電源中的電解電容外殼直接接觸到燈具的外殼。
7 .所有的電源引線必須選用高溫導線,并且避免引線受到擠壓。
8 .避免裸露引線和金屬燈殼直接接觸驅動器;

包裝運輸

電源表面有產品型號、產品名稱、適用型號。
外包裝上標志,內容包括制造廠名,產品型號,產品名稱,產品數量,包裝箱號,包裝日期.
包裝防潮,防振。
應儲存在35℃以下,濕度不大于75%的室內倉庫中。
運輸中應防雨淋,水浸,不應有劇烈振動。

可根據客戶遠近距離,和客戶具體要求進行包裝。
