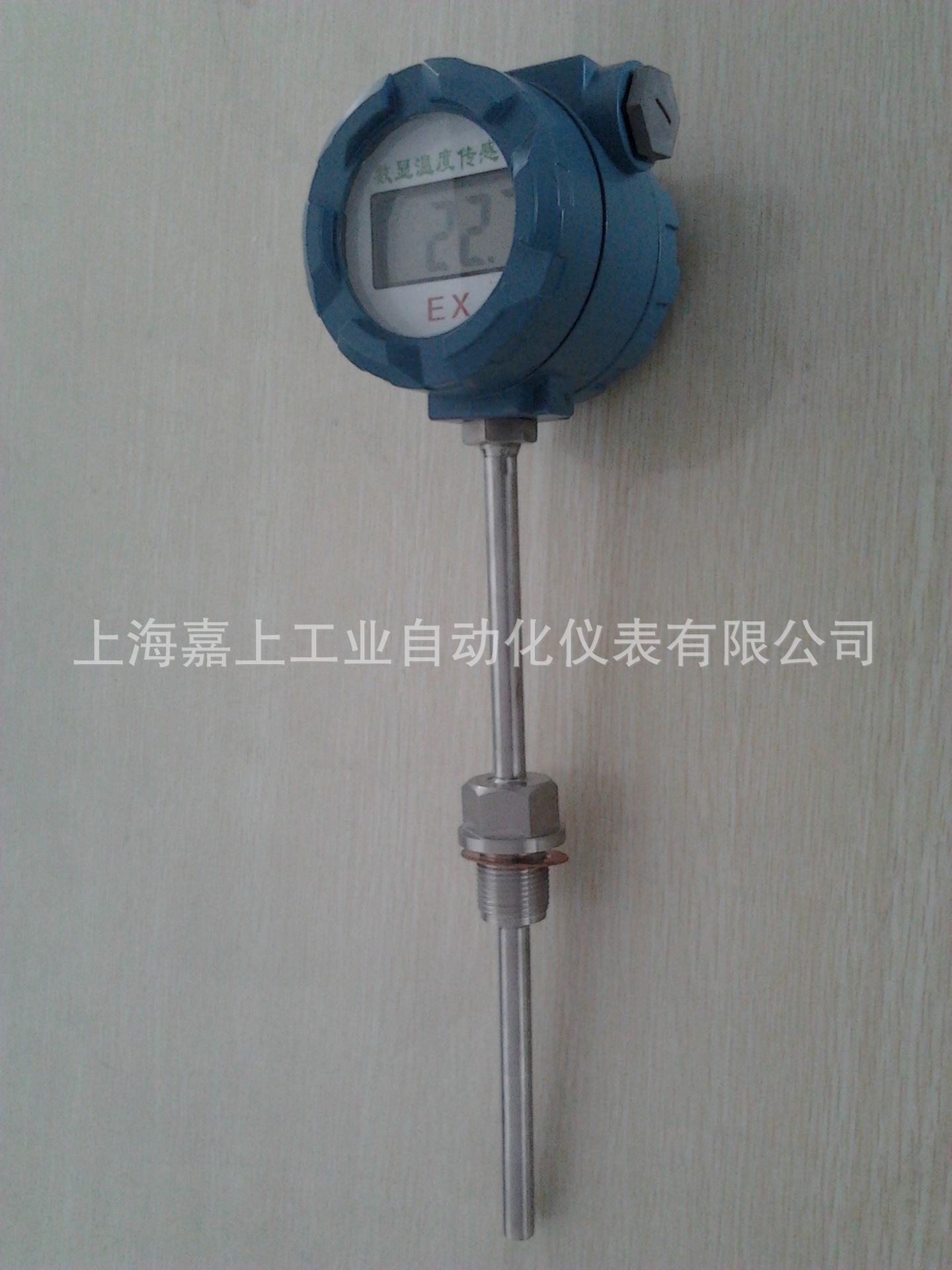

溫度現場變送控制器是本公司推出新一代先進的現場變送單元。該變送器采用先進的低功耗CPU配合大屏幕LCD顯示，采用鋰電池供電，可提供長達二年以上的連續工作時間，免維護。采用鋁合金外殼進口的高精度的鉑電阻傳感器或熱電偶傳感器，抗腐蝕，抗過載，穩定性好，精度高，集測量顯示變送，控制，通訊為一體。可應用于石油，化工、冶金等部門各種腐蝕和非腐蝕性液體和氣體測量與控制。 儀表技術指標：測量范圍 　　　　　 -200℃～ 600℃精　度　　　　　　　0.5%或0.2%防爆類型　　　　　　普通型（非防爆）隔爆型（dIIBT4）外形尺寸　　　　　　低功耗LCD顯示：Φ80×80　　　　　 使用環境　　　　　　相對濕度≤90%，溫度-10～50攝氏度　　　　 介質溫度　　　　　　-20℃ ～ +70℃防護等級　　　　　　IP65連接方式　　　　　　M20×15mm或根據用戶要求　　　　　　 通訊功能　　　　　　RS485或RS232通訊方式（波特率　1200～9600pbs）工作原理儀表通過壓力傳感器把壓力信號變?yōu)殡娦盘枺儆汕爸梅糯笃靼汛穗娦盘柗糯鬄V波，送往CPU的A/D轉換模塊進行模擬量到數字量的變換。后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下：

接線方式　外形結構圖

型號命名型　　　　號代　　　　　　碼說　　　　　　明SWP－CT80－□□□□□□ 通訊0 無通訊2 RS-2328 RS-485輸出方式00 無輸出02 4～20mA過程連接方式和材料R 外螺紋G1/2（不銹鋼　1Gr18Ni9Ti）G 外螺紋M20×1.5（不銹鋼　1Gr18Ni9Ti）外殼類型A 鋁外殼無現場指示，防護等級IP65輸入類型、測量范圍 輸入類型測量范圍03 K0 ～600 ℃04 E0 ～600 ℃05 T-200～400 ℃06 J0 ～1200 ℃09 Pt100.1-199.9～199.9℃10 Cu50-50.0～150.0 ℃11 Cu100-50.0～150.0 ℃?zhèn)鞲衅鏖L度L見外形結構圖，填上具體的數值，單位mm 例：SWP－CT80－202R－A－03－（100）　　現場溫度顯示控制表，帶RS－232通訊，4～20mA輸出，外螺紋G1/2 連接，溫度傳感器長度為100mm，鋁合金外殼無現場指示，防護等級IP65，測量范圍0～600℃。*溫度變送器環境溫度＞60℃時請訂貨時注明
