臥式不銹鋼犁刀式混合機/**上海維國機械歡迎來電咨詢

詳細說明

工作原理
　　LDH系列犁刀混合機，臥式筒體內的犁刀隨主軸旋轉使物料沿筒臂作徑向圓周湍動，同時徑向物料沿線流經飛刀組，被高速旋轉的飛刀拋散，不斷更疊、復合使，物料在較短的時間達到混合均勻。

概 述
該機型由傳動機構、臥式筒體、犁刀飛刀四部分組成；物料在犁刀作用下沿筒壁作對流運動，當物料流經飛刀時被高速旋轉的飛刀拋灑，從而在較短時間內達到均勻混合。能滿足大多固液混合以及造濕粒、干燥等復合工藝；尤其適用于粘性或膠狀添劑的混合。
A、驅動優勢
標準產品采用皮帶輪帶動擺線減速機驅動，相對于齒輪減速機的大扭矩，皮帶傳動的彈性連接有在超載時保護傳動部件的優勢。

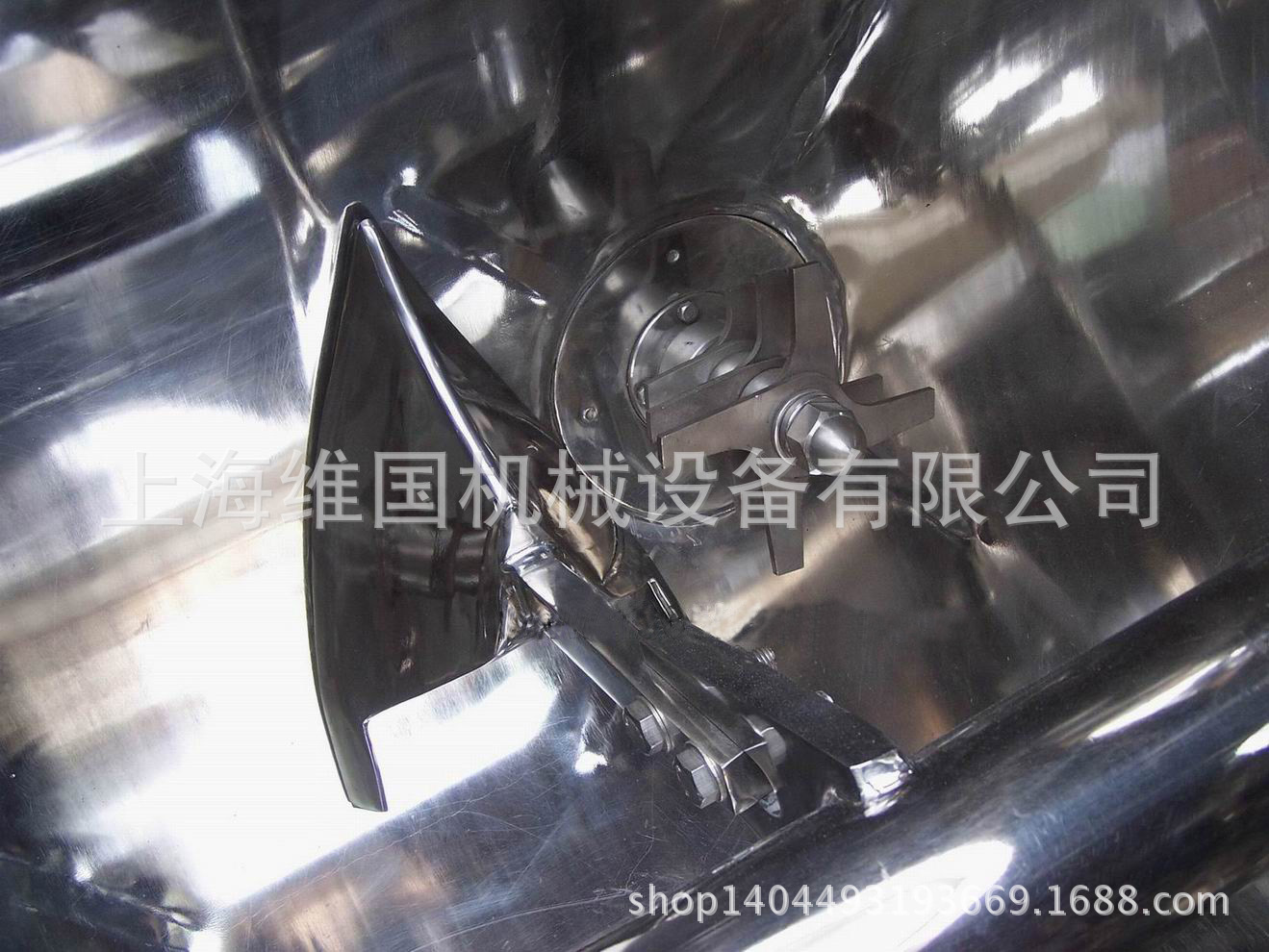

B、飛刀作用
筒內均布的犁刀在高速運轉時對物料除了軸向分散以外，還可帶動物料沿圓形簡體作圓周流動，中間的飛刀起到輔助混合和對結塊料分散解聚的作用。
C、飛刀形狀和轉速
多層刀片的飛刀組與電機直連，標準轉速一般為1440r/min；根據物料特性的差異，飛刀有多種形狀和轉速選擇。
D、霧化噴嘴
在飛刀上方可增加霧化噴嘴，實現加液混合，由于此位置物料在飛刀剪切下聚集密度較小，霧化后的液料更容易進入與粉料穿插混合。
E、負壓進料
筒側開的方形門可作為觀察和清理之用，標準型帶密封墊，鎖扣緊固；可加裝行程開關。
F、出料方式
此類型混合機亦可做成連續式混合機，通過調整出料閥的開口大小來控制物料在筒體內的滯留時間，以達到控制混合均勻度的目的。

型號規格(m3)

電機功率

轉速(R/min)

一次混合(m3)

L×W×H(mm)

設備重量

LDH-0.1

3

90

小于60

1750×850×900

600

LDH-0.3

4

90

小于200

2115×950×900

780

LDH-0.5

5.5

90

小于300

2650×1000×1225

1000

LDH-1

7.5

90

小于600

3170×1530×1300

1300

LDH-2

11

65

小于1200

4500×1720×1500

1750

LDH-3

15

65

小于1800

4300×1500×1750

1350

LDH-4

18.5

65

小于2500

4900×1820×1900

3300

LDH-6

30

55

小于3600

5230×1950×2020

4000

LDH-8

37

55

小于5000

6600×1980×2120

4800

LDH-10

45

55

小于6000

7500×2100×2320

5600
