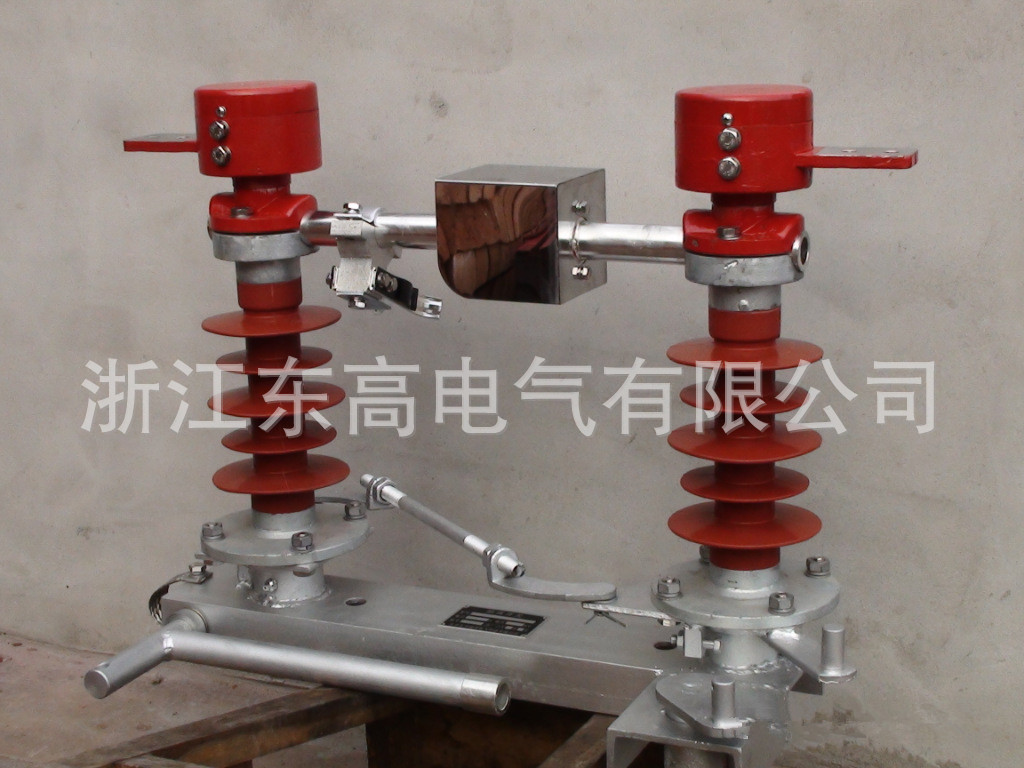

供應GW4-15/630A型隔離開關接地 開關電器 刀開關 開關

GW4-10/GW4-15/GW4-40.5/GW4-110型戶外交流高壓隔離開關（以下簡稱隔離開關）是三相交流50HZ戶外高壓電器，供高壓線路有電壓無負荷時分合線路之用。

1.1產品使用環境條件

1.1.1海拔高度一般不超過1000m，特殊型不超過4000m。

1.1.2環境溫度溫度不高于 40℃，不超過-30℃.

1.1.3風速不超過35m/s.

1.1.4地震烈度不超過9度。

1.1.5覆冰厚度不超過10mm。

1.1.6耐污型產品適用于中等污穢地區。

1.1.7不適用于有易燃物質、爆炸危險、化學腐蝕及劇烈震動的場所。

1.2主要規格和技術參數

1.2.1隔離開關主要規格和技術參數見表1.

表1

項目

主要規格和技術參數

備注

額定電壓KV

110

工作電壓KV

126

額定電流A

630

1250

2000

(2500)

額定動穩定電流（峰值）KA

50

80

100

(104)

I型接地開關動穩定電流20KA

II型接地開關于隔離開關相同

4S熱穩定電流（有效值）KA

20

31.5

40

(46)

I型接地開關熱穩定電流8KA

II型接地開關與隔離開關相同

接線端額定靜拉力N

735

(980)

額定頻率Hz

50

續表1

項目

主要規格和技術參數

備注

1min工頻耐受電壓

（有效值）KV

對地185

（230）

端口210

（520）

雷電沖擊耐受電壓

（峰值）KV

對地450

（520）

端口520

（630）

產品單機重量(本體)KG

≈240

配用機構KG

隔離開關：手動機構10

或CJ6電動機機構

接地開關：CS14G手動機構

按訂貨供

機構重量KG

CS14G手動機構10

CJ6電動機機構95

接地形式

不接地、單接地或雙接地

支柱絕緣子爬距mm

普通型1870 耐污型3050

也可接受特殊訂貨

注：括號內數據為產品實際達到值

2.結構和工作原理

2.1隔離開關本體

隔離開關為雙柱水平旋轉式，由底架、支柱絕緣子、導電系統、接地開關（不接地除外）及傳動系統組成。

2.1.1底架：為一根槽鋼，底架兩端各安裝有軸承座（圖4）軸承座內有兩個圓錐滾子軸承，保證軸承座，保證軸承座上的杠桿轉動靈活。底架之一端或兩端焊有接地開關支座，裝有接地開關，隔離開關有不接地。單接地及雙接地三種形式。

2.1.2支柱絕緣子：每極有兩柱，按使用條件分為普通型與耐壓型及高原型三種，普通型支柱絕緣子型號為ZS-110/400，耐壓型支柱絕緣子型號為zaw-110/400,支柱絕緣子下端固定載軸承座上端的轉動板上，支柱絕緣子上端固定主導點部分。

2.1.3導電系統：導電部分固定在支柱絕緣紙的上端，主閘刀分成兩半，接觸部分在中間、接觸部分觸頭(見圖5)合閘時柱形觸頭嵌入兩排觸指內。630A，1250A結構型式完全相同，僅導電桿截面及表面處理有所區別，2000A與630A，1250A結構相似。出線端結構為滾動接觸（見圖6a、c）或軟連接結構（見圖6.b）根據用戶訂貨選供一種。

2.1.5傳動系統：隔離開關操作由操作機構帶動底座中部之轉動軸旋轉180°通過水平連桿帶動一側之支柱絕緣子（安裝于轉動杠桿上）旋轉90°并借交叉連桿使另一支柱絕緣子反和旋轉90°，于是兩閘刀便向一側分開或閉合。接地開關操動機構分合時，借助傳動軸

及水平連桿使接地開關軸旋轉一角度達到分合之目的。由于接地開關轉軸上有扇形板與緊固于瓷柱法蘭上的弧形板組成連鎖，故能確保主分一地合一主合的順序動作。

隔離開關制成單極形式，通過相間而形成三極聯動（間圖la、圖1b）亦可單極使用。

2.2操動機構

隔離開關一般配用CS214G手動機構，亦可配用CJ6型電動機機構。CJ6型電動機構（間圖3）詳見CJ6型電動機構安裝使用說明書。

接地開關配用CS14G型手動機構極附件，單接地配一臺，雙接地配兩臺。

CS14G型手動機構（見圖2）主要由基座，手柄及輔助開關有4級、8級、12級、16級四種規格。分別為兩對、四對、六對常閉及常開觸頭供連鎖及信號用。配手動機構時，可根據用戶要求供應電磁鎖，安裝時用戶將電磁鎖自行配裝到手動機構的上部，以防止誤操作。

3、安裝和調試

本開關只適用于水平安裝、安裝前應對產品進行全面檢查，證實完全無損后方可安裝。

3.1安裝前檢查

3.1.1產品按組整體包裝或解體包裝發運（根據運輸情況決定）如解體分三部分，主導電部分及附件，支柱絕緣子及底座。在現場應按裝箱單檢查零部件、附件等與裝箱單相符。

3.1.2銘牌數據與訂貨一致。

3.1.3產品外觀無損傷，仔細檢查每跟支柱絕緣子不得有碰傷及裂紋現象

3.1.4軸承座轉動靈活、底座各轉動部分靈活。

3.1.5緊固件牢固無輕松

3.1.6 CS14G手動機構、CJ6型電動機構轉動靈活，分合位置定位可靠，輔助開關切換正確。

3.2安裝

安裝參照下列步驟

3.2.1 將單極隔離開關本體底座固定在水平的基礎上，經調整使三相接地開關的轉軸同一中心。

3.2.2檢查隔離開關中間觸頭接觸情況，單相應滿足

a、中間觸頭在合閘時圓柱形觸頭與兩排接觸指應同時接觸，必要時調節交叉螺桿（左右螺全）來達到

b、中間觸頭接觸對稱，上下差不大于5mm，合閘到終點，中間間隙調到15～20mm（630A;1250A）;7～12mm（2000A）(見圖5)必須時在支柱根部用增減墊片來達到，但每處加墊厚度不宜大于3mm；

c、主閘刀分一合位置轉動90°，分合閘終點位置，定位螺釘與擋板的間隙調到1～3mm（參考）

3.2.3 按圖1將主刀三相間的聯動拉桿裝好。調節連桿長度使三相合閘同期性不超過10mm，三相聯動拉桿及支柱間交叉連桿其兩端分別有左右螺紋，調整時可直接轉動。

3.2.4 按圖1將接地開關三相間的連動拉桿裝好，擰緊螺釘并調整操作杠桿、機械連鎖杠桿、扭力彈簧及固定環。調整扭力彈簧達到接開關分閘時處于水平位置，緊固螺全。

3.2.5將CS14G或CJ6電動機機構安裝在便于用手操作的支架上，以隔離開關底架上的傳動軸為中心。用垂線法保證機構主軸與轉動軸中心基本吻合，緊固機構上安裝螺全。

3.2.6機構與隔離開關同時處于合閘或分閘狀態，用連接及聯動桿連接隔離開關傳動軸，并達到下述要求；

a操作3～5次后檢查隔離開關合閘是否符合要求，隔離開關打開角度不小于90°，且定位螺釘距擋板應有1～3mm（參考）

b調整接地開關靜觸頭，并緊固螺全，使接地開關合閘時接地動觸頭能正確插入接地靜觸頭；
