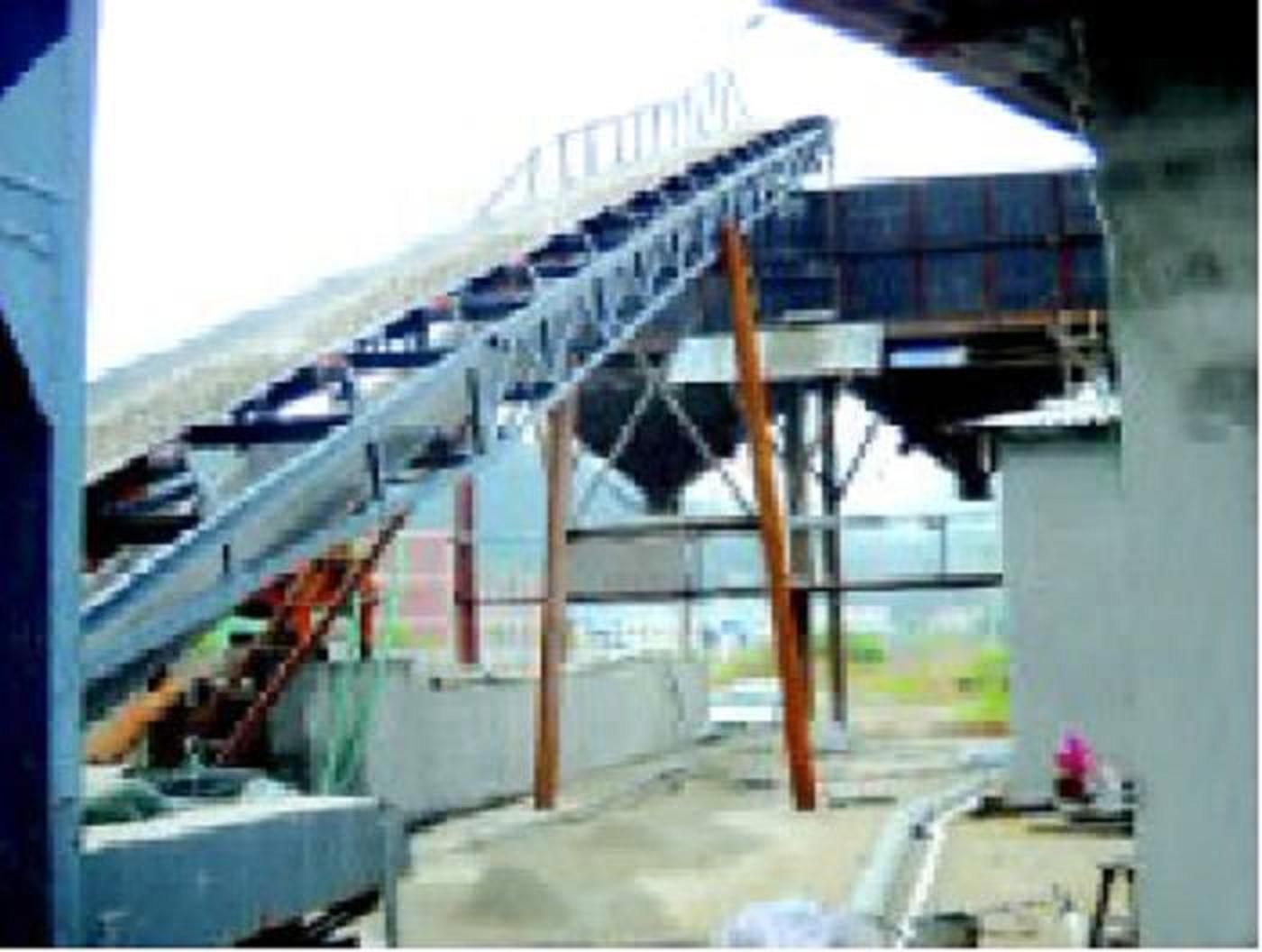

皮帶輸送機 也叫帶式輸送機 山東水平傾斜礦石煤矸石輸送機

TD75型通用固定帶式輸送機（以下簡稱TD75型）由于輸送量大、結構簡單、維護方便、成本低、通用性強等優點而廣泛地在冶金、煤炭、交通、水電等部門中用來輸送散狀物料或成件物品。根據輸送工藝的要求，可以單機輸送，也可以多臺或與其它輸送機組成水平或傾斜的輸送系統。
TD75型皮帶機在環境溫度 40 ～12 的范圍內使用，輸送物料的溫度在50℃以下。對于有防爆、防水、防腐蝕及耐熱、耐寒等特殊要求的場合，應另行采取相應措施。

TD75型（1）系列按帶寬分為：500、650、800、1000、1200、1400毫米等七種規格；
（2）按驅動功率分為： 1.5、 2.2、 3.0 、4.、 5.5、 7.5 、11 、15、 18.5、 22 、30、 40 、55、 75 、100、 115、 130、 155 185 KW等十九種。

（3）按帶速分為： 0.8、 1.0、 1.25 、1.6 、2.0、 2.5、 3.15、 4.0m/s等八種。

驅動部分：TD75型為適應各種不同的使用情況。設計了幾種驅動裝置，現分別介紹如下：
（1）開式驅動裝置：由電動機，高速聯軸器，制動器，減速器，低速聯軸器，滾柱或帶式逆止器等部件組成。

（2）閉式驅動裝置——電動滾筒：這是一種將電動機及減速系統都放在滾筒空腔內的新型驅動裝置。與開式驅動裝置相比，具有結構緊湊，操作安全，占地面積小，重量輕，外觀整齊，成本低等優點。TD75型配有1.5-13千瓦,滾筒直徑320mm～800mm的各種規格電動滾筒共162種。
滾筒:分傳動滾筒及改向滾筒兩大類。傳動滾筒是傳遞動力的主要部件。輸送帶借其與滾筒之間的摩擦力運行，提高磨擦力將能增加輸送機的負載量。而磨擦力又與輸送帶的張力大小，包角的大小及滾筒與輸送帶的磨擦系數有關。
TD75型設有光面和膠面滾筒。其傳遞扭矩是按輸送帶的許用張力在包角180°時，考慮兩種表面摩擦系數而設計的。

改向滾筒用來改變輸送帶的運行方向和增加傳動滾筒的包角。

托輥：托輥支承輸送帶和其上的物料并使之穩定運行。30°槽形托輥用于輸送散料，平行托輥用于輸送成件物品和承托下分支輸送帶。

拉緊部分：輸送帶需要一定的拉緊力才能正常運轉。

TD75型設有螺旋拉緊、車式拉緊和垂直拉緊三種形式，按所需拉緊力、拉緊行程的大小和拉緊位置的不同而選擇，后面兩種需占有較大的空間，但具有拉緊力恒定的特點，拉緊力行程也較大，適用于較長的輸送機。

卸料裝置：當需要在輸送機中段卸料時、小粒度物料小運輸量定點卸料時可選用手動或氣動犁式卸料器。不定點卸料時可選用卸料車（對于大容量的礦石類物料可選用重型卸料車）。卸料車有二、三通漏斗兩種，三通漏斗可同時兩側卸料或中間卸料，二通漏斗僅能兩側同時卸料。
