螺旋絞龍，稱重螺旋絞龍，爬坡螺旋絞龍

一、螺旋絞龍簡介

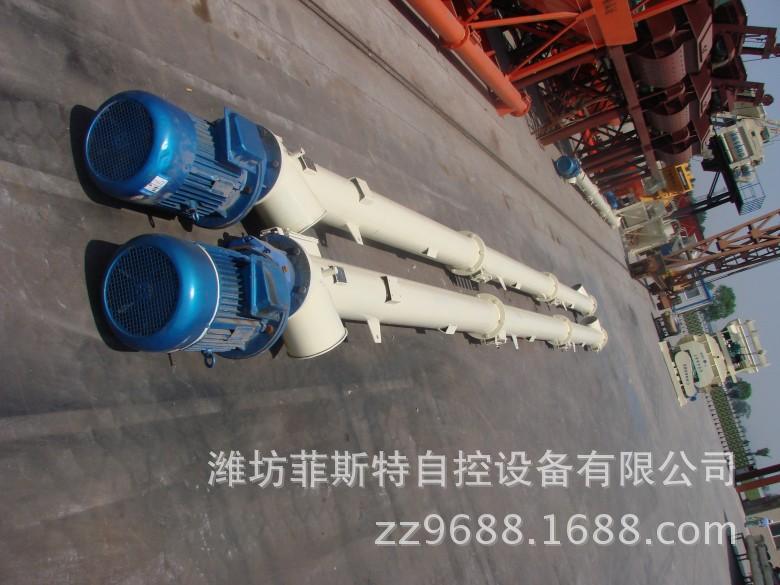

濰坊菲斯特螺旋絞龍該機主要用于混凝土攪拌站輸送水泥，粉煤灰物料，還適用于化工、冶金、糧倉加工、倉儲及其它適用螺旋輸送機的場所，該機螺旋體直徑小，轉速高，輸送量大，精度高，輸送工況佳。驅動裝置采用齒輪減速機，具有轉矩大，噪音低，不滲油，壽命長，輸送外殼采用優質無縫管，法蘭連接。螺旋絞龍整體剛性好，承載能力大，在輸送時，無論是水平輸送，還是大傾角均可連續輸送，且可隨意選擇工作位置和工作狀態，拆裝修理方便，安全可靠，是新一代理想的環保產品。

二、螺旋絞龍卓著的性能

1.高效率輸送:　采用了新型的懸掛式中間吊軸承架,增大了物料運送空間,減少了物流阻力,加 上 小直徑,高轉速,變螺距等設計,確保順暢,快速均勻送料.

2. 隨意性布置:　外殼采有優質無縫鋼管,通過法蘭將各段連接為整體,無論是水平還是大傾角均可輸送.可直接與配套設備連接固定,無需地基基礎,充分利用空間,移動,拆裝十分方便.

3.多元化聯拉:　進,出料口可采用法蘭連接,布袋連接,布袋吊桿連接,萬向接口連接等多種形式.

3.可靠的密封:　外殼管的連接處設置了防滲水裝置,工藝孔也經過精心改良,避免由于雨水滲入引起管內水泥結塊而造成堵料,悶機事故的發生.

3.毋需添加油:　由于采用了新穎的中間軸承材料, 既能減摩,耐磨又能自潤滑,即使長期使用也 毋需加添潤滑油,可避免油脂與水泥混合對軸套,軸所產生的副作用.

4.專用減速器:　本公司特定制作的減速器設計先進合理,具有體積小,重量輕,扭矩大,轉速快,不漏油,無噪音等優點,并設有止退結構,完全可以適用于大傾角的推力輸送.

三、螺旋絞龍主要型號及參數名稱及型號LSY163型LSY180型LSY230型螺旋體直徑163180230螺旋體轉速（r/min）310310240機殼外徑194x6219x8273x8額定輸送量（水泥）（t/h）354565輸送長度2-122-132-15工作位置角度0-600-600-60電機型號Y132M-4Y160L-6Y160L-4功率7.51115

其他攪拌站配套設備：混凝土配料機、水泥倉、水泥罐、攪拌站控制系統等，歡迎您的咨詢選購！

螺旋絞龍等效采用ISO1050-75標準，設計制造符合ZBJ81005.1～2-88《 GX螺旋絞龍 》專業標準。螺旋絞龍直徑由100mm～1250mm，共十二種規格,分為單驅動和雙驅動兩種形式，單驅動螺旋機長度可達40m(特大型30m)，雙驅動螺旋絞龍采用中間斷開軸結構，長度可達80m(特大型60m)，螺旋絞龍長度每 0.5m 一檔，可根據需要選定，螺旋機頭部軸承、尾部軸承置于殼體外部減少了灰塵對軸承室的侵入提高了螺旋機關鍵件的使用壽命。中間吊軸承采用滾動、滑動可互換的兩種結構，阻力小、密封性強、耐磨性好。滑動軸承的軸瓦有粉末冶金、尼龍和巴氏合金等多種材料供用戶根據不同的場合選用。吊軸承機外側置式油杯,便于集中加油潤滑。進出料口位置布置靈活,并增設電動型出料口，便于自動控制，還可根據用戶要求，配置測速報警裝置。

螺旋絞龍一直被廣泛用于國民經濟各部門，如建材、冶金、化工、電力、煤炭、機械、輕工、糧食及食品行業,適宜輸送粉狀、顆粒狀、小塊狀物料,如水泥、煤粉、糧食、化肥、灰渣、沙子、焦炭等.不宜輸送易變質、粘性大、易結塊的物料,螺旋絞龍工作環境溫度通常為-20～40℃，輸送物料的溫度一般為-20～80℃，螺旋絞龍適宜水平和小傾角布置，傾角以不超過60°為宜，如傾斜角度過大請選用GX系列螺旋輸送機，或與我公司技術部門聯系進行單獨設計。

螺旋絞龍主要特點及工作原理:
1.承載能力大、安全可靠。
2.適應性強、安裝維修方便、壽命長。
3.整機體積小、轉速高、確?？焖倬鶆蜉斔汀?
4.密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。

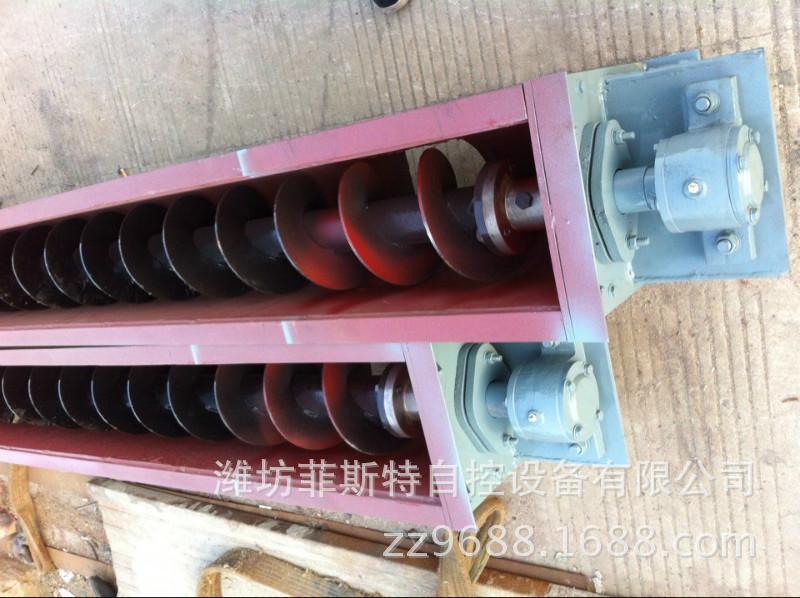

螺旋絞龍是定型產品。螺旋直徑有七種規格，機長3～70m，級差0．5m?？稍诃h(huán)境溫度-20～50度條件下，以小于20度的傾角單向輸送溫度低于200度的物料。螺旋絞龍按結構可分成頭節，中間節，尾節三部份。每一部份又可分幾種不同的長度，依不同的輸出送長度可組成一臺完整的輸送機。

螺旋直徑150200250300400500600螺距150200250300355400450轉速r/min
輸送量 m3/h1121009080716350814243464100145轉速r/min
輸送量 m3/h9080716356504071220265280116轉速r/min
輸送量 m3/h716356504540326101621416494轉速r/min
輸送量 m3/h50504540363225471316345280
