廠家直銷 特賣隔離開關SUN-BZFZB -110/220

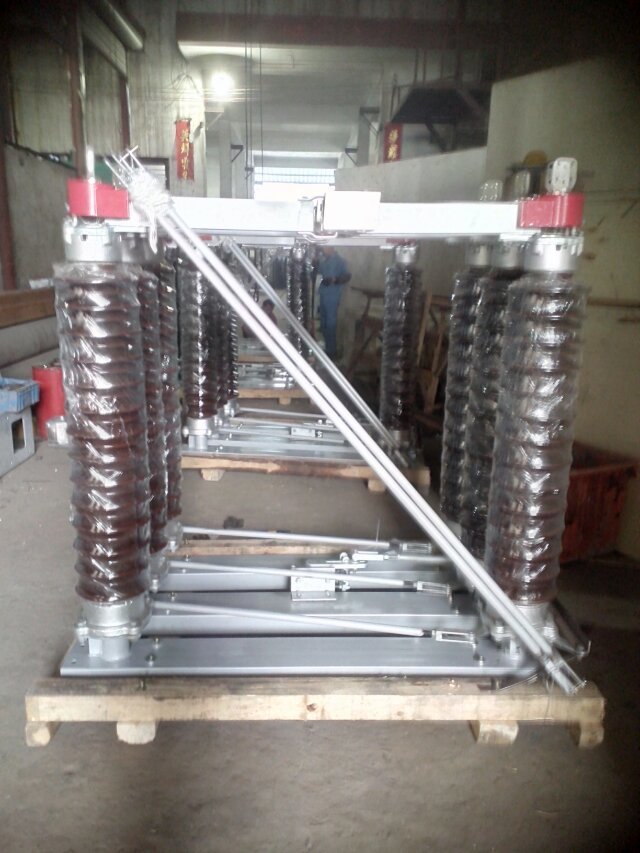

GW4-110隔離開關一、概述 SUN-BZFZB -110/220系列變壓器中性點成套設備是按DL/T620-1997《交流電氣裝置的過電壓保護及絕緣配合》中關于110kV/220 kV有效接地電力網中變壓器中性點采用間隙保護的相關規定制造，并按照國家電網公司2005年 6月出 版的《十八項電網重大反事故措施》中防止接地網和過電壓事故的技術要求進行設計。適用于110kV和220kV有效接地電力網中不接地變壓器的中性點過電壓保護。 為使110kV、220 kV變電站內的變壓器中性點設備性能可靠、安裝調試及操作方便、布置簡潔美觀，日新電氣還推出集變壓器中性點棒間隙、間隙電流互感器、隔離開關、避雷器、端子箱及安裝支架等電氣設備于一體的變壓器中性點成套設備。 用戶可選用純間隙的變壓器中性點過電壓保護方案，也可選用間隙與避雷器并聯工作，協同保護的方案。避雷器與隔離開關可根據工程需要，靈活組配。隔離開關的操動機構可選擇手動或電動方式。所有產品的電氣及機械性能均在出廠前完成全套的調試與檢測，亦可方便的在使用現場進行再校正。 二、環境條件 三、性能特點 四、型號說明 SUN-BZFZ -110－200/5－GW13－MOA表示日新電氣生產的用于110kV變壓器的中性點成套設備。配置Ⅲ防污型支柱絕緣子。間隙接地回路電流互感器CT額定電流比為200/5A，額定輸出為20VA，級次組合為5P20。配置GW13－72.5/630A型變壓器中性點隔離開關。配置YH1.5W－72/186型變壓器中性點避雷器。 六、變壓器中性點成套設備主要部件的使用說明 YH1.5W系列中性點避雷器 一、型號說明 YH1.5W5-72/186為第五次設計的110 kV變壓器中性點保護用復合外套無間隙金屬氧化物避雷器，其額定電壓為72kV，標稱放電電流1.5 kA下的殘壓值為186kV。 二、 主要用途 額定電壓6～220 kV交流系統無間隙金屬氧化物避雷器是用于保護電力系統輸變電設備免受大氣過電壓和操作過電壓損害的重要保護電器。 三、 性能特點 四、 安裝要求 五、 用戶須知 GW13系列中性點隔離開關 1、 概述 GW13系列中性點隔離開關是單極交流50Hz戶外高壓電器，供變壓器中性點在有電壓無負載情況下，對變壓器中性點與接地聯線進行分、合之用，從而實現變壓器中性點接地或不接地兩種運行方式的自由切換。 GW13系列中性點隔離開關可按用戶要求選配手動或電動操作機構。 2、技術參數 3、產品主要結構 4、安裝 4.1 將隔離開關本體用手推到合閘位置將后，再將電動（或手動）操作機構安裝到位，并將操作機 4.2 測量隔離開關主回路電阻應在下表所示范圍： 5、使用及維護 6、包裝運輸與儲存 6.1 產品的包裝箱應作出標記，不允許翻倒。 6.2 產品到貨后，請及時進行驗收，如發現問題，應及時與我公司取得聯系，以便分析處理。 6.3 產品啟封后，如不立即安裝或要長期存放時，須存放在干燥有遮蔽的場所。 CJ6型電動機操動機構 一、概述 CJ6電動機操動機構是我公司GW37、GW38、GW4、GW5、GW8、GW13系列隔離開關用電動機操作機構。本產品具有結構簡單、功能可靠、體積小、重量輕、噪音低等優點。 本產品符合 GB1985-2004 《交流高壓隔離開關和接地開關》，可20年免維修。 本產品適用于252kV及以下高壓隔離開關、接地開關電動操作使用。 二、技術參數 1、適用于高壓隔離開關及接地開關的參數詳見表1 2、CJ6型電動機操動機構的額定參數見表2。 三、操動機構特點 1、實用性強 2、經濟性 3．維護、檢查簡單 4． 結構概述及動作說明 4.1 電動操作部分 這部分由1臺交流電動機、兩級蝸輪減速器和電器控制元件組成。電動機的動力通過級蝸輪減速器、第二級蝸輪減速器、由輸出軸傳遞給隔離開關或接地開關，實現分閘、合閘動作。輸出軸的旋轉角度靠兩個行程開關控制電動機實現，動作時間誤差±1秒。 4.2 手動操作部分 4.3 行程（微動）開關及輔助開關 4.4 門閉鎖開關 4.5 本機構設置有“就地/遠控”操作按扭和溫濕度控制器，可方便操作并實現箱內的溫濕度自動控制。 4.6 方便用戶的維護工作，箱內設有照明燈。 四、安裝及調試 3、安裝注意事項 （1）安裝時，先將背板上的4個M16螺栓固定在基礎上，調整機構，使機構輸出軸中心與開關產品輸入中心同軸，然后預固定。 （2）機構與本
