日本RSK新瀉理研高精度水平儀541-1502B

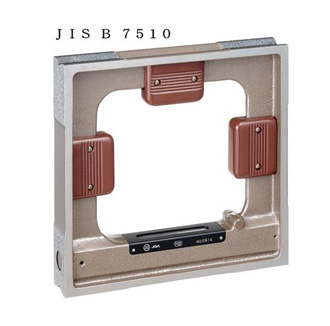

日本RSK高精度款式水平儀

●AA級は社內規格でありJIS規格より厳しい精度基準を設けています。

●AA級、A級、B級はJIS B 7510規格により制作及び検査を行っています。
※上記3機種においてはトレーサビリティ體系図の発行が可能です。

●AA級、A級は気泡管の長さを手動で調整する事が出來る『気泡室』を設けています。

??底面、側面の平面度は0.003ｍｍ以下を保証しています。（１種）
??底面対両側面の直角度は0.015mm/m以下を保証しています。（Ａ級１種）

精度について

　精　度

Ａ級?。粒?/p>

　サイズ(㎜）

150

200

250

300

感度

１種

0.02（ 4秒）

２種

0.05（10秒）

３種

0.1 （20秒）

　　質量（㎏）

2.1

3.8

5.8

7.5

感度とは気泡管の気泡を１目盛変動させるために必要な

「傾斜角度（秒）」又は「高さ(mm/ｍ」を表しています?！?br />
『ｍｍ/ｍ』　　と表示されている場合、

底辺１ｍに対する高さを表します。

つまり１種（０．０２ｍｍ/ｍ）の水準器を使用して１目盛気泡管が

偏移した時、水準器から１ｍ先の地點で0.02ｍｍの高低差が

あるという事を表しています。

■角度１秒≒１ｍにつき４．８５μｍ

１種　０．０２ｍｍ/ｍ ＝ 角 度 ４秒 ＝０．００１１１°
２種?。埃埃担恚?ｍ ＝ 角 度１０秒 ＝０．００２７７°
３種　?。埃保恚?ｍ ＝ 角 度２０秒 ＝０．００５５°
