高抗干擾性高靈敏度解碼超外差接收模塊（遙控電機）

高抗干擾性高靈敏度解碼超外差接收模塊（遙控電機）

產品型號：AU-3400

產品名稱：5伏高頻超外差解碼接收模塊

一、技術參數

工作電壓(V)：DC 5

靜態電流(mA)：5mA

接收靈敏度(dBm)：-107dBm

工作頻率(MHz)：315、433.92MHz（其它頻率可定制）

工作溫度： -20℃~ 80℃
編碼方式：焊盤編碼（固定碼）
工作方式：M4（點動：按住不松手就輸出，一松手就停止輸出）、L4（互鎖：四路同時只能有一路輸出）、T4（自鎖：四路相互獨立輸出、互不影響，按一下輸出再按一下停止輸出）

尺寸(LWH)：42*22*8mm

二、產品 特點：

超外差固定碼接收模塊是我公司采用臺灣生產的RF集成電路設計而成，超外差工作方式，SAW諧振，具有穩定好，抗干擾強等特點,帶有解碼IC可直接應用，廣泛應用在要求較高的工業控制等場合。

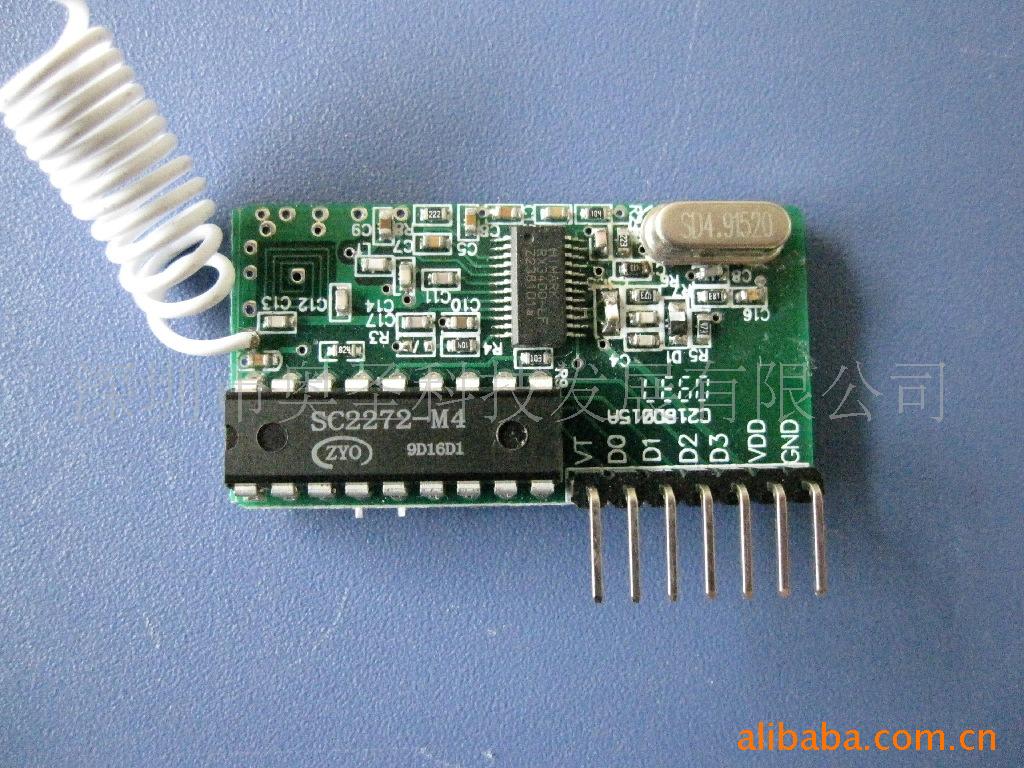

四、腳位及使用說明：

腳位

名稱

功能說明

1

ANT

接天線端

2

VT

輸出狀態指示

3

D0

數據輸出

4

D1

數據輸出

5

D2

數據輸出

6

D3

數據輸出

7

VDD

電源正極

8

GND

電源負極

五、應用環境

無線遙控、數據傳輸、遙控玩具、防盜報警主機；工業遙控,遙測,遙感；防盜報警器信號接收, 各種家用電器的遙控等。

七、備注

天線用軟導線或其它硬質金屬（如拉桿天線），長度既不能過長也不能過短（接1/4波長的天線，50歐姆單芯導線，天線的長度315M的約為23cm，433M的約為17cm），否則會影響接收距離。若使用軟導線，請拉直使用，并盡量不要靠近金屬物體。

電源電壓要求穩定且波紋系數低，需多級濾波（如增加磁珠﹑電感﹑電容等）。

我公司產品主要有無線遙控開關、紅外線遙控開關、220伏遙控開關、12伏遙控開關、24伏遙控開關、86面板無線遙控開關、遙控電機正反轉遙控開關、紅外遙控插座、紅外遙控開關等；遙控器有：推蓋遙控器、小四鍵遙控器、小辣椒遙控器、防水遙控器、別克遙控器、貓眼遙控器、超薄帶底座遙控器、金屬遙控器、86面板遙控器、1000米遙控器、3000米遙控器、大功率遙控器等；接收模塊有：普通5伏接收模塊、3伏低功耗接收模塊、解碼接收模塊、學習碼接收模塊、滾動接收模塊、超外差不帶解碼接收模塊、超外差帶解碼接收模塊、發射頭、編碼發射頭等，

另可按客戶要求訂做設計生產各類無線遙控類產品（包括尺寸、功能等）。

可廣泛應用于遙控開關、遙控器、遙控插座、遙控LED、遙控音響、遙控電動門、遙控車庫門、遙控伸縮門、遙控卷閘門、遙控窗簾、報警主機、報警器、遙控摩托車、遙控電動車、遙控MP3、遙控?zé)簟⑦b控車、安防等民用及工業配套遙控領域，以及遙控控制電機正反轉等工業遙控領域，具有安裝方便、使用簡單、安全可靠等優點。
